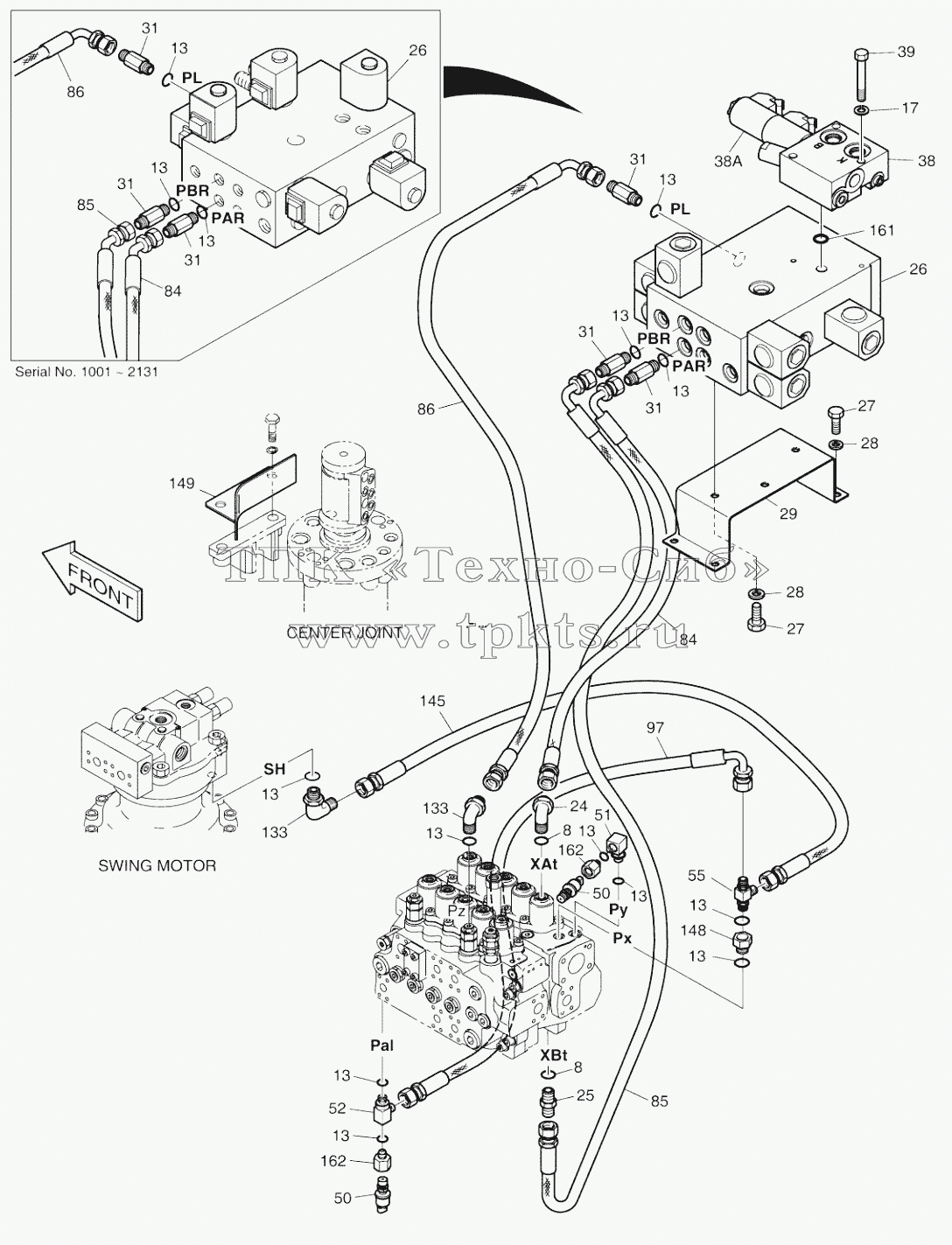

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
400-01142C | 400-01142C | Pilot piping | В корзину | |
39 | S0556466 | Bolt | В корзину | |
50 | 2549-9112 | SWITCH;PRESSURE | В корзину | |
51 | 2181-2295D4 | ELBOW PFO1/4-PF1/4 | В корзину | |
52 | 2181-2636 | Tee | В корзину | |
55 | 2181-1951D1 | TEE PFO1/4-2PF1/4 | В корзину | |
84 | 2184-1060D118 | Hose | В корзину | |
85 | 2184-1060D2 | Hose | В корзину | |
86 | 2184-1046D188 | Hose | В корзину | |
97 | 2184-1046D83 | HOSE PF1/4-830L | В корзину | |
133 | 2181-1702D4 | ELBOW | В корзину | |
145 | 2184-1045D71 | HOSE PF1/4-860L | В корзину | |
148 | 2181-2337D1 | Reducer | В корзину | |
149 | 195-01991 | Bracket | В корзину | |
161 | K1041294 | O-ring | В корзину | |
162 | 430223-00011 | Reducer | В корзину | |
38A | 300715-00110 | Coil, t/m control v/v | В корзину | |
38 | 421-00021A | Valve, t/m control | В корзину | |
31 | 2181-1126D34 | ADAPTER PFO1/4-PF1/4 | В корзину | |
420212-04713 | 420212-04713 | Piping, pilot | В корзину | |
420212-04713A | 420212-04713A | Piping, pilot | В корзину | |
420212-04713B | 420212-04713B | Piping, pilot | В корзину | |
8 | S8000141 | O-RING | В корзину | |
13 | S8000111 | O-RING | В корзину | |
13 | S8000111 | O-RING | В корзину | |
17 | S5102503 | WASHER;SPRING | В корзину | |
24 | 2181-1702D10 | ELBOW | В корзину | |
25 | 2181-1126D36 | ADAPTER PFO3/8-PF1/4 | В корзину | |
26 | 2420-9324E | Valve, pilot and t/m supply | В корзину | |
26 | 2420-9324G | Valve, pilot and t/m supply | В корзину | |
26 | K1025038A | Valve, pilot and t/m supply | В корзину | |
27 | S0511853 | BOLT M10X1.5X20 | В корзину | |
28 | S5102603 | WASHER;SPRING M10 | В корзину | |
29 | 2197-2041A | Bracket | В корзину | |
162 | 430223-00011A | Reducer | В корзину |
