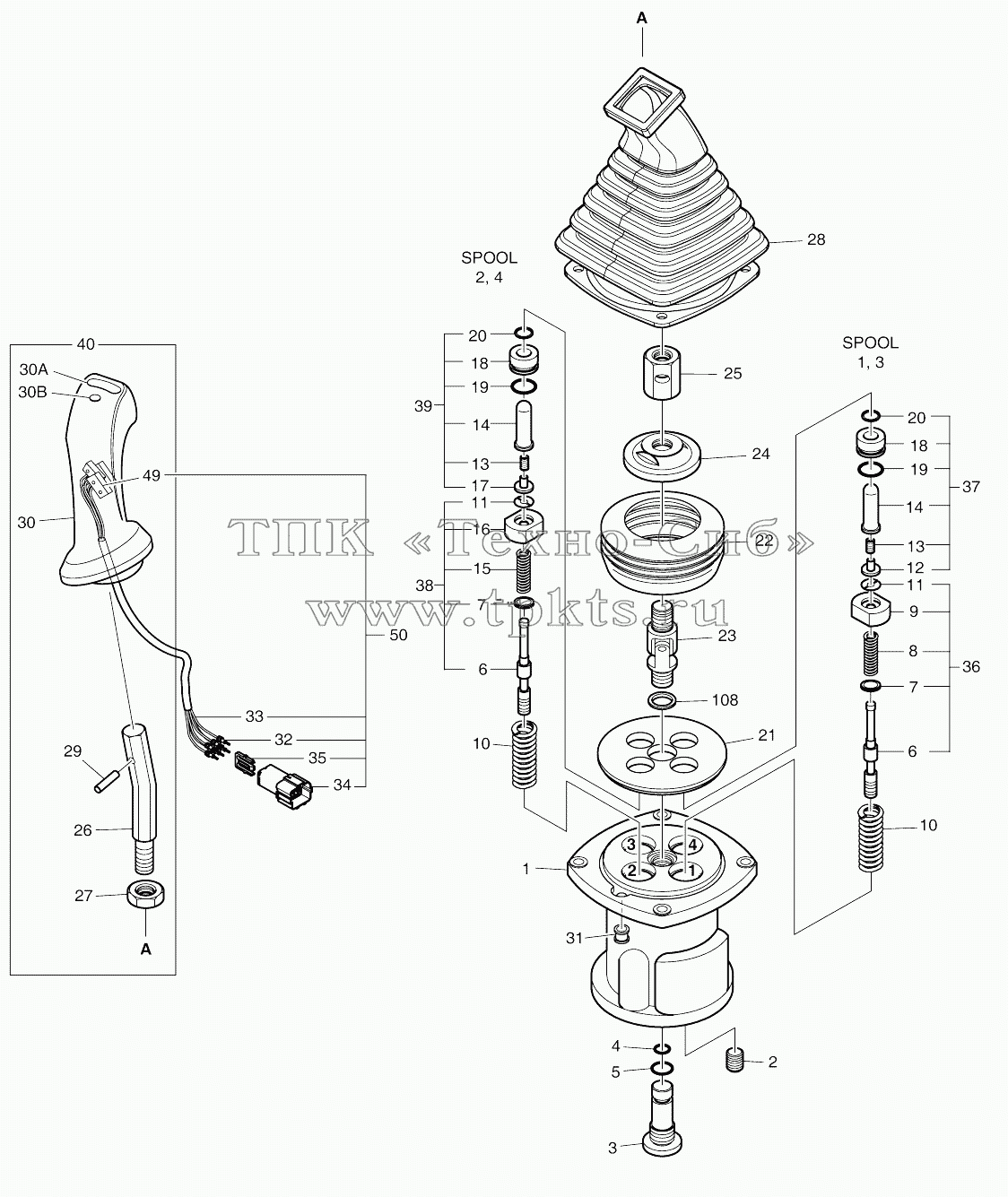

Каталоги запасных частей к спецтехнике Doosan SOLAR 210W-V REMOTE CONTROL VALVE-3
108
34
33
32
31
30B
30A
30A
30
30
29
28
27
26
25
35
36
50
49
40
40
40
39
39
39
38
38
37
37
37
36
24
24
24
9
8
7
7
6
6
5
4
4
3
3
2
2
1
1
10
10
11
11
23
22
22
21
21
20
20
19
19
18
18
17
16
15
14
14
13
13
12
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 108 |
110951-01142 |
|
Spacer |
В корзину
|
| 34 |
SWP6PT |
|
HOUSING |
В корзину
|
| 33 |
WIRE |
|
Wire, seal |
В корзину
|
| 32 |
TERMINAL |
|
Terminal |
В корзину
|
| 31 |
JA1G1003 |
|
BUSHING |
В корзину
|
| 30B |
1.161-00017 |
|
CAP;ROUND |
В корзину
|
| 30A |
1.161-00021 |
|
CAP;PEANUT |
В корзину
|
| 30A |
1.161-00016 |
|
CAP;PEANUT |
В корзину
|
| 30 |
1.172-00017 |
|
HANDLE ASS'Y |
В корзину
|
| 30 |
1.172-00004 |
|
HANDLE ASS'Y |
В корзину
|
| 29 |
SP0528 |
|
PIN;SPRING |
В корзину
|
| 28 |
JA1D2002 |
|
BOOT |
В корзину
|
| 27 |
HNM14 |
|
NUT;HEX. |
В корзину
|
| 26 |
JA1D2001 |
|
BAR;HANDLE |
В корзину
|
| 25 |
J95C1014 |
|
NUT;HEX. |
В корзину
|
| 35 |
SWP6P |
|
HOLDER;REAR |
В корзину
|
| 36 |
JA0D3009 |
|
SPOOL KIT(1.3PORT) |
В корзину
|
| 50 |
K9001002 |
|
SWITCH ASS'Y |
В корзину
|
| 49 |
SWITCH |
|
Switch |
В корзину
|
| 40 |
110925-00368 |
|
Handle kit, r.h |
В корзину
|
| 40 |
110925-00367 |
|
Handle kit, l.h |
В корзину
|
| 40 |
JA1G2001 |
|
HANDLE KIT |
В корзину
|
| 39 |
430221-01048 |
|
Plug kit |
В корзину
|
| 39 |
430221-00923 |
|
Plug kit |
В корзину
|
| 39 |
JA0D3012 |
|
PLUG KIT (2.4PORT) |
В корзину
|
| 38 |
410207-00528 |
|
Spool kit |
В корзину
|
| 38 |
JA0D3011 |
|
SPOOL KIT(2.4PORT) |
В корзину
|
| 37 |
430221-01047 |
|
Plug kit |
В корзину
|
| 37 |
430221-00922 |
|
Plug kit |
В корзину
|
| 37 |
JA0D3010 |
|
PLUG KIT (1.3PORT) |
В корзину
|
| 36 |
410207-00527 |
|
Spool kit |
В корзину
|
| 24 |
400901-00076 |
|
Plate, swash |
В корзину
|
| 24 |
K9001129A |
|
Plate, swash |
В корзину
|
| 24 |
JA1G1004 |
|
PLATE;SWASH |
В корзину
|
| 9 |
JA0D3002 |
|
SEAT;SPRING(1.3) |
В корзину
|
| 8 |
JA0D3001 |
|
SPRING(1.3) |
В корзину
|
| 7 |
J95C1004 |
|
SHIM |
В корзину
|
| 6 |
J95C1003 |
|
SPOOL |
В корзину
|
| 5 |
P0014 |
|
O-RING |
В корзину
|
| 4 |
P0010A |
|
O-RING |
В корзину
|
| 3 |
J95C1002 |
|
PLUG |
В корзину
|
| 2 |
WPT18 |
|
PLUG |
В корзину
|
| 1 |
JA1G1001 |
|
CASE |
В корзину
|
| 410113-00150A |
410113-00150A |
|
Valve assy, joystick, rh |
В корзину
|
| 410113-00150 |
410113-00150 |
|
Valve assy, joystick, rh |
В корзину
|
| 420-00345A |
420-00345A |
|
REMOTE CONTROL VALVE(R.H) |
В корзину
|
| 410113-00149A |
410113-00149A |
|
Valve assy, joystick, lh |
В корзину
|
| 410113-00149 |
410113-00149 |
|
Valve assy, joystick, lh |
В корзину
|
| 10 |
J95C1007 |
|
SPRING |
В корзину
|
| 11 |
JA0D3003 |
|
STOPPER |
В корзину
|
| 23 |
J95C1012 |
|
JOINT ASS'Y |
В корзину
|
| 22 |
K9001128 |
|
Boot |
В корзину
|
| 22 |
J97A5018 |
|
BOOT |
В корзину
|
| 21 |
250201-02097 |
|
Plate |
В корзину
|
| 21 |
JA1G1002 |
|
PLATE |
В корзину
|
| 20 |
RSY12 |
|
SEAL;ROD |
В корзину
|
| 19 |
P0020 |
|
O-RING |
В корзину
|
| 18 |
PLUG |
|
Plug |
В корзину
|
| 17 |
J97A5012 |
|
STOPPER(2.4) |
В корзину
|
| 16 |
JA0D3007 |
|
SEAT;SPRING(2.4) |
В корзину
|
| 15 |
JA0D3006 |
|
SPRING(2.4) |
В корзину
|
| 14 |
ROD |
|
Rod, push |
В корзину
|
| 13 |
JA0D3004 |
|
SPRING |
В корзину
|
| 12 |
J97A5011 |
|
STOPPER(1.3) |
В корзину
|
| 420-00344A |
420-00344A |
|
REMOTE CONTROL VALVE(L.H) |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
