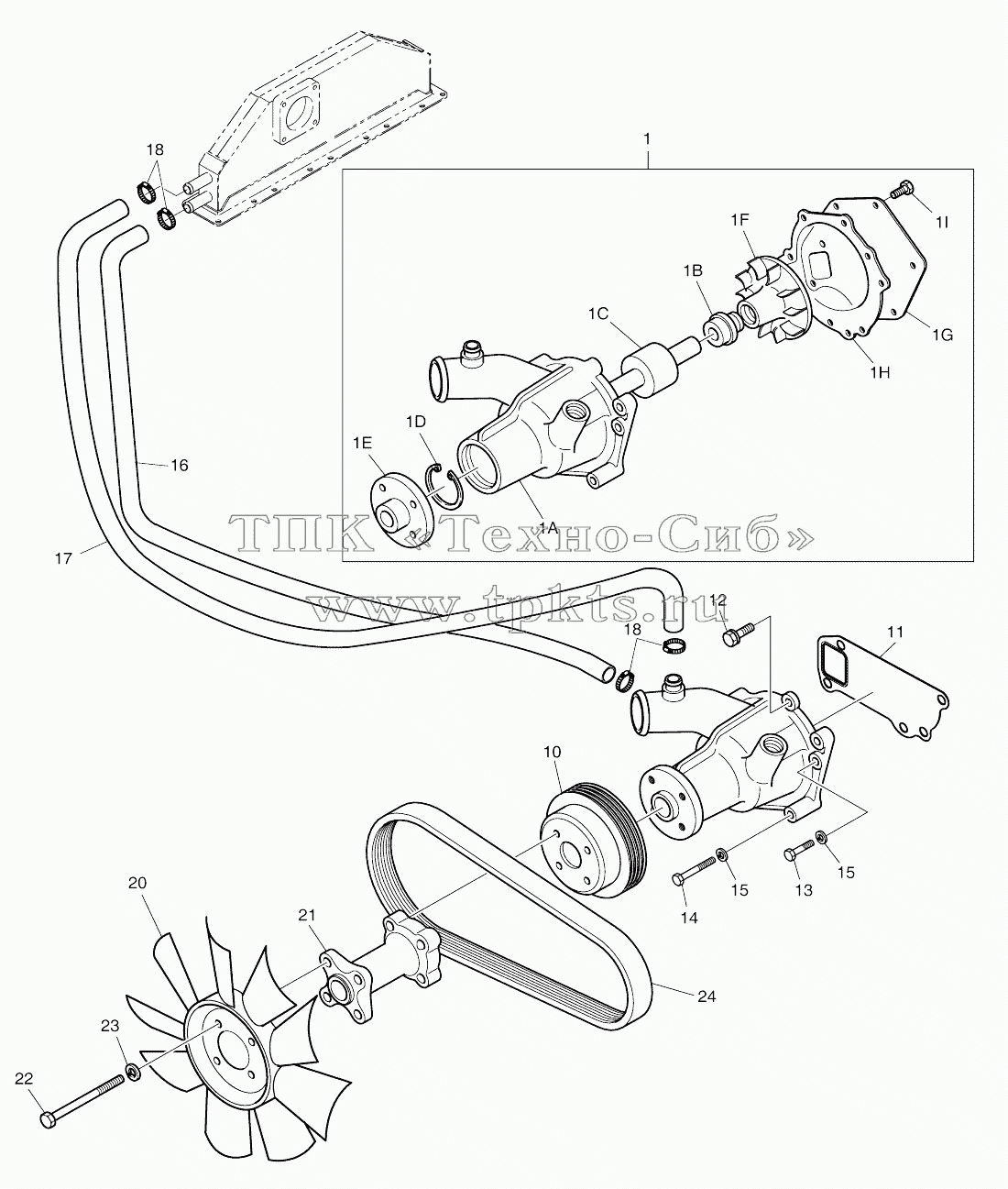

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 65.06500-6402A | WATER PUMP ASS'Y | В корзину | |
12 | 06.01943-3218 | BOLT ASS'Y M10X1.25X35 | В корзину | |
13 | 06.01493-4212 | BOLT M10X1.25X65 | В корзину | |
14 | 06.01493-4215 | BOLT M10X1.25X80 | В корзину | |
15 | 06.16731-2108 | Washer | В корзину | |
16 | 65.96301-0363 | HOSE;RUBBER | В корзину | |
17 | 65.96301-0364 | HOSE;RUBBER | В корзину | |
18 | 06.67020-0104 | CLAMP;HOSE | В корзину | |
20 | 65.06601-5070 | Fan, cooling | В корзину | |
21 | 65.06611-0137A | Flange, fan | В корзину | |
22 | 06.01013-9127 | Bolt | В корзину | |
23 | 06.16731-2107 | Washer | В корзину | |
24 | 65.96801-0124 | Belt | В корзину | |
11 | 65.06901B0002 | GASKET | В корзину | |
10 | 65.06606-0039 | Pulley, fan | В корзину | |
1I | 06.04200-9009 | SCREW;CROSS M8X20 | В корзину | |
1 | 65.06500-6402B | WATER PUMP ASS'Y | В корзину | |
1 | 65.06500-6402C | Water pump assy | В корзину | |
1A | 65.06501-0217A | HOUSING | В корзину | |
1B | 65.06520-6007 | Seal | В корзину | |
1C | 65.93410-0027 | BEARING | В корзину | |
1C | 65.93410-0087 | Bearing | В корзину | |
1D | 06.29020-0132 | Ring | В корзину | |
1E | 65.06504-0033 | HUB;V-BELT PULLEY | В корзину | |
1F | 65.06506-0085A | IMPELLER | В корзину | |
1G | 65.06512-0016 | COVER | В корзину | |
1H | 65.06901-0035 | GASKET | В корзину | |
1H | 65.06901-0035A | GASKET | В корзину | |
24 | 65.96801-0124A | Belt, fan | В корзину |
