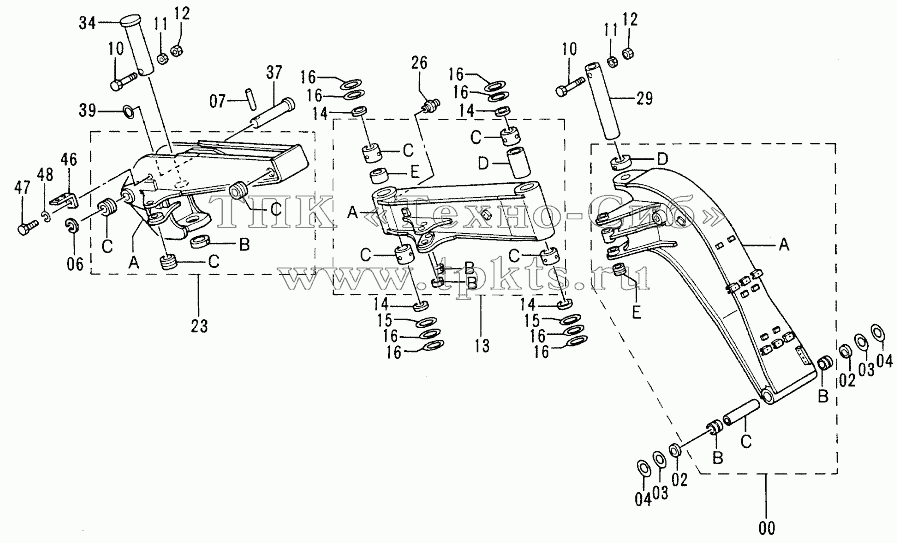

Каталоги запасных частей к спецтехнике Hitachi EX-100-2 OFFSET BOOM (1)
00
00A
00B
00B
00C
00D
00E
02
02
03
03
04
04
06
07
10
10
11
11
12
12
13
13A
13B
13B
13C
13C
13C
13C
13D
13E
14
14
14
14
15
15
16
16
16
16
16
16
16
16
23
23A
23B
23C
23C
23C
26
29
34
37
39
46
47
48
Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
00 |
9107887 |
|
BOOM, LOWER ASSY |
В корзину
|
00A |
5003442 |
|
BOOM, LOWER |
В корзину
|
00B |
3051399 |
|
BUSHING |
В корзину
|
00C |
4252337 |
|
SPACER |
В корзину
|
00D |
4178803 |
|
STOPPER |
В корзину
|
00E |
4197033 |
|
STOPPER |
В корзину
|
02 |
4084578 |
|
SEAL, DUST |
В корзину
|
03 |
4252331 |
|
SHIM 1.0 |
В корзину
|
04 |
4252332 |
|
SHIM 2.0 |
В корзину
|
06 |
4065688 |
|
RING |
В корзину
|
07 |
4065689 |
|
PIN |
В корзину
|
10 |
J932416 |
|
BOLT |
В корзину
|
11 |
J951024 |
|
NUT |
В корзину
|
12 |
М660024 |
|
NUT, U |
В корзину
|
13 |
9107888 |
|
BOOM, UPPER ASSY |
В корзину
|
13A |
6012307 |
|
BOOM, UPPER |
В корзину
|
13B |
4200585 |
|
STOPPER |
В корзину
|
13C |
4178906 |
|
BUSHING |
В корзину
|
13D |
4202362 |
|
PIPE |
В корзину
|
13E |
4202439 |
|
PIPE |
В корзину
|
14 |
4178802 |
|
SEAL, DUST |
В корзину
|
15 |
4178907 |
|
SPACER 1.2 |
В корзину
|
16 |
4146960 |
|
SPACER 1.0 |
В корзину
|
23 |
9107889 |
|
STAY, CYL. ASSY |
В корзину
|
23A |
6012308 |
|
STAY, CYL. |
В корзину
|
23B |
4178803 |
|
STOPPER |
В корзину
|
23C |
4197033 |
|
STOPPER |
В корзину
|
26 |
J75581 |
|
FITTING, GREASE |
В корзину
|
29 |
3033355 |
|
PIN |
В корзину
|
34 |
3041066 |
|
PIN |
В корзину
|
37 |
3037076 |
|
PIN |
В корзину
|
39 |
4075359 |
|
WASHER 1.0 |
В корзину
|
46 |
4224631 |
|
BRACKET |
В корзину
|
47 |
J901425 |
|
BOLT |
В корзину
|
48 |
А590914 |
|
WASHER, SPRING |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
