Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › Hitachi › EX-100-3 › FRONT PIPINGS FOR BREAKER & CRUSHER

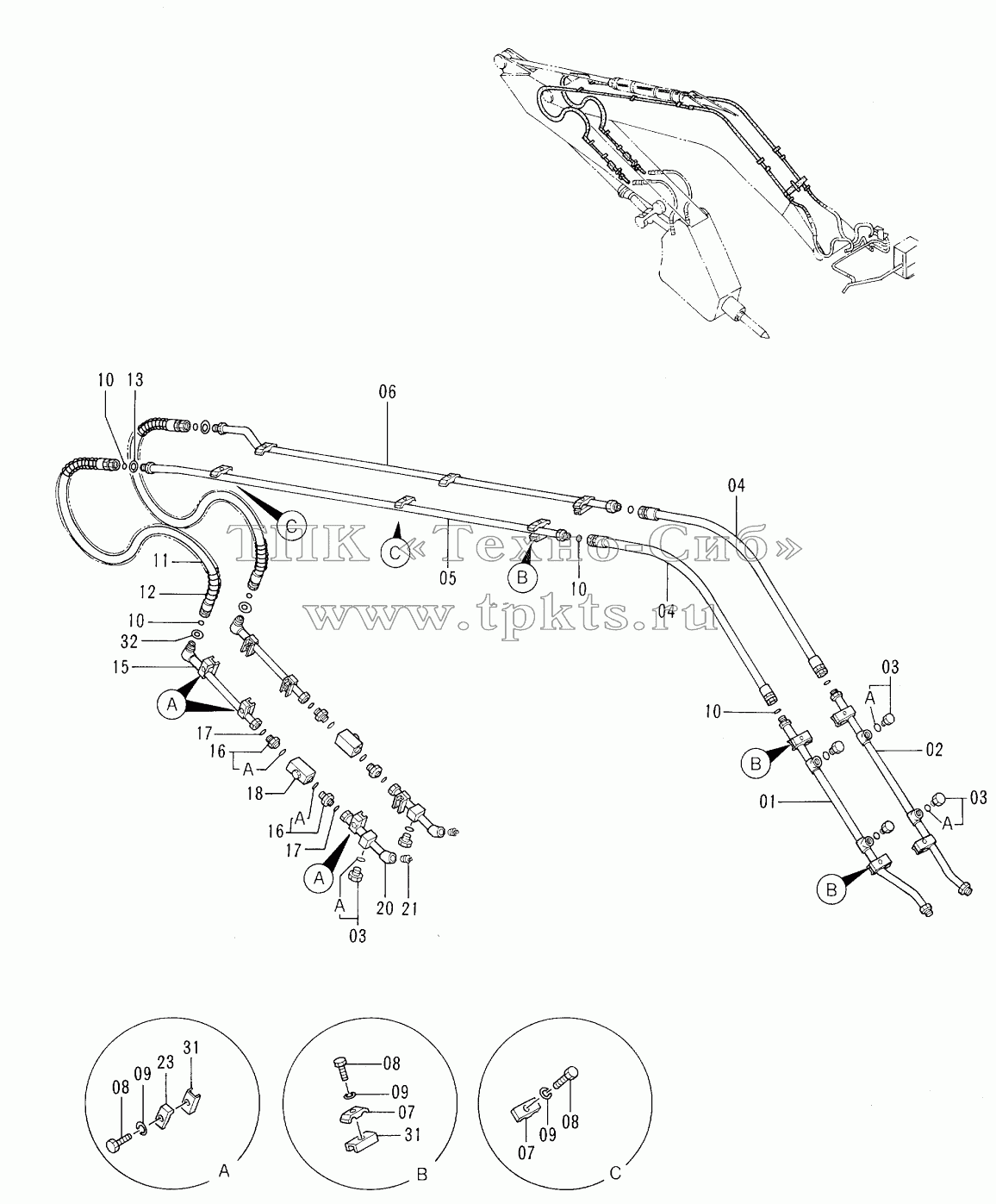

Каталоги запасных частей к спецтехнике Hitachi EX-100-3 FRONT PIPINGS FOR BREAKER & CRUSHER

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
01
02
03
03
03
03А
03А
03А
04
04
05
06
07
07
08
08
08
09
09
09
10
10
10
10
11
11
11
11
11
12
12
12
12
12
13
15
15
15
15
15
15
16
16
16А
16А
17
17
18
20
21
23
31
31
32
Позиция на иллюстрации Заводской номер детали Название детали
01 8053170 PIPE В корзину
02 8053171 PIPE В корзину
03 4174542 PLUG В корзину
03А 4506424 O-RING В корзину
04 4259445 HOSE В корзину
05 8053172 PIPE В корзину
06 8053173 PIPE В корзину
07 4141806 CLAMP, PIPE В корзину
08 J901260 BOLT В корзину
09 А590912 WASHER, SPRING В корзину
10 4187308 O-RING В корзину
11 4250889 HOSE В корзину
11 4250889 HOSE В корзину
11 4296622 HOSE В корзину
12 4053610 PROTECTOR В корзину
12 4053610 PROTECTOR В корзину
12 4054448 PROTECTOR В корзину
13 4203220 WASHER В корзину
15 9738562 PIPE В корзину
15 9739045 PIPE В корзину
15 9738562 PIPE В корзину
16 4189535 ADAPTER, S В корзину
16А 4506429 O-RING В корзину
17 4187328 O-RING В корзину
18 4287720 VALVE, STOP В корзину
20 9738509 PIPE В корзину
21 94-2025 PLUG В корзину
23 4190126 CLAMP, PIPE В корзину
31 9738393 SEAT, SCREW В корзину
32 4203220 WASHER В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
