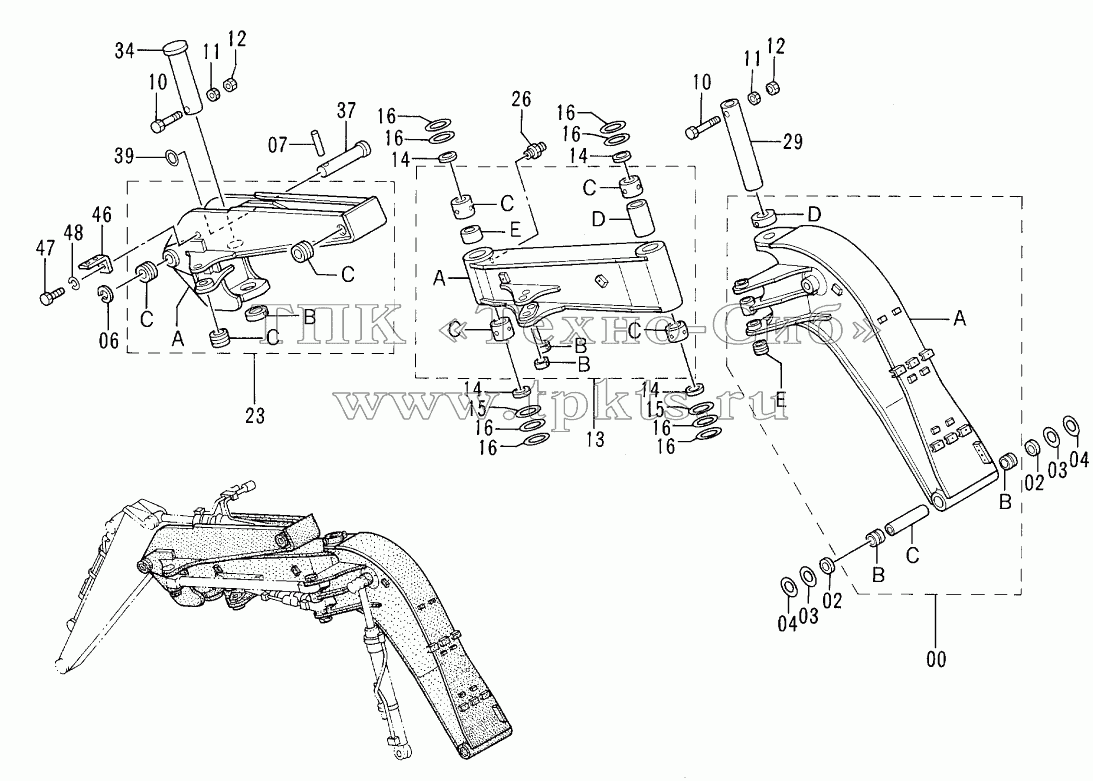

Каталоги запасных частей к спецтехнике Hitachi EX-100-3 OFFSET BOOM (1)
9107887
00A
00B
00B
00C
00D
00E
2
2
3
3
4
4
6
7
10
10
11
11
12
12
13
13A
13B
13B
13C
13C
13C
13C
13D
13E
14
14
14
14
15
15
16
16
16
16
16
16
16
16
23
23A
23B
23C
23C
23C
26
29
34
37
39
46
47
48
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 9107887 |
9107887 |
|
BOOM, LOWER ASSY |
В корзину
|
| 00A |
5003442 |
|
BOOM, LOWER |
В корзину
|
| 00B |
3051399 |
|
BUSHING |
В корзину
|
| 00C |
4252337 |
|
SPACER |
В корзину
|
| 00D |
4178803 |
|
STOPPER |
В корзину
|
| 00E |
4197033 |
|
STOPPER |
В корзину
|
| 2 |
4084578 |
|
SEAL, DUST |
В корзину
|
| 3 |
4252331 |
|
SHIM 1.0 |
В корзину
|
| 4 |
4252332 |
|
SHIM 2.0 |
В корзину
|
| 6 |
4065688 |
|
RING |
В корзину
|
| 7 |
4065689 |
|
PIN |
В корзину
|
| 10 |
J932416 |
|
BOLT |
В корзину
|
| 11 |
J951024 |
|
NUT |
В корзину
|
| 12 |
M660024 |
|
NUT, U |
В корзину
|
| 13 |
9107888 |
|
BOOM, UPPER ASSY |
В корзину
|
| 13A |
6012307 |
|
BOOM, UPPER |
В корзину
|
| 13B |
4200585 |
|
STOPPER |
В корзину
|
| 13C |
4178906 |
|
BUSHING |
В корзину
|
| 13D |
4202362 |
|
PIPE |
В корзину
|
| 13E |
4202439 |
|
PIPE |
В корзину
|
| 14 |
4178802 |
|
SEAL, DUST |
В корзину
|
| 15 |
4178907 |
|
SPACER 1.2 |
В корзину
|
| 16 |
4146960 |
|
SPACER 1.0 |
В корзину
|
| 23 |
9107889 |
|
STAY, CYL. ASSY |
В корзину
|
| 23A |
6012308 |
|
STAY, CYL. |
В корзину
|
| 23B |
4178803 |
|
STOPPER |
В корзину
|
| 23C |
4197033 |
|
STOPPER |
В корзину
|
| 26 |
J75581 |
|
FITTING, GREASE |
В корзину
|
| 29 |
3033355 |
|
PIN |
В корзину
|
| 34 |
3041066 |
|
PIN |
В корзину
|
| 37 |
3037076 |
|
PIN |
В корзину
|
| 39 |
4075359 |
|
WASHER 1.0 |
В корзину
|
| 46 |
4224631 |
|
BRACKET |
В корзину
|
| 47 |
J901425 |
|
BOLT |
В корзину
|
| 48 |
A590914 |
|
WASHER, SPRING |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
