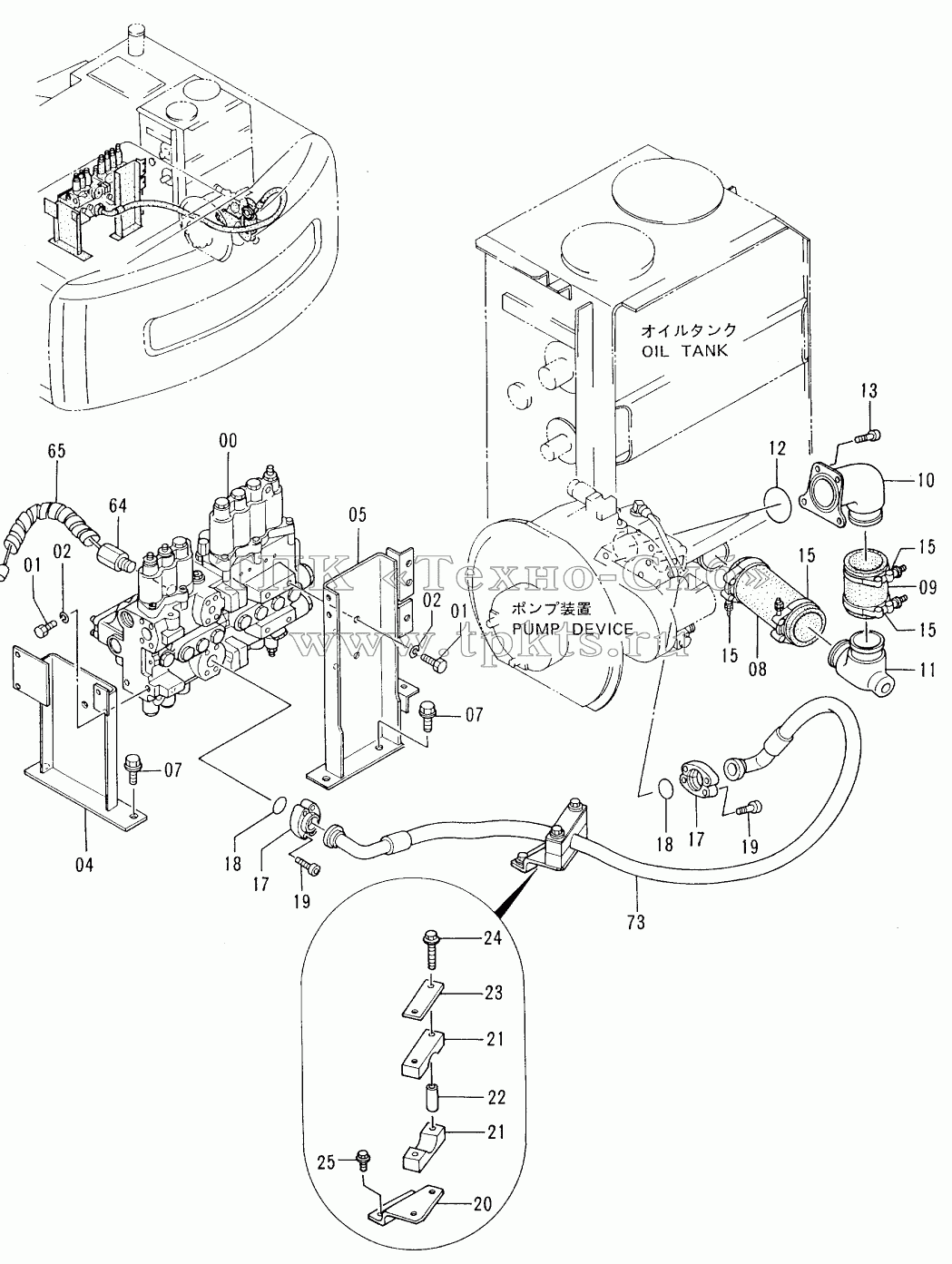

Каталоги запасных частей к спецтехнике Hitachi EX-100-3 OIL COOLER PIPINGS (1)
4339736
1
1
2
2
4
5
7
7
8
8
8
8
8
9
9
9
9
9
10
10
10
11
11
11
12
13
15
15
15
15
15
15
17
17
18
18
19
19
20
21
21
22
23
23
23
24
25
64
65
73
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 4339736 |
4339736 |
|
VALVE, CONTROL |
В корзину
|
| 1 |
J901430 |
|
BOLT |
В корзину
|
| 2 |
A590914 |
|
WASHER, SPRING |
В корзину
|
| 4 |
8049301 |
|
BRACKET |
В корзину
|
| 5 |
7023700 |
|
BRACKET |
В корзину
|
| 7 |
J021240 |
|
BOLT, SEMS |
В корзину
|
| 8 |
4348418 |
|
HOSE, RUBBER |
В корзину
|
| 8 |
4276921 |
|
HOSE, RUBBER |
В корзину
|
| 8 |
4276921 |
|
HOSE, RUBBER |
В корзину
|
| 9 |
4276922 |
|
HOSE, RUBBER |
В корзину
|
| 9 |
4276922 |
|
HOSE, RUBBER |
В корзину
|
| 9 |
4348419 |
|
HOSE, RUBBER |
В корзину
|
| 10 |
3066335 |
|
PIPE, SUCTION |
В корзину
|
| 10 |
3073277 |
|
PIPE, SUCTION |
В корзину
|
| 11 |
3057503 |
|
PIPE, SUCTION |
В корзину
|
| 11 |
3073276 |
|
PIPE, SUCTION |
В корзину
|
| 12 |
A811075 |
|
O-RING |
В корзину
|
| 13 |
M341232 |
|
BOLT, SOCKET |
В корзину
|
| 15 |
4263765 |
|
CLAMP, HOSE |
В корзину
|
| 15 |
4282483 |
|
CLAMP, HOSE |
В корзину
|
| 17 |
4085560 |
|
FLANGE |
В корзину
|
| 18 |
966993 |
|
O-RING |
В корзину
|
| 19 |
M341245 |
|
BOLT, SOCKET |
В корзину
|
| 20 |
8059308 |
|
BRACKET |
В корзину
|
| 21 |
4266480 |
|
CLAMP |
В корзину
|
| 22 |
4266482 |
|
SPACER |
В корзину
|
| 23 |
4195494 |
|
PLATE |
В корзину
|
| 23 |
4336504 |
|
PLATE |
В корзину
|
| 24 |
J011080 |
|
BOLT, SEMS |
В корзину
|
| 25 |
J011025 |
|
BOLT, SEMS |
В корзину
|
| 64 |
9101532 |
|
SENSOR, DP |
В корзину
|
| 65 |
4276481 |
|
PROTECTOR |
В корзину
|
| 73 |
4323031 |
|
HOSE |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
