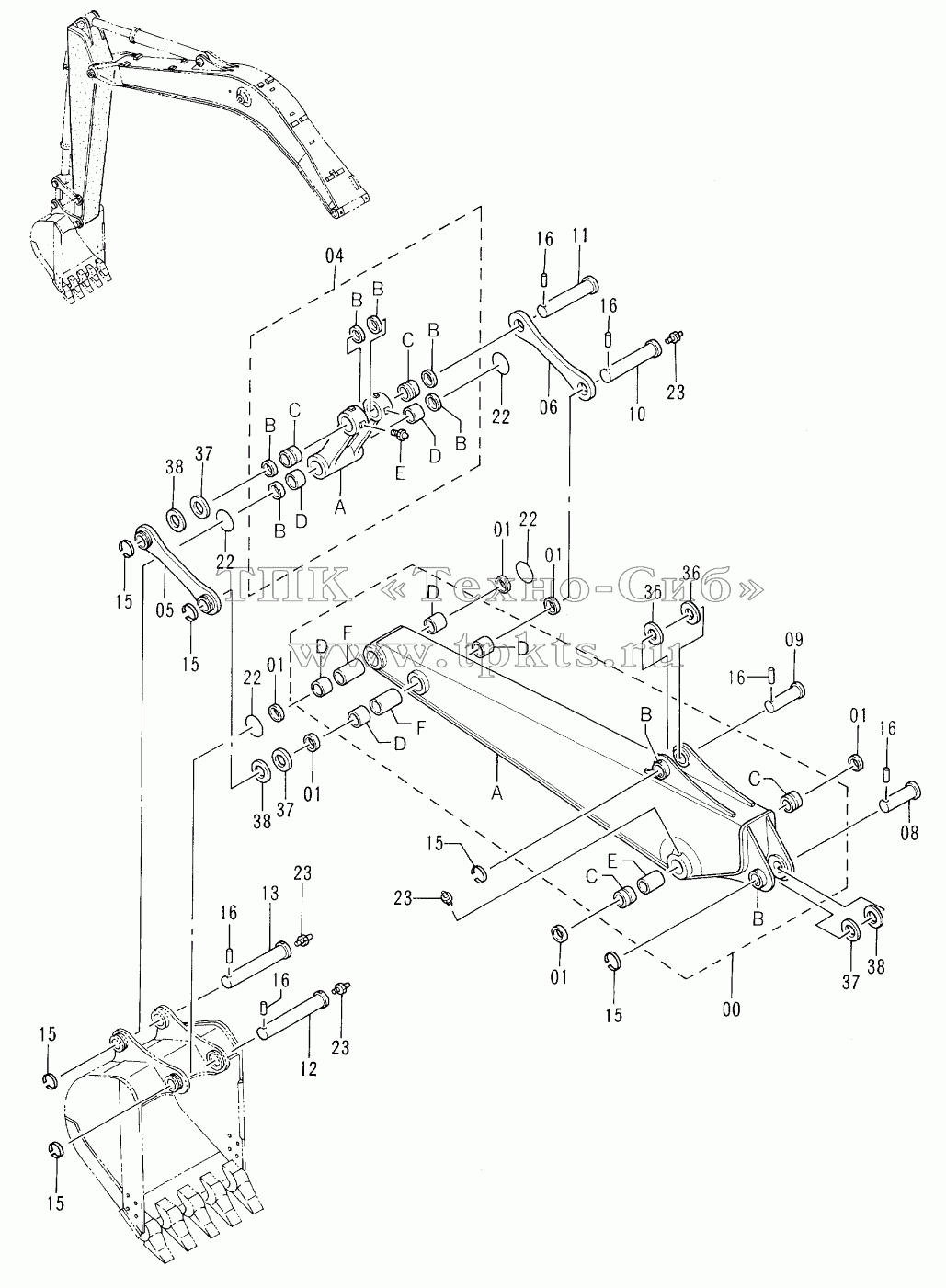

Каталоги запасных частей к спецтехнике Hitachi EX-100-3 STD. ARM (2.26M)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
7023146
00A
00B
00B
00C
00C
00D
00D
00D
00D
00E
00F
00F
1
1
1
1
1
1
4
04A
04B
04B
04B
04B
04B
04B
04C
04C
04D
04D
04E
5
6
8
9
10
11
12
13
15
15
15
15
15
15
16
16
16
16
16
16
22
22
22
22
23
23
23
23
35
36
37
37
37
38
38
38
Позиция на иллюстрации Заводской номер детали Название детали
7023146 7023146 ARM ASSY В корзину
00A 6011107 ARM В корзину
00B 4197033 STOPPER В корзину
00C 4188796 BUSHING В корзину
00D 4196558 BUSHING В корзину
00E 4252333 PIPE В корзину
00F 4124575 PIPE В корзину
1 4065687 SEAL, DUST В корзину
4 8050179 LINK ASSY В корзину
04A 1016240 LINK В корзину
04B 4065687 SEAL, DUST В корзину
04C 4188796 BUSHING В корзину
04D 4196558 BUSHING В корзину
04E J75481 FITTING, GREASE В корзину
5 9735190 LINK В корзину
6 4257933 LINK В корзину
8 3051522 PIN В корзину
9 3037078 PIN В корзину
10 3037079 PIN В корзину
11 3037082 PIN В корзину
12 3037080 PIN В корзину
13 3037081 PIN В корзину
15 4065688 RING В корзину
16 4065689 PIN В корзину
22 4276696 O-RING В корзину
23 J75481 FITTING, GREASE В корзину
35 4179807 WASHER 1.0 В корзину
36 4284139 SHIM 2.0 В корзину
37 4075357 WASHER 1.0 В корзину
38 4075358 WASHER 2.0 В корзину
