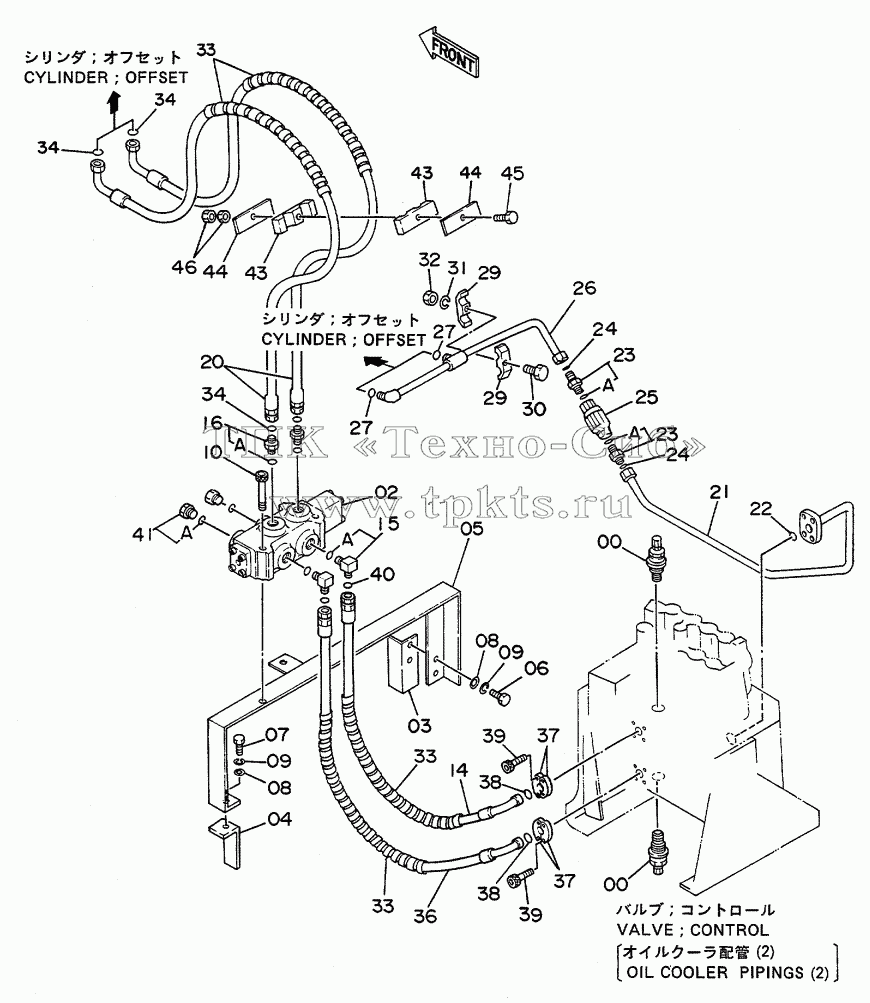

Каталоги запасных частей к спецтехнике Hitachi EX-100WD MAIN PIPINGS (OFFSET BOOM) <WITH0UT 0UTRISGER>

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
00
00
02
02
03
04
05
06
07
08
08
09
09
10
14
15
15A
16
16A
20
21
22
23
23
23A
23A
24
24
25
26
27
27
29
29
30
31
32
33
33
33
34
34
34
36
37
37
38
38
39
39
40
41
41A
43
43
44
44
45
46
Позиция на иллюстрации Заводской номер детали Название детали
00 0309459 VALVE В корзину
02 4201553 VALVE, CONTROL В корзину
02 4263455 VALVE, CONTROL В корзину
03 9727530 BRACKET В корзину
04 9729983 BRACKET В корзину
05 8041579 SUPPORT В корзину
06 J901230 BOLT В корзину
07 J901235 BOLT В корзину
08 A590112 WASHER, PLANE В корзину
09 A590912 WASHER, SPRING В корзину
10 M341290 BOLT, SOCKET В корзину
14 4219358 HOSE В корзину
15 4217341 ELBOW, S В корзину
15A 4506424 O-RING В корзину
16 4188623 ADAPTER, S В корзину
16A 4506424 O-RING В корзину
20 4219356 HOSE В корзину
21 8040548 PIPE В корзину
22 4506420 O-RING В корзину
23 4189619 ADAPTER, S В корзину
23A 4506424 O-RING В корзину
24 4187308 O-RING В корзину
25 4215142 VALVE, SLOWRETUR В корзину
26 8040549 PIPE В корзину
27 4138938 O-RING В корзину
29 4189858 СLАМР, РIРЕ В корзину
30 J901255 BOLT В корзину
31 A590912 WASHER, SPRING В корзину
32 J950012 NUT В корзину
33 4044420 PROTECTOR В корзину
34 4138938 O-RING В корзину
36 4217331 HOSE В корзину
37 4510173 FLANGE, SPLIT В корзину
38 4510167 O-RING В корзину
39 M340825 BOLT, SOCKET В корзину
40 4138938 O-RING В корзину
41 4174542 PLUG В корзину
41A 4506424 O-RING В корзину
43 4086899 CLAMP В корзину
44 4229251 PLATE В корзину
45 J901070 BOLT В корзину
46 J950010 NUT В корзину
