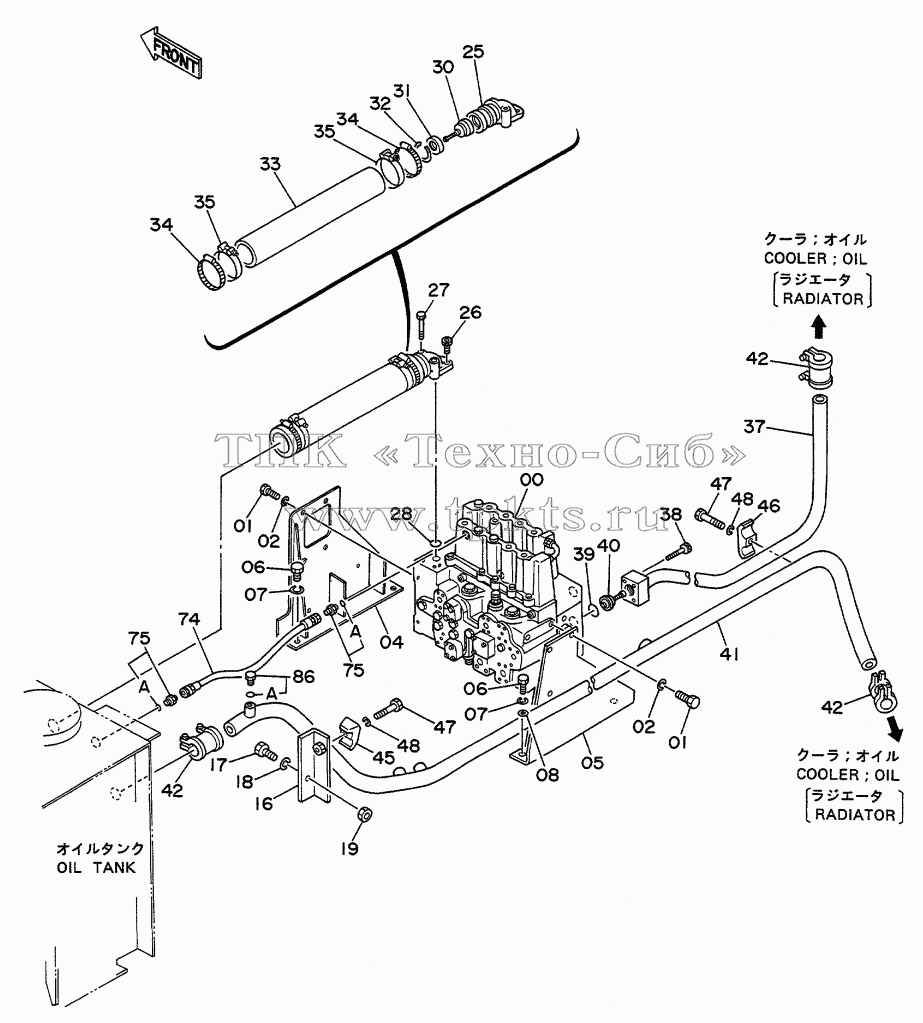

Каталоги запасных частей к спецтехнике Hitachi EX-100WD OIL COOLER PIPINGS (2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
00
01
01
02
02
04
05
06
06
07
07
08
16
17
18
19
25
26
27
28
30
31
32
33
34
34
35
35
35
37
38
39
40
41
42
42
42
45
46
47
47
48
48
74
75
75
75A
75A
86
86A
Позиция на иллюстрации Заводской номер детали Название детали
00 4191114 VALVE, CONTROL В корзину
01 J901430 BOLT В корзину
02 A590914 WASHER, SPRING В корзину
04 8037416 BRACKET В корзину
05 8037415 BRACKET В корзину
06 J901235 BOLT В корзину
07 A590912 WASHER, SPRING В корзину
08 4086891 WASHER В корзину
16 9728378 SUPPORT В корзину
17 J901235 BOLT В корзину
18 A590912 WASHER, SPRING В корзину
19 J950012 NUT В корзину
25 2021613 MANIFOLD В корзину
26 M341022 BOLT, SOCKET В корзину
27 Н341065 BOLT, SOCKET В корзину
28 A811035 O-RING В корзину
30 4188627 VALVE В корзину
31 4188628 RING В корзину
32 991721 RING, RETAINING В корзину
33 4098558 HOSE, RUBBER В корзину
34 4504491 CLAMP, HOSE В корзину
35 4156850 CLAMP, HOSE В корзину
35 4263764 CLAMP, HOSE В корзину
37 8038521 PIPE, RETURN В корзину
38 M341056 BOLT, SOCKET В корзину
39 4203137 O-RING В корзину
40 4202625 VALVE В корзину
41 7017585 PIPE, RETURN В корзину
42 4071213 COUPLING В корзину
45 4190127 CLAMP, PIPE В корзину
46 4189860 CLAMP, PIPE В корзину
47 J901265 BOLT В корзину
48 A590912 WASHER, SPRING В корзину
74 4203010 HOSE, NYLON В корзину
75 4200465 ADAPTER, S В корзину
75A 957366 O-RING В корзину
86 4092534 PLUG В корзину
86A 4509180 O-RING В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
