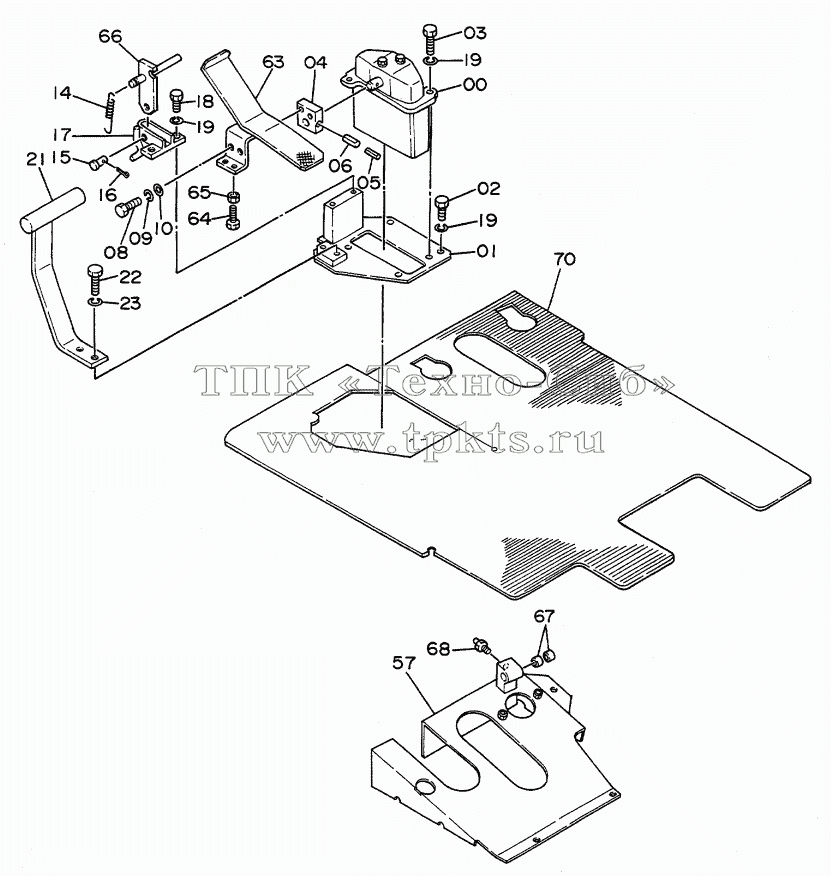

Каталоги запасных частей к спецтехнике Hitachi EX-100WD SPARE PEDAL (OFFSET BOOM. BREAKER. CRASHER)
9072923
1
2
3
4
5
6
8
9
10
14
15
16
17
18
19
19
19
21
22
23
57
63
64
65
66
67
68
70
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 9072923 |
9072923 |
|
VALVE, PILOT |
В корзину
|
| 1 |
8041450 |
|
STAND |
В корзину
|
| 2 |
J901030 |
|
BOLT |
В корзину
|
| 3 |
J901035 |
|
BOLT |
В корзину
|
| 4 |
4211166 |
|
BRACKET |
В корзину
|
| 5 |
4205317 |
|
PIN, SPRING |
В корзину
|
| 6 |
4205318 |
|
PIN, SPRING |
В корзину
|
| 8 |
J901025 |
|
BOLT |
В корзину
|
| 9 |
A590910 |
|
WASHER, SPRING |
В корзину
|
| 10 |
A590110 |
|
WASHER, PLANE |
В корзину
|
| 14 |
4149125 |
|
SPRING |
В корзину
|
| 15 |
A741026 |
|
PIN |
В корзину
|
| 16 |
A763016 |
|
PIN |
В корзину
|
| 17 |
8034081 |
|
BRACKET |
В корзину
|
| 18 |
J901022 |
|
BOLT |
В корзину
|
| 19 |
A590910 |
|
WASHER, SPRING |
В корзину
|
| 21 |
9728875 |
|
REST, FOOT |
В корзину
|
| 22 |
J901025 |
|
BOLT |
В корзину
|
| 23 |
A590910 |
|
WASHER, SPRING |
В корзину
|
| 57 |
7019461 |
|
BRACKET |
В корзину
|
| 63 |
8040699 |
|
PEDAL |
В корзину
|
| 64 |
J900835 |
|
BOLT |
В корзину
|
| 65 |
M500807 |
|
NUT |
В корзину
|
| 66 |
9729325 |
|
BRACKET |
В корзину
|
| 67 |
4180358 |
|
BRG., NEEDLE |
В корзину
|
| 68 |
J75581 |
|
FITTING, GREASE |
В корзину
|
| 70 |
1012453 |
|
MAT, FLOOR |
В корзину
|
