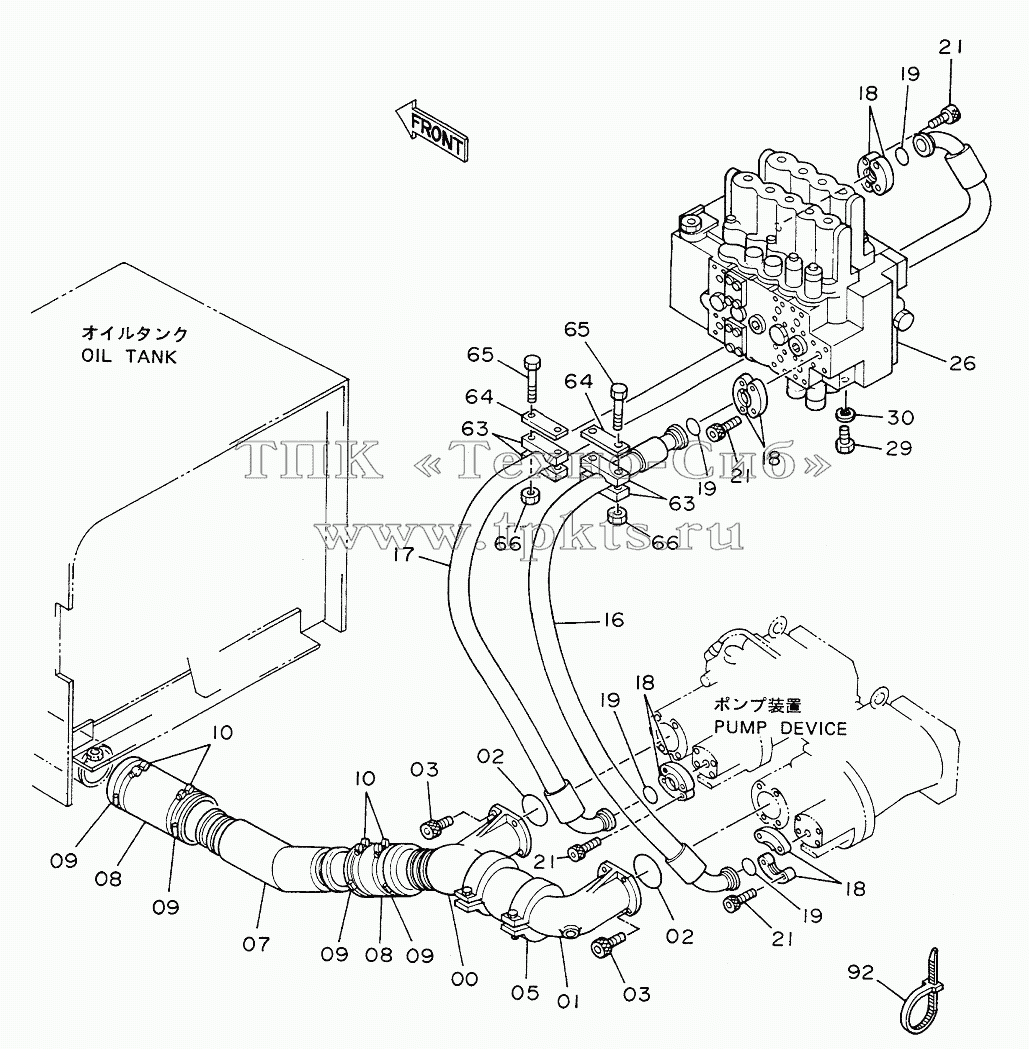

Каталоги запасных частей к спецтехнике Hitachi EX-200 OIL COOLER PIPINGS (1)
2024562
1
2
2
3
3
5
7
8
8
9
9
9
9
10
10
10
16
17
18
18
18
18
19
19
19
19
21
21
21
21
26
26
29
30
63
63
64
64
65
65
66
66
92
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 2024562 |
2024562 |
|
MANIFOLD |
В корзину
|
| 1 |
1009574 |
|
MANIFOLD |
В корзину
|
| 2 |
А811075 |
|
O-RING |
В корзину
|
| 3 |
М341228 |
|
BOLT, SOCKET |
В корзину
|
| 5 |
4071215 |
|
COUPLING |
В корзину
|
| 7 |
4208968 |
|
PIPE, SUCTION |
В корзину
|
| 8 |
4109378 |
|
HOSE, RUBBER |
В корзину
|
| 9 |
4507397 |
|
CLAMP, HOSE |
В корзину
|
| 10 |
4152705 |
|
CLAMP, HOSE |
В корзину
|
| 10 |
4263766 |
|
CLAMP, HOSE |
В корзину
|
| 16 |
4193813 |
|
HOSE |
В корзину
|
| 17 |
4193875 |
|
HOSE |
В корзину
|
| 18 |
4085560 |
|
FLANGE |
В корзину
|
| 19 |
966993 |
|
O-RING |
В корзину
|
| 21 |
М341245 |
|
BOLT |
В корзину
|
| 26 |
4178811 |
|
VALVE, CONTROL |
В корзину
|
| 26 |
4224900 |
|
VALVE, CONTROL |
В корзину
|
| 29 |
J901635 |
|
BOLT |
В корзину
|
| 30 |
А590916 |
|
WASHER, SPRING |
В корзину
|
| 63 |
4194953 |
|
CLAMP |
В корзину
|
| 64 |
4195494 |
|
PLATE |
В корзину
|
| 65 |
J901090 |
|
BOLT |
В корзину
|
| 66 |
J950010 |
|
NUT |
В корзину
|
| 92 |
4055311 |
|
CLIP, BAND |
В корзину
|
