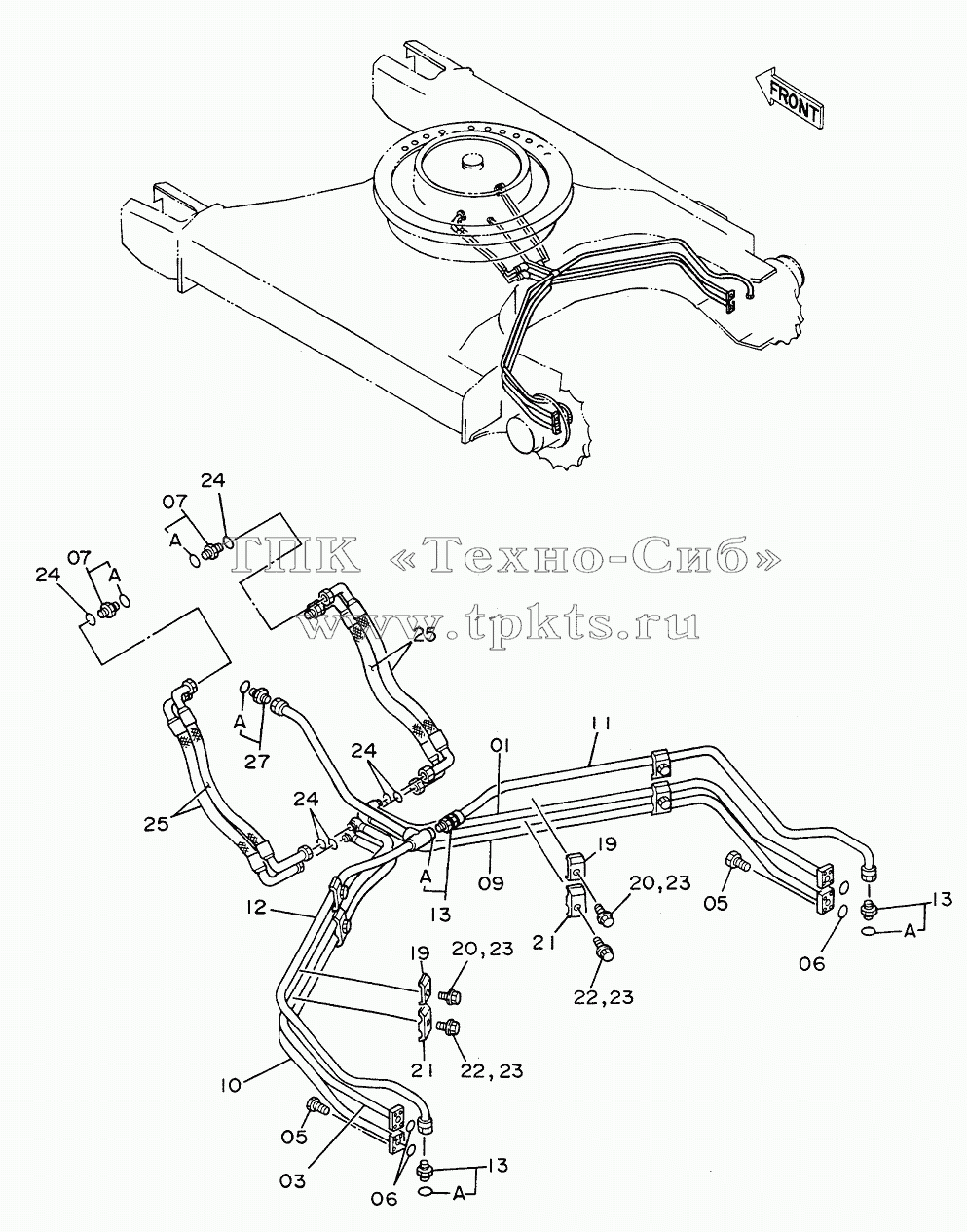

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
01 | 8039692 | PIPE | В корзину | |
03 | 8039694 | PIPE | В корзину | |
05 | М341032 | BOLT, SOCKET | В корзину | |
06 | А811035 | O-RING | В корзину | |
07 | 4189619 | ADAPTER, S | В корзину | |
07A | 4506424 | O-RING | В корзину | |
09 | 8039691 | PIPE | В корзину | |
10 | 8039693 | PIPE | В корзину | |
11 | 7017979 | PIPE | В корзину | |
12 | 7017980 | PIPE | В корзину | |
13 | 4200466 | ADAPTER, S | В корзину | |
13A | 4509180 | O-RING | В корзину | |
19 | 4190124 | СLАМР, РIРЕ | В корзину | |
20 | J901240 | BOLT | В корзину | |
20 | J011240 | BOLT | В корзину | |
21 | 4189859 | CLAMP, PIPE | В корзину | |
22 | J901255 | BOLT | В корзину | |
22 | J011255 | BOLT, SEMS | В корзину | |
23 | А590912 | WASHER, SPRING | В корзину | |
24 | 4187308 | O-RING | В корзину | |
25 | 4196256 | HOSE | В корзину | |
27 | 4200466 | ADAPTER, S | В корзину | |
27 | 4219324 | ADAPTER, S | В корзину | |
27A | 4509180 | O-RING | В корзину |
