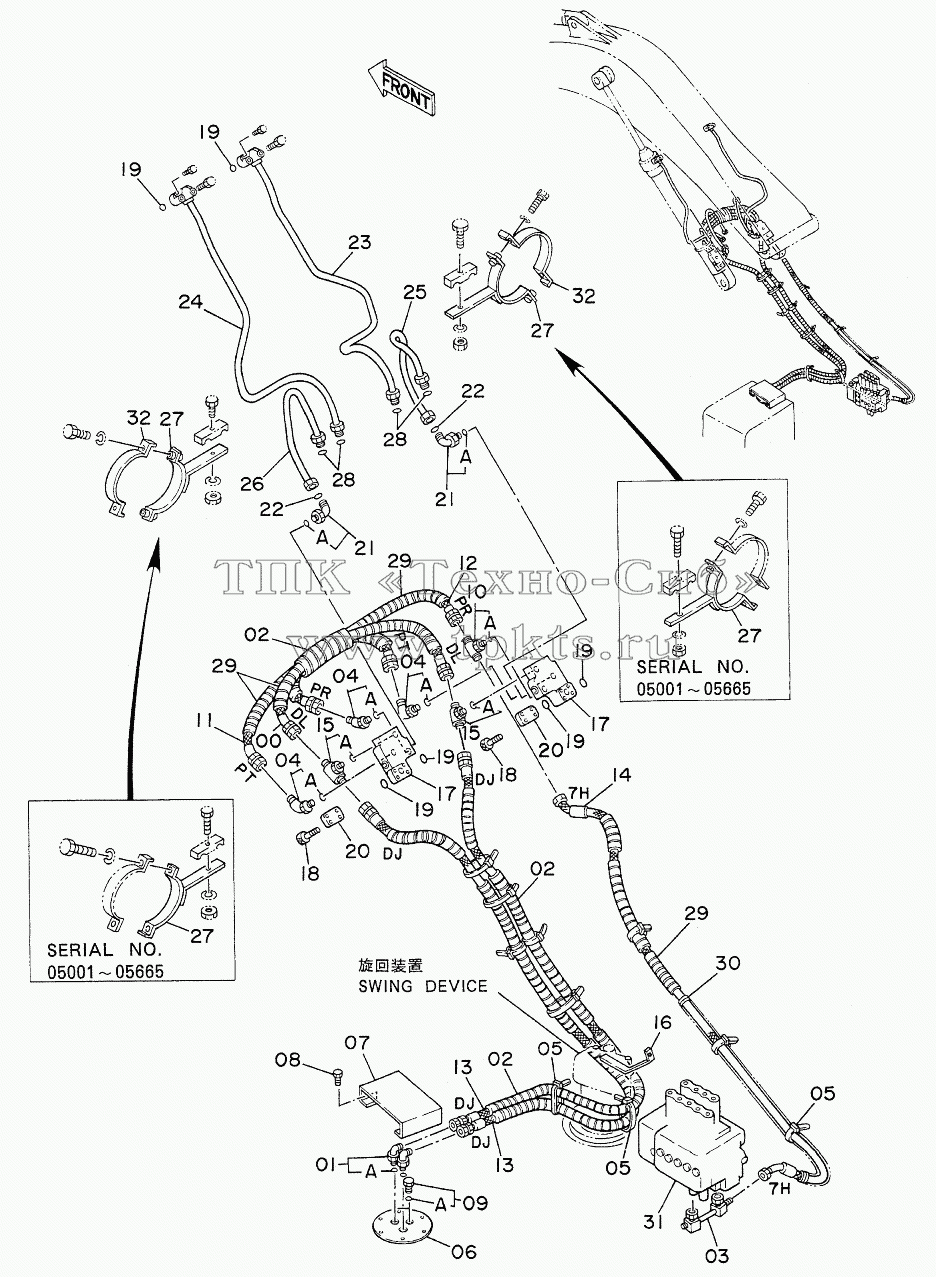

Каталоги запасных частей к спецтехнике Hitachi EX-220 HOSE RUPTURE VALVE PIPINGS (BOOM)
00
01
01A
02
02
02
03
04
04
04
04A
04A
04A
05
05
05
06
07
08
09
09A
10
10A
11
12
13
13
14
15
15
15A
15A
16
17
17
18
18
19
19
19
19
19
19
20
20
21
21
21A
21A
22
22
23
24
25
26
27
27
27
27
27
27
27
27
28
28
29
29
29
30
31
31
31
31
32
32
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 00 |
4222000 |
|
HOSE |
В корзину
|
| 01 |
4190246 |
|
ELBOW, S |
В корзину
|
| 01A |
4506418 |
|
O-RING |
В корзину
|
| 02 |
4044420 |
|
PROTECTOR |
В корзину
|
| 03 |
8039468 |
|
PIPE |
В корзину
|
| 04 |
4154670 |
|
ELBOW, S |
В корзину
|
| 04A |
957366 |
|
O-RING |
В корзину
|
| 05 |
4121859 |
|
CLIP, BAND |
В корзину
|
| 06 |
3041809 |
|
LID |
В корзину
|
| 07 |
4222251 |
|
COVER |
В корзину
|
| 08 |
J901025 |
|
BOLT |
В корзину
|
| 09 |
4092534 |
|
PLUG |
В корзину
|
| 09A |
4509180 |
|
O-RING |
В корзину
|
| 10 |
4226388 |
|
TEElS |
В корзину
|
| 10A |
957366 |
|
O-RING |
В корзину
|
| 11 |
4226384 |
|
HOSE |
В корзину
|
| 12 |
4227014 |
|
HOSE, NYLON |
В корзину
|
| 13 |
4227013 |
|
HOSE |
В корзину
|
| 14 |
4231274 |
|
HOSE |
В корзину
|
| 15 |
4221272 |
|
TEE, S |
В корзину
|
| 15A |
4509180 |
|
O-RING |
В корзину
|
| 16 |
4224967 |
|
BRACKET |
В корзину
|
| 17 |
4201402 |
|
VALVE, HOSE RUPTURE |
В корзину
|
| 18 |
4086072 |
|
BOLT, SOCKET |
В корзину
|
| 19 |
А811035 |
|
O-RING |
В корзину
|
| 20 |
3039864 |
|
COVER |
В корзину
|
| 21 |
4205391 |
|
ELBOW |
В корзину
|
| 21A |
4506424 |
|
O-RING |
В корзину
|
| 22 |
4187328 |
|
O-RING |
В корзину
|
| 23 |
8039735 |
|
PIPE |
В корзину
|
| 24 |
8039736 |
|
PIPE |
В корзину
|
| 25 |
9728568 |
|
PIPE |
В корзину
|
| 26 |
9728569 |
|
PIPE |
В корзину
|
| 27 |
8039737 |
|
CLAMP |
В корзину
|
| 27 |
8045943 |
|
CLAMP |
В корзину
|
| 28 |
4187308 |
|
O-RING |
В корзину
|
| 29 |
4133527 |
|
PROTECTOR |
В корзину
|
| 30 |
4233030 |
|
TUBU |
В корзину
|
| 31 |
4210511 |
|
VALVE, CONTROL |
В корзину
|
| 31 |
4242650 |
|
VALVE, CONTROL |
В корзину
|
| 31 |
4210512 |
|
VALVE, CONTROL |
В корзину
|
| 31 |
4242651 |
|
VALVE, CONTROL |
В корзину
|
| 32 |
3043348 |
|
CLAMP |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
