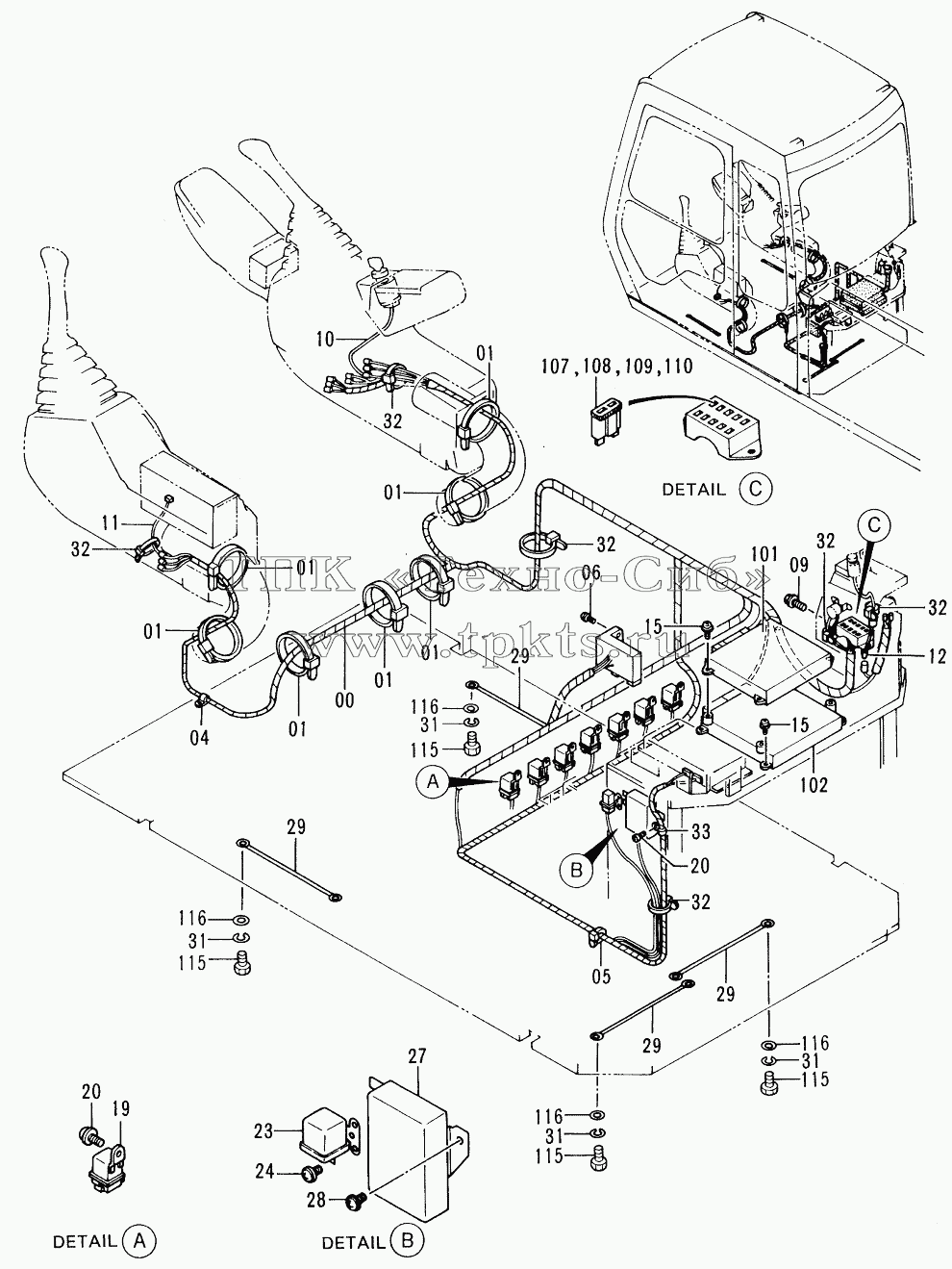

Каталоги запасных частей к спецтехнике Hitachi EX-220-2 ELECTRIC PARTS (2)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
0001065
1
1
1
1
1
1
1
4
5
6
9
10
11
12
15
15
19
20
20
23
24
27
28
29
29
29
29
31
31
31
31
32
32
32
32
32
32
33
101
102
102
102
102
102
107
108
109
110
115
115
115
115
116
116
116
116
Позиция на иллюстрации Заводской номер детали Название детали
0001065 0001065 HARNESS, WIRE В корзину
1 4121859 CLIP, BAND В корзину
4 4190275 CLIP В корзину
5 4254600 CLIP В корзину
6 J460616 SCREW, SEMS В корзину
9 J450620 SCREW, SEMS В корзину
10 4277927 HARNESS, WIRE В корзину
11 4277941 HARNESS, WIRE В корзину
12 4284198 HARNESS, WIRE В корзину
15 J460616 SCREW, SEMS В корзину
19 4251588 RELAY В корзину
20 J460616 SCREW, SEMS В корзину
23 4038459 RELAY, HOURMETER В корзину
24 J460616 SCREW, SEMS В корзину
27 4205750 TIMER В корзину
28 J460616 SCREW, SEMS В корзину
29 4281293 HARNESS, WIRE В корзину
31 A590910 WASHER, SPRING В корзину
32 4055312 CLIP, BAND В корзину
33 4000859 CLIP, PIPE В корзину
101 9104913 UNIT, EC В корзину
102 9125534 UNIT, PVC В корзину
102 9117636 UNIT, PVC В корзину
102 9104909 UNIT, PVC В корзину
107 4249690 FUSE В корзину
108 4195593 FUSE В корзину
109 4195594 FUSE В корзину
110 4195596 FUSE В корзину
115 J901016 BOLT В корзину
116 A590110 WASHER, PLANE В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
