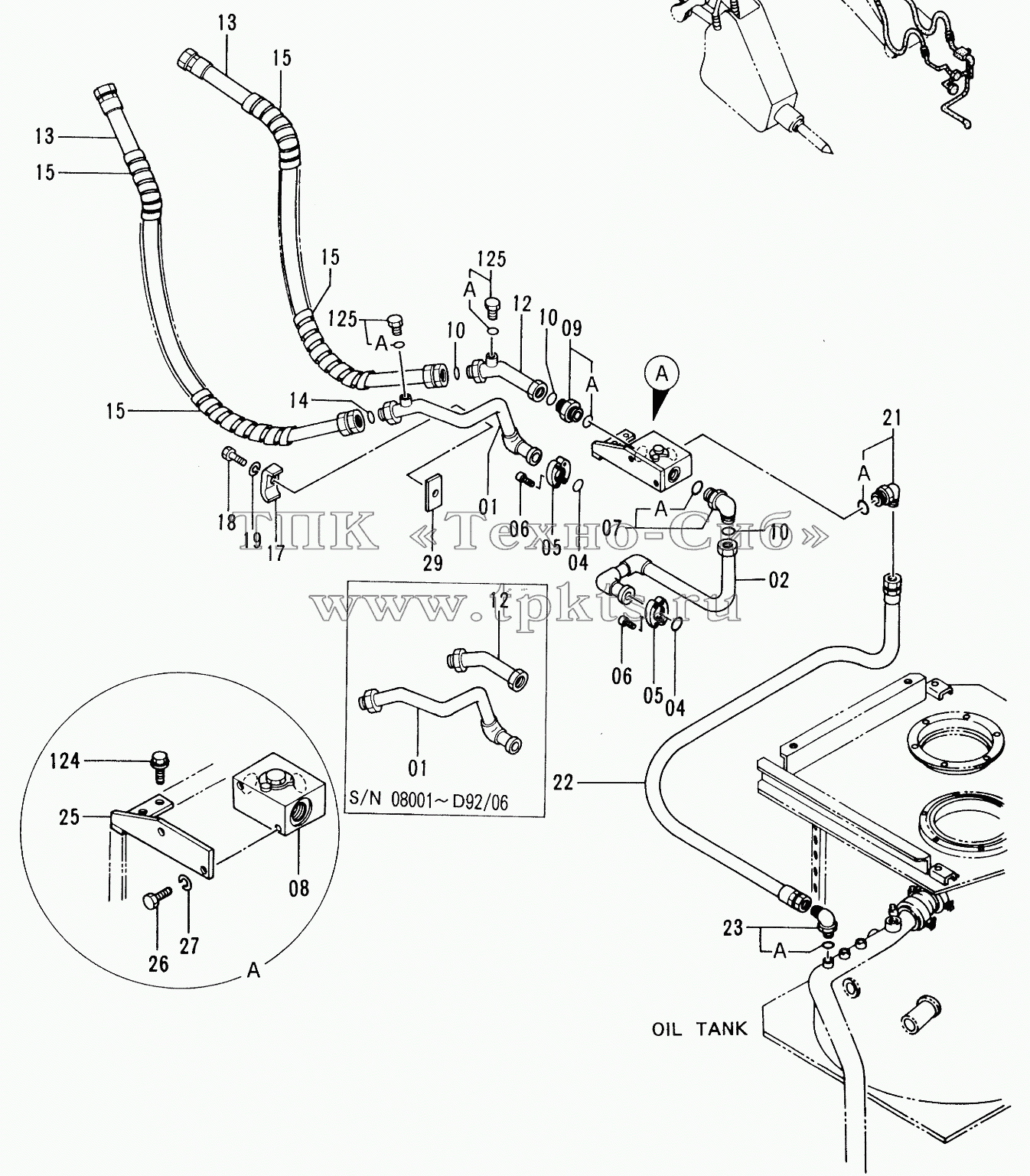

Каталоги запасных частей к спецтехнике Hitachi EX-220-2 MAIN PIPINGS FOR BREAKER & CRUSHER
01
01
01
01
01
02
02
02
04
04
05
05
06
06
07
07A
08
09
09A
10
10
10
12
12
12
13
13
14
15
15
15
15
17
18
19
21
21A
22
23
23A
25
25
25
26
27
29
29
29
124
125
125
125A
125A
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 01 |
7024757 |
|
PIPE |
В корзину
|
| 01 |
7026513 |
|
PIPE |
В корзину
|
| 01 |
7020879 |
|
PIPE |
В корзину
|
| 02 |
8052662 |
|
PIPE |
В корзину
|
| 02 |
8055350 |
|
PIPE |
В корзину
|
| 04 |
971489 |
|
O-RING |
В корзину
|
| 05 |
986910 |
|
FLANGE, SPLIT |
В корзину
|
| 06 |
M341030 |
|
BOLT, SOCKET |
В корзину
|
| 07 |
4208474 |
|
ELBOW, S |
В корзину
|
| 07A |
4506429 |
|
O-RING |
В корзину
|
| 08 |
4261540 |
|
VALVE |
В корзину
|
| 09 |
4205196 |
|
ADAPTER, S |
В корзину
|
| 09A |
4506429 |
|
O-RING |
В корзину
|
| 10 |
4187329 |
|
O-RING |
В корзину
|
| 12 |
9737666 |
|
PIPE |
В корзину
|
| 12 |
9739482 |
|
PIPE |
В корзину
|
| 13 |
4276084 |
|
HOSE |
В корзину
|
| 14 |
4187328 |
|
O-RING |
В корзину
|
| 15 |
4044420 |
|
PROTECTOR |
В корзину
|
| 17 |
4190127 |
|
CLAMP, PIPE |
В корзину
|
| 18 |
J901265 |
|
BOLT |
В корзину
|
| 19 |
A590912 |
|
WASHER, SPRING |
В корзину
|
| 21 |
4102104 |
|
ADAPTER, S |
В корзину
|
| 21A |
4506429 |
|
O-RING |
В корзину
|
| 22 |
4287615 |
|
HOSE |
В корзину
|
| 23 |
4037923 |
|
ELBOW, S |
В корзину
|
| 23A |
4506424 |
|
O-RING |
В корзину
|
| 25 |
9737665 |
|
BRACKET |
В корзину
|
| 25 |
9739831 |
|
BRACKET |
В корзину
|
| 26 |
J901025 |
|
BOLT |
В корзину
|
| 27 |
A590910 |
|
WASHER, SPRING |
В корзину
|
| 29 |
4293450 |
|
SEAT, SCREW |
В корзину
|
| 29 |
4306384 |
|
SEAT, SCREW |
В корзину
|
| 124 |
J021235 |
|
BOLT, SEMS |
В корзину
|
| 125 |
4092534 |
|
PLUG |
В корзину
|
| 125A |
4509180 |
|
O-RING |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
