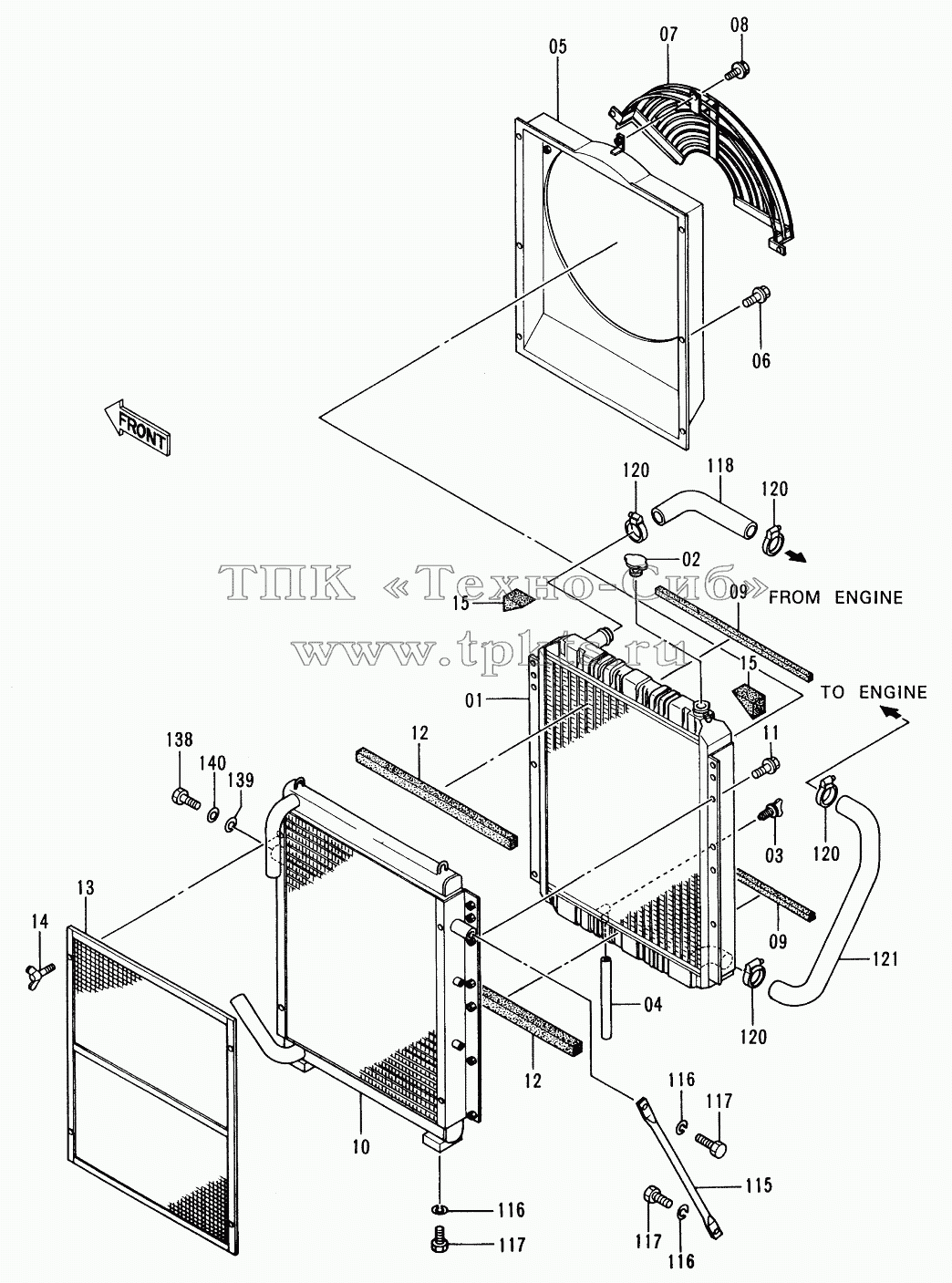

Каталоги запасных частей к спецтехнике Hitachi EX-220-2 RADIATOR
1
2
3
4
4
5
6
7
7
8
9
9
10
11
12
12
13
14
15
15
115
116
116
116
117
117
117
118
120
120
120
120
121
138
139
140
Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
4271780 |
4271780 |
|
RADIATOR ASSY |
В корзину
|
4307966 |
4307966 |
|
RADIATOR ASSY |
В корзину
|
1 |
4286102 |
|
CORE, RADIATOR |
В корзину
|
2 |
4152858 |
|
CAP |
В корзину
|
3 |
4201253 |
|
COCK, DRAIN |
В корзину
|
4 |
4201254 |
|
PIPE, DRAIN |
В корзину
|
4 |
4301400 |
|
PIPE, DRAIN |
В корзину
|
5 |
4286103 |
|
SHROUD |
В корзину
|
6 |
4286940 |
|
BOLT, SEMS |
В корзину
|
7 |
4286104 |
|
NET |
В корзину
|
7 |
4297260 |
|
NET |
В корзину
|
8 |
4286940 |
|
BOLT, SEMS |
В корзину
|
9 |
4286105 |
|
PACKING |
В корзину
|
10 |
4286106 |
|
COOLER, OIL |
В корзину
|
11 |
J021020 |
|
BOLT, SEMS |
В корзину
|
12 |
4286107 |
|
PACKING |
В корзину
|
13 |
4286108 |
|
PROTECTOR |
В корзину
|
14 |
M360614 |
|
BOLT, WING |
В корзину
|
15 |
4286109 |
|
PACKING |
В корзину
|
115 |
4259818 |
|
STAY |
В корзину
|
116 |
A590916 |
|
WASHER, SPRING |
В корзину
|
117 |
J901632 |
|
BOLT |
В корзину
|
118 |
3051967 |
|
HOSE, WATER |
В корзину
|
120 |
4504198 |
|
CLAMP, HOSE |
В корзину
|
121 |
3057209 |
|
HOSE, WATER |
В корзину
|
138 |
J901635 |
|
BOLT |
В корзину
|
139 |
A590916 |
|
WASHER, SPRING |
В корзину
|
140 |
A590116 |
|
WASHER |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
