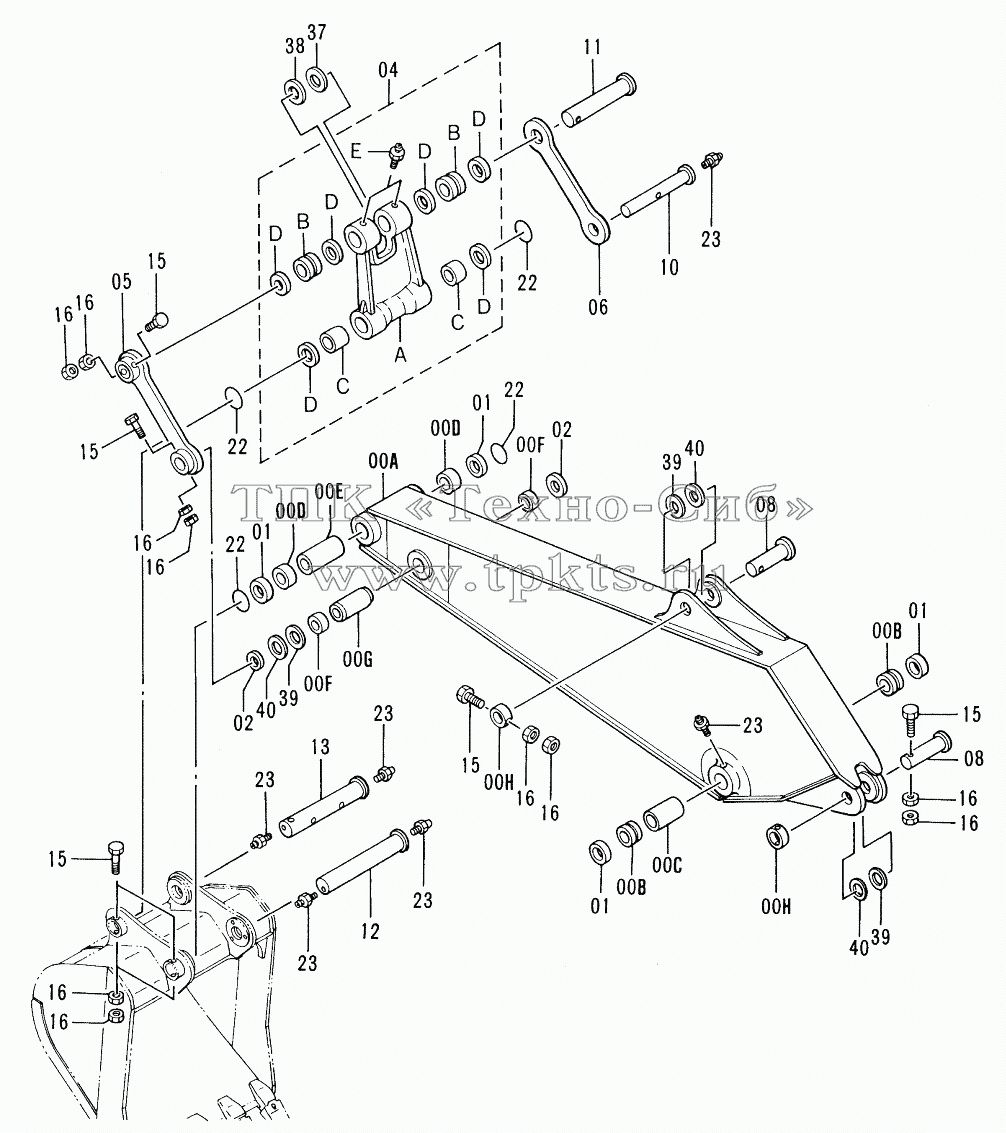

Каталоги запасных частей к спецтехнике Hitachi EX-220-2 SHORT ARM 2.32M

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
00A
00B
00B
00C
00D
00D
00E
00F
00F
00G
00H
00H
01
01
01
01
02
02
04
04A
04B
04B
04C
04C
04D
04D
04D
04D
04D
04D
04E
05
06
08
08
10
11
12
13
15
15
15
15
15
16
16
16
16
16
16
16
16
16
16
22
22
22
22
23
23
23
23
23
23
37
38
39
39
39
40
40
40
Позиция на иллюстрации Заводской номер детали Название детали
7024267 7024267 ARM ASSY В корзину
00A 6011746 ARM В корзину
00B 3038451 BUSHING В корзину
00C 4144320 SPACER В корзину
00D 4203425 BUSHING В корзину
00E 4144379 SPACER В корзину
00F 4203424 BUSHING В корзину
00G 4144380 SPACER В корзину
00H 4067719 STOPPER В корзину
01 4067901 SEAL В корзину
02 4067902 SEAL, DUST В корзину
04 8050168 LINK ASSY В корзину
04A 1016241 LINK В корзину
04B 3038450 BUSHING В корзину
04C 4203426 BUSHING В корзину
04D 4067901 SEAL В корзину
04E J75481 FITTING, GREASE В корзину
05 8050930 LINK В корзину
06 3056355 LINK В корзину
08 3038443 PIN В корзину
10 3038445 PIN В корзину
11 3038448 PIN В корзину
12 3041202 PIN В корзину
13 3041203 PIN В корзину
15 M222004 BOLT В корзину
16 J951020 NUT В корзину
22 4089028 O-RING В корзину
23 J75481 FITTING, GREASE В корзину
37 4124478 SHIM 1.2 В корзину
38 4189837 SHIM 2.3 В корзину
39 4114817 SHIM 1.0 В корзину
40 4114816 SHIM 2.3 В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
