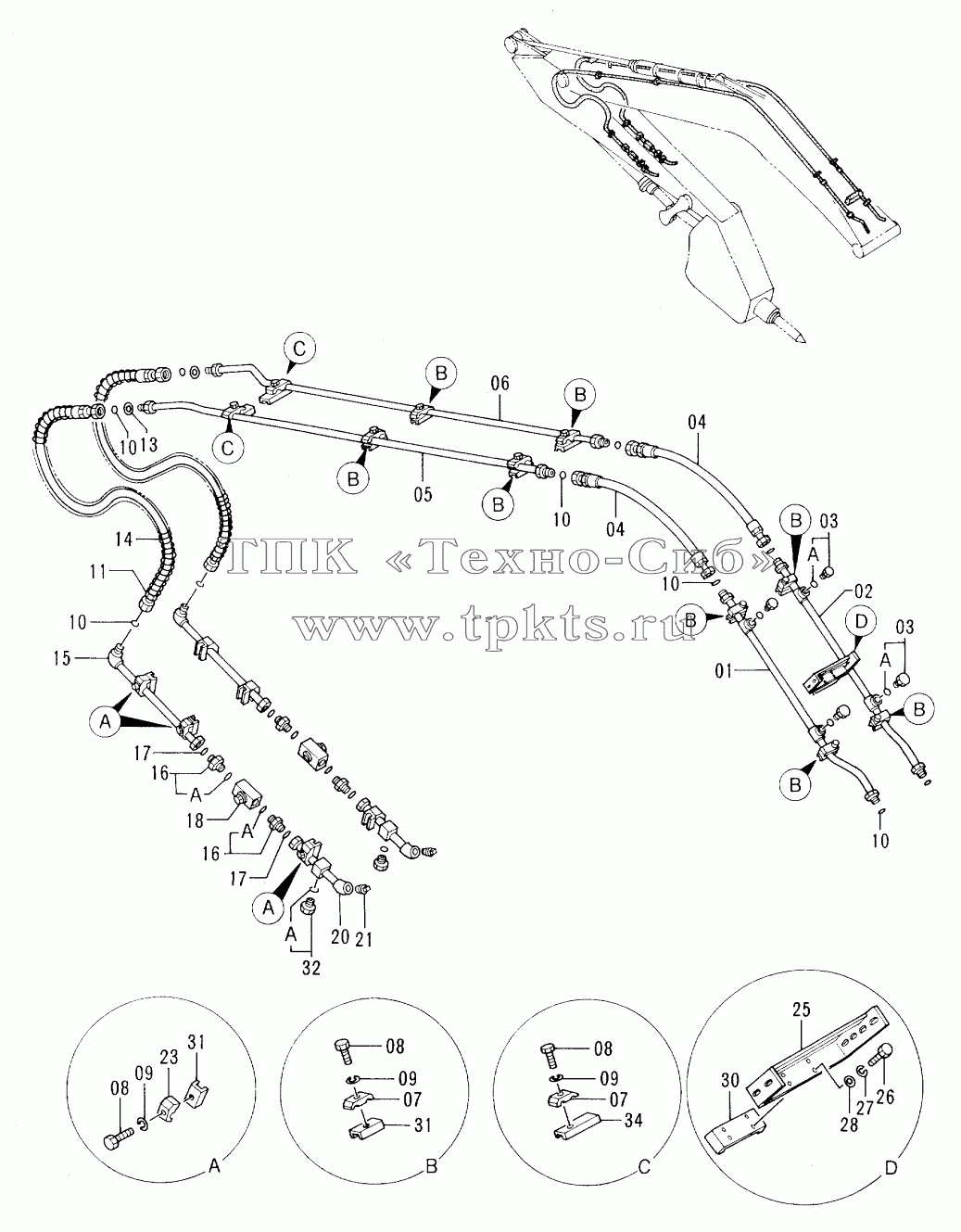

Каталоги запасных частей к спецтехнике Hitachi EX-300-2 FRONT PIPINGS FOR BREAKER & CRUSHER
1
2
3
3
03A
03A
4
4
5
6
7
7
8
8
8
9
9
9
10
10
10
10
10
11
11
11
11
11
13
14
14
14
14
14
15
15
15
15
15
16
16
16A
16A
17
17
18
20
21
23
25
26
27
28
30
31
31
32
32A
34
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
9741140 |
|
PIPE |
В корзину
|
| 2 |
9741141 |
|
PIPE |
В корзину
|
| 3 |
4174542 |
|
PLUG |
В корзину
|
| 03A |
4506424 |
|
O-RING |
В корзину
|
| 4 |
4320038 |
|
HOSE |
В корзину
|
| 5 |
9741142 |
|
PIPE |
В корзину
|
| 6 |
9741143 |
|
PIPE |
В корзину
|
| 7 |
4189860 |
|
CLAMP, PIPE |
В корзину
|
| 8 |
J901270 |
|
BOLT |
В корзину
|
| 9 |
A590912 |
|
WASHER, SPRING |
В корзину
|
| 10 |
4187328 |
|
O-RING |
В корзину
|
| 11 |
4320039 |
|
HOSE |
В корзину
|
| 11 |
4326026 |
|
HOSE |
В корзину
|
| 11 |
4326027 |
|
HOSE |
В корзину
|
| 13 |
4208245 |
|
WASHER |
В корзину
|
| 14 |
4055142 |
|
PROTECTOR, HOSE |
В корзину
|
| 14 |
4055142 |
|
PROTECTOR, HOSE |
В корзину
|
| 14 |
4060288 |
|
PROTECTOR |
В корзину
|
| 15 |
9741144 |
|
PIPE |
В корзину
|
| 15 |
9741779 |
|
PIPE |
В корзину
|
| 15 |
9741780 |
|
PIPE |
В корзину
|
| 16 |
4205196 |
|
ADAPTER, S |
В корзину
|
| 16A |
4506429 |
|
O-RING |
В корзину
|
| 17 |
4187329 |
|
O-RING |
В корзину
|
| 18 |
4287720 |
|
VALVE, STOP |
В корзину
|
| 20 |
9738455 |
|
PIPE |
В корзину
|
| 21 |
94-2026 |
|
PLUG |
В корзину
|
| 23 |
4190127 |
|
CLAMP, PIPE |
В корзину
|
| 25 |
8040960 |
|
BRACKET |
В корзину
|
| 26 |
J901230 |
|
BOLT |
В корзину
|
| 27 |
A590912 |
|
WASHER, SPRING |
В корзину
|
| 28 |
A590112 |
|
WASHER, PLANE |
В корзину
|
| 30 |
4217033 |
|
SEAT, SCREW |
В корзину
|
| 31 |
9735916 |
|
SEAT, SCREW |
В корзину
|
| 32 |
4113926 |
|
PLUG |
В корзину
|
| 32A |
4506429 |
|
O-RING |
В корзину
|
| 34 |
9741229 |
|
SEAT, SCREW |
В корзину
|
