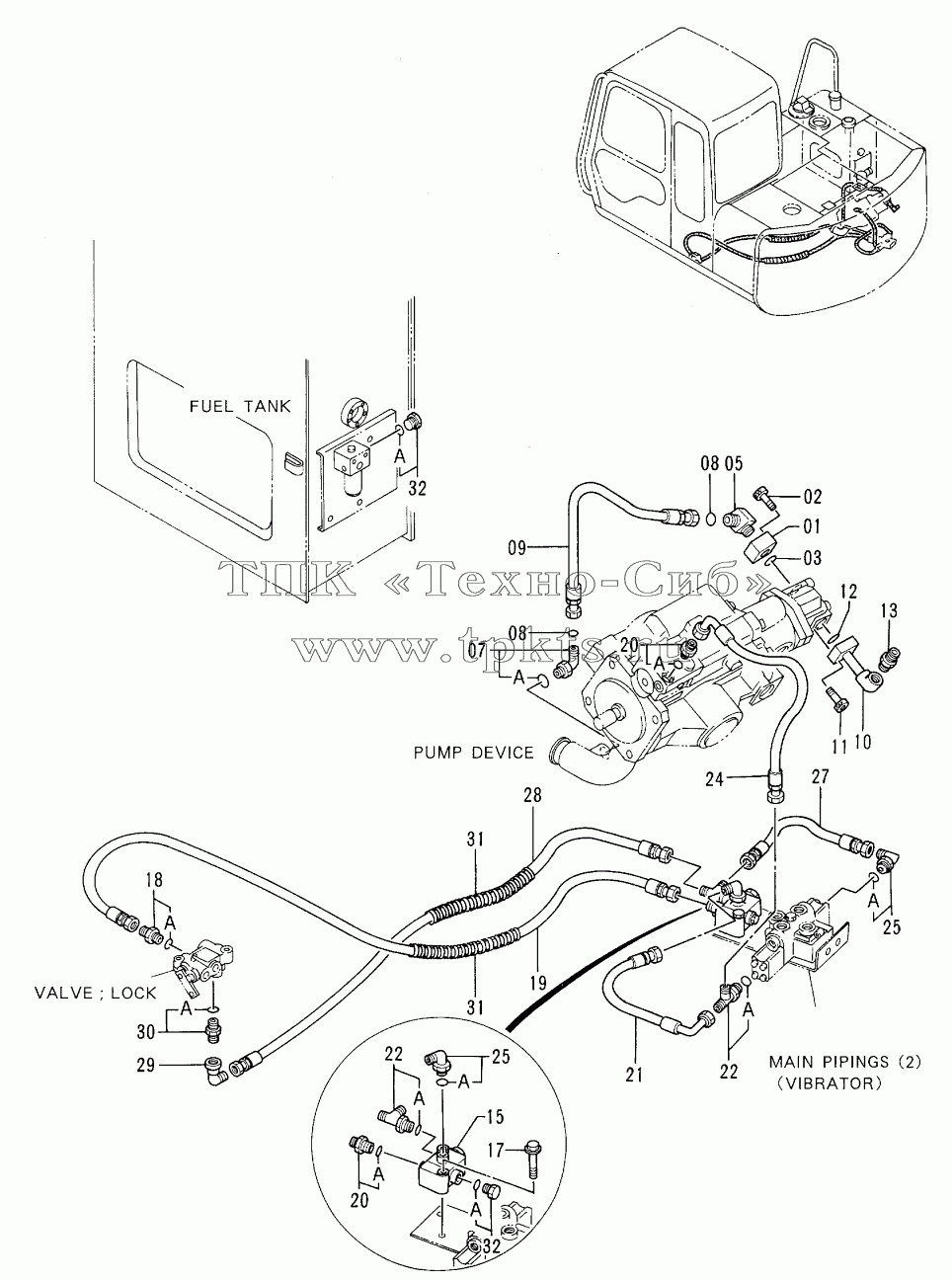

Каталоги запасных частей к спецтехнике Hitachi EX-60-3 PILOT PIPINGS <VIBRATOR>
1
2
3
5
7
07A
8
8
9
10
11
12
13
15
17
18
18A
19
20
20
20A
20A
21
22
22
22A
22A
24
25
25
25A
25A
27
28
29
30
30A
31
31
32
32
32A
32A
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
4275573 |
|
BLOCK |
В корзину
|
| 2 |
M340845 |
|
BOLT SOCKET |
В корзину
|
| 3 |
A811025 |
|
O-RING |
В корзину
|
| 5 |
4272267 |
|
ЕLВОW, S |
В корзину
|
| 7 |
4157562 |
|
ELBOW, S |
В корзину
|
| 07A |
4506424 |
|
O-RING |
В корзину
|
| 8 |
4187308 |
|
O-RING |
В корзину
|
| 9 |
4323278 |
|
НОSЕ |
В корзину
|
| 10 |
9741184 |
|
PIPE |
В корзину
|
| 11 |
M340836 |
|
BOLT, SOCKET |
В корзину
|
| 12 |
A811025 |
|
O-RING |
В корзину
|
| 13 |
4221287 |
|
ADAPTER S |
В корзину
|
| 15 |
4210647 |
|
VALVE, SOLENOID |
В корзину
|
| 17 |
J010865 |
|
BOLT |
В корзину
|
| 18 |
4261938 |
|
FILTER |
В корзину
|
| 18A |
4509180 |
|
O-RING |
В корзину
|
| 19 |
4234348 |
|
HOSE |
В корзину
|
| 20 |
4200467 |
|
ADAPTER, S |
В корзину
|
| 20A |
957366 |
|
O-RING |
В корзину
|
| 21 |
4226313 |
|
HOSE |
В корзину
|
| 22 |
4207300 |
|
TEE, S |
В корзину
|
| 22A |
957366 |
|
O-RING |
В корзину
|
| 24 |
4300565 |
|
HOSE, |
В корзину
|
| 25 |
4156434 |
|
ELBOW, S |
В корзину
|
| 25A |
957366 |
|
O-RING |
В корзину
|
| 27 |
4214483 |
|
HOSE |
В корзину
|
| 28 |
4218429 |
|
HOSE |
В корзину
|
| 29 |
4239976 |
|
UNION, S |
В корзину
|
| 30 |
4200466 |
|
ADAPTER, S |
В корзину
|
| 30A |
4509180 |
|
O-RING |
В корзину
|
| 31 |
4133527 |
|
PROTECTOR |
В корзину
|
| 32 |
4093624 |
|
PLUG |
В корзину
|
| 32A |
957366 |
|
O-RING |
В корзину
|
