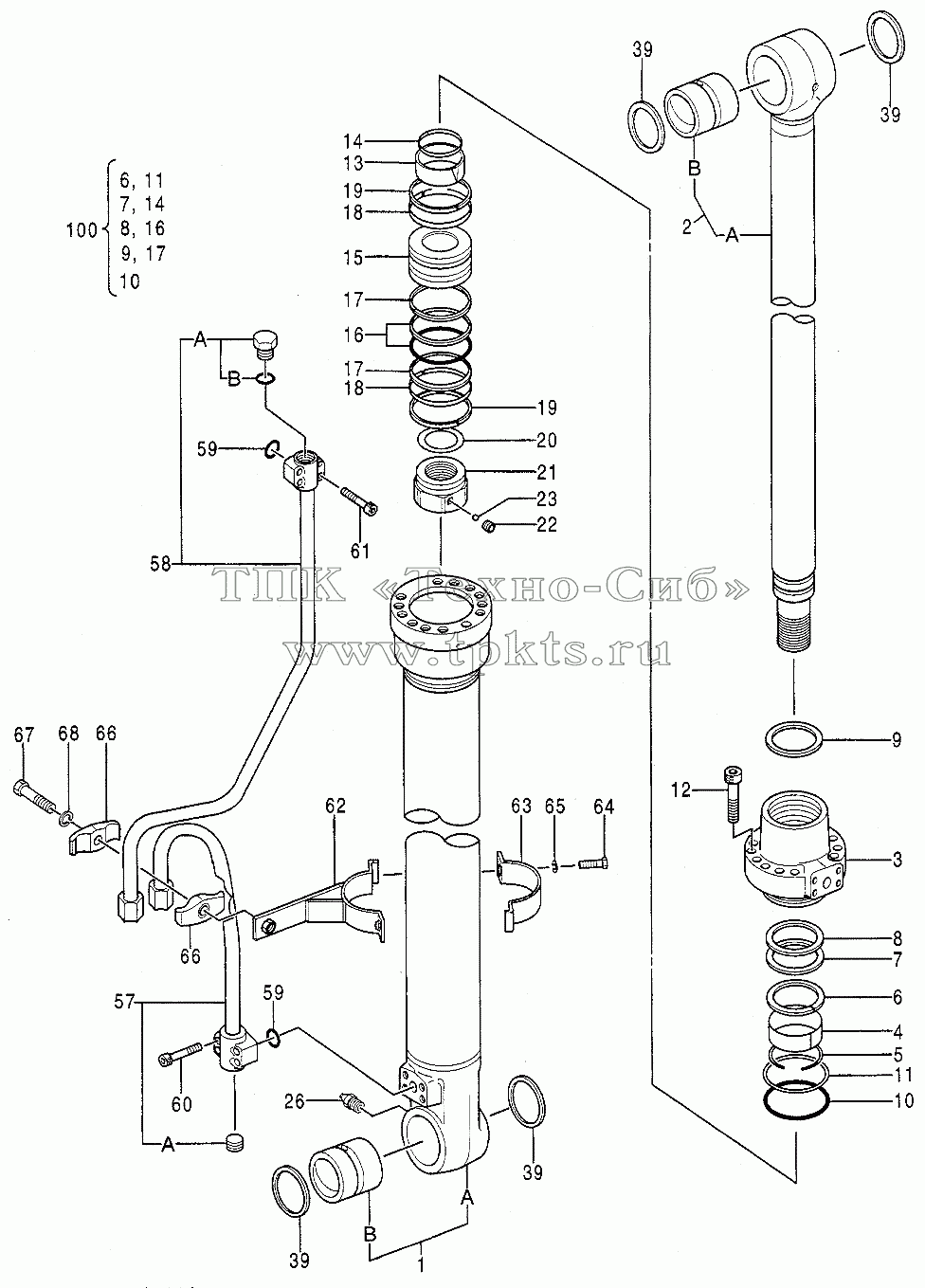

Каталоги запасных частей к спецтехнике Hitachi Компоненты EX-120-2 CYL., BOOM (R)
1
1A
1B
1B
2
2A
2B
3
4
5
6
6
7
7
8
8
9
9
9
10
10
11
11
12
13
14
14
15
16
16
17
17
17
18
18
19
19
20
21
22
23
26
39
39
39
39
57
57A
58
58A
58B
59
59
60
61
62
63
64
65
66
66
67
68
100
100
100
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 4257642 |
4257642 |
|
CYL., BOOM |
В корзину
|
| 1 |
4286455 |
|
TUBE, CYL. ASSY |
В корзину
|
| 1A |
0408801 |
|
TUBE, CYL. |
В корзину
|
| 1B |
0174516 |
|
BUSHING |
В корзину
|
| 1B |
0408816 |
|
BUSHING, PIN |
В корзину
|
| 2 |
42В6456 |
|
ROD, PISTON ASSY |
В корзину
|
| 2A |
0408802 |
|
ROD, PISTON |
В корзину
|
| 2B |
0140808 |
|
BUSHING |
В корзину
|
| 3 |
0408803 |
|
HEAD, CYL. |
В корзину
|
| 4 |
0310304 |
|
BUSHING, PIN |
В корзину
|
| 5 |
0271304 |
|
RING, RETAINING |
В корзину
|
| 6 |
0408804 |
|
RING |
В корзину
|
| 7 |
0271309 |
|
PACKING, U-RING |
В корзину
|
| 8 |
0271310 |
|
RING, BACK-UP |
В корзину
|
| 9 |
0271308 |
|
RING, WIPER |
В корзину
|
| 9 |
0409503 |
|
RING, WIPER |
В корзину
|
| 10 |
А811100 |
|
O-RING |
В корзину
|
| 11 |
0310506 |
|
RING, BACK-UP |
В корзину
|
| 12 |
0408805 |
|
BOLT, SOCKET |
В корзину
|
| 13 |
0408806 |
|
BRG., CUSHION |
В корзину
|
| 14 |
0408807 |
|
SEAL |
В корзину
|
| 15 |
0408808 |
|
PISTION |
В корзину
|
| 16 |
0310508 |
|
RING, SEAL |
В корзину
|
| 17 |
0408809 |
|
RING, BACK-UP |
В корзину
|
| 18 |
0310509 |
|
RING |
В корзину
|
| 19 |
0310510 |
|
RING, SLIDE |
В корзину
|
| 20 |
0310514 |
|
SHIM |
В корзину
|
| 21 |
0310511 |
|
NUT |
В корзину
|
| 22 |
0309011 |
|
SCREW, SET |
В корзину
|
| 23 |
0111707 |
|
BALL, STEEL |
В корзину
|
| 26 |
J75481 |
|
FITTING, GREASE |
В корзину
|
| 39 |
0408810 |
|
RING, WIPER |
В корзину
|
| 39 |
4084578 |
|
SEAL, DUST |
В корзину
|
| 57 |
0408811 |
|
PIPE |
В корзину
|
| 57A |
94-2013 |
|
PLUG |
В корзину
|
| 58 |
0408812 |
|
PIPE |
В корзину
|
| 58A |
4174541 |
|
PLUG |
В корзину
|
| 58B |
4506418 |
|
O-RING |
В корзину
|
| 59 |
4509181 |
|
O-RING |
В корзину
|
| 60 |
0309019 |
|
BOLT, SOCKET |
В корзину
|
| 61 |
0310310 |
|
BOLT, SOCKET |
В корзину
|
| 62 |
0408814 |
|
BAND |
В корзину
|
| 63 |
0310707 |
|
BAND |
В корзину
|
| 64 |
0408815 |
|
BOLT |
В корзину
|
| 65 |
0325913 |
|
WASHER |
В корзину
|
| 66 |
0310312 |
|
HOLDER |
В корзину
|
| 67 |
0224115 |
|
BOLT |
В корзину
|
| 68 |
0208516 |
|
WASHER, SPRING |
В корзину
|
| 100 |
4286459 |
|
KIT, SEAL |
В корзину
|
| 100 |
4320990 |
|
KIT, SEAL |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
