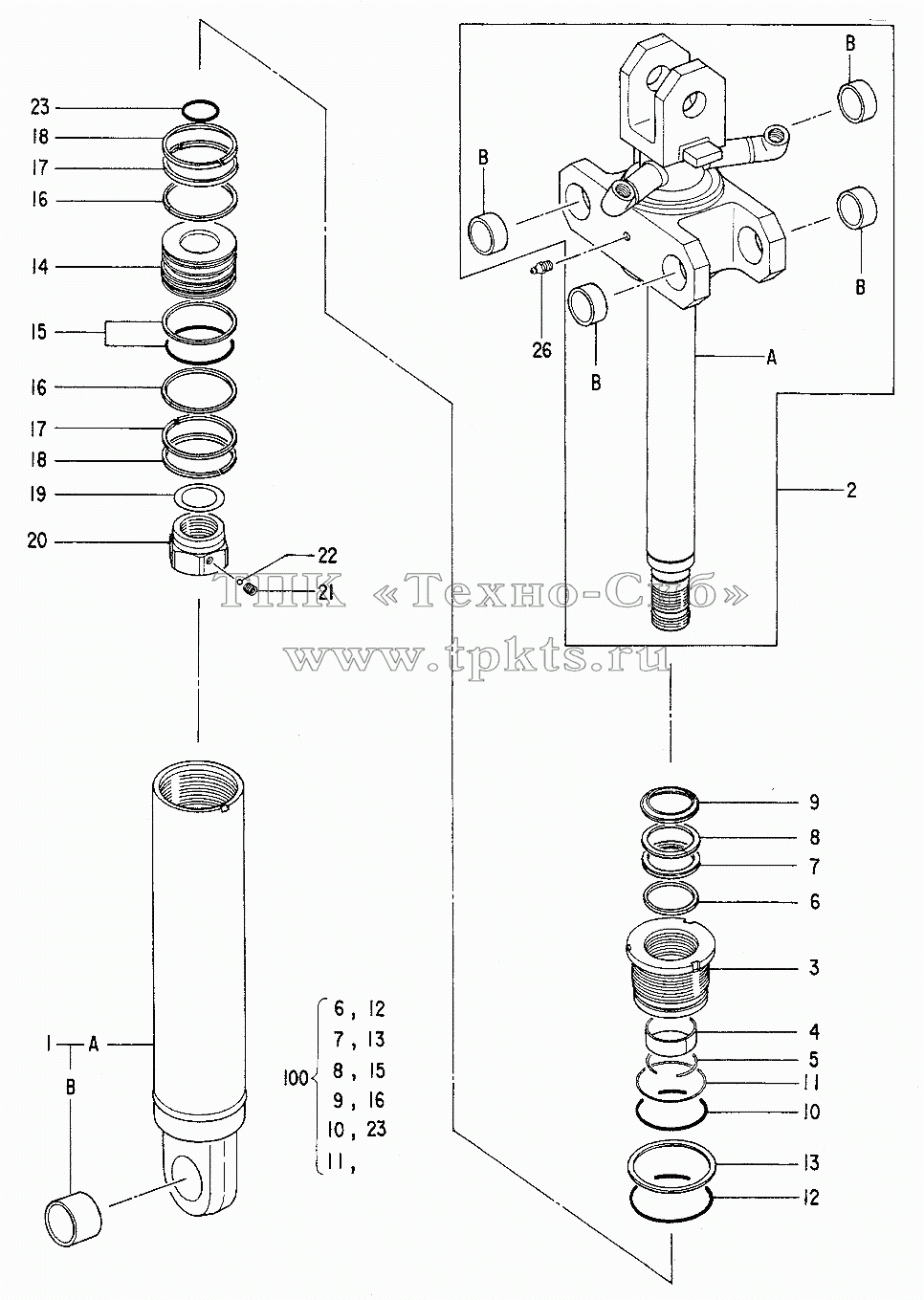

Каталоги запасных частей к спецтехнике Hitachi Компоненты EX-120-2 CYL., CLAMSHELL
1
1A
1B
2
2A
2B
2B
2B
2B
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
15
15
16
16
16
17
17
18
18
19
20
21
22
23
23
26
100
Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
4288744 |
4288744 |
|
CYL. |
В корзину
|
1 |
4323933 |
|
TUBE, CYL. ASSY |
В корзину
|
1A |
0496601 |
|
TUBE, CYL. |
В корзину
|
1B |
0193014 |
|
BUSHING |
В корзину
|
2 |
4323934 |
|
ROD, PISTON ASSY |
В корзину
|
2A |
0496602 |
|
ROD, PISTON |
В корзину
|
2B |
4506146 |
|
BUSHING |
В корзину
|
3 |
0496603 |
|
HEAD, CYL. |
В корзину
|
4 |
0310504 |
|
BUSHING |
В корзину
|
5 |
0240904 |
|
RING, RETAINING |
В корзину
|
6 |
0409605 |
|
RING |
В корзину
|
7 |
0240911 |
|
PACKING, U-RING |
В корзину
|
8 |
0240912 |
|
RING, BACK-UP |
В корзину
|
9 |
0240910 |
|
RING, WIPER |
В корзину
|
10 |
А811110 |
|
O-RING |
В корзину
|
11 |
0310904 |
|
RING, BACK-UP |
В корзину
|
12 |
А810115 |
|
O-RING |
В корзину
|
13 |
4039697 |
|
WASHER, LOCK |
В корзину
|
14 |
0496604 |
|
PISTON |
В корзину
|
15 |
0225614 |
|
RING, SEAL |
В корзину
|
16 |
0496605 |
|
RING, BACK-UP |
В корзину
|
17 |
0310907 |
|
RING |
В корзину
|
18 |
0310908 |
|
RING |
В корзину
|
19 |
0409010 |
|
SHIM |
В корзину
|
20 |
0409011 |
|
NUT |
В корзину
|
21 |
0309011 |
|
SCREW, SET |
В корзину
|
22 |
0111707 |
|
BALL, STEEL |
В корзину
|
23 |
А811055 |
|
O-RING |
В корзину
|
26 |
J75481 |
|
FITTING, GREASE |
В корзину
|
100 |
4323935 |
|
KIT, SEAL |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
