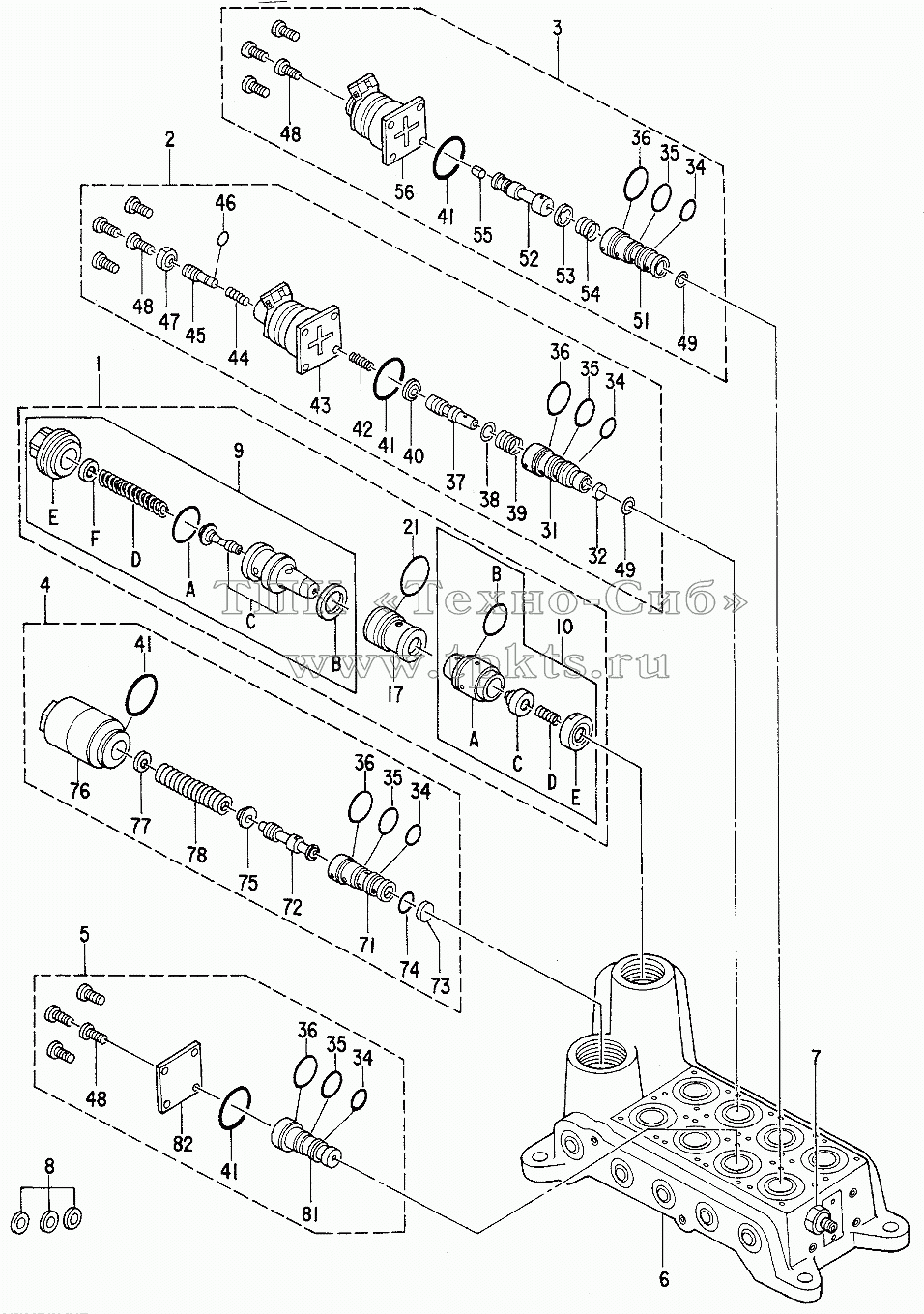

Каталоги запасных частей к спецтехнике Hitachi Компоненты EX-120-2 VALVE, SOLENOID
1
1-9
1-9A
1-9B
1-9C
1-9D
1-9E
1-9F
1-10
1-10A
1-10B
1-10C
1-10D
1-10E
1-17
1-21
2
2-31
2-32
2-34
2-35
2-36
2-37
2-38
2-39
2-40
2-41
2-42
2-43
2-44
2-45
2-46
2-47
2-48
2-49
3
3-34
3-35
3-36
3-41
3-48
3-49
3-51
3-52
3-53
3-54
3-55
3-56
4
4-34
4-35
4-36
4-41
4-71
4-72
4-73
4-74
4-75
4-76
4-77
4-78
5
5-34
5-35
5-36
5-41
5-48
5-81
5-82
6
7
8
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 4276904 |
4276904 |
|
VALVE, SOL. |
В корзину
|
| 1 |
4289288 |
|
VALVE, RELIEF ASSY |
В корзину
|
| 1-9 |
4309970 |
|
VALVE, RELIEF |
В корзину
|
| 1-9A |
0308705 |
|
O-RING |
В корзину
|
| 1-9B |
0308704 |
|
GASKET |
В корзину
|
| 1-9C |
0308703 |
|
VALVE ASS'Y |
В корзину
|
| 1-9D |
0408408 |
|
SPRING |
В корзину
|
| 1-9E |
0308709 |
|
PLUG |
В корзину
|
| 1-9F |
SHIM |
|
SHIM |
В корзину
|
| 1-10 |
4309971 |
|
VALVE, CHECK |
В корзину
|
| 1-10A |
0408401 |
|
SEAT |
В корзину
|
| 1-10B |
0408402 |
|
O-RING |
В корзину
|
| 1-10C |
0408403 |
|
VALVE, CHECK |
В корзину
|
| 1-10D |
0408404 |
|
SPRING |
В корзину
|
| 1-10E |
0408405 |
|
CAP |
В корзину
|
| 1-17 |
0408406 |
|
SLEEVE |
В корзину
|
| 1-21 |
0408407 |
|
O-RING |
В корзину
|
| 2 |
4288336 |
|
VALVE, SOLENOID ASSY |
В корзину
|
| 2-31 |
SLEEVE |
|
SLEEVE |
В корзину
|
| 2-32 |
PLATE |
|
PLATE |
В корзину
|
| 2-34 |
0408409 |
|
O-RING |
В корзину
|
| 2-35 |
0408410 |
|
O-RING |
В корзину
|
| 2-36 |
0408411 |
|
O-RING |
В корзину
|
| 2-37 |
SPOOL |
|
SPOOL |
В корзину
|
| 2-38 |
WASHER |
|
WASHER |
В корзину
|
| 2-39 |
SPRING |
|
SPRING |
В корзину
|
| 2-40 |
DIAPHRAGM |
|
DIAPHRAGM |
В корзину
|
| 2-41 |
0408412 |
|
O-RING |
В корзину
|
| 2-42 |
SPRING |
|
SPRING |
В корзину
|
| 2-43 |
SOLENOID |
|
SOLENOID |
В корзину
|
| 2-44 |
SPRING |
|
SPRING |
В корзину
|
| 2-45 |
SCREW |
|
SCREW |
В корзину
|
| 2-46 |
O-RING |
|
O-RING |
В корзину
|
| 2-47 |
NUT |
|
NUT |
В корзину
|
| 2-48 |
0408413 |
|
BOLT, SOCKET |
В корзину
|
| 2-49 |
WASHER |
|
WASHER |
В корзину
|
| 3 |
4288337 |
|
VALVE, SOLENOID ASSY |
В корзину
|
| 3-34 |
0408409 |
|
O-RING |
В корзину
|
| 3-35 |
0408410 |
|
O-RING |
В корзину
|
| 3-36 |
0408411 |
|
O-RING |
В корзину
|
| 3-41 |
0408412 |
|
O-RING |
В корзину
|
| 3-48 |
0408413 |
|
BOLT, SOCKET |
В корзину
|
| 3-49 |
WASHER |
|
WASHER |
В корзину
|
| 3-51 |
SLEEVE |
|
SLEEVE |
В корзину
|
| 3-52 |
SPOOL |
|
SPOOL |
В корзину
|
| 3-53 |
RING |
|
RING |
В корзину
|
| 3-54 |
SPRING |
|
SPRING |
В корзину
|
| 3-55 |
ROD |
|
ROD |
В корзину
|
| 3-56 |
SOLENOID |
|
SOLENOID |
В корзину
|
| 4 |
4308987 |
|
VALVE ASSY |
В корзину
|
| 4-34 |
0408409 |
|
O-RING |
В корзину
|
| 4-35 |
0408410 |
|
O-RING |
В корзину
|
| 4-36 |
0408411 |
|
O-RING |
В корзину
|
| 4-41 |
0408412 |
|
O-RING |
В корзину
|
| 4-71 |
SLEEVE |
|
SLEEVE |
В корзину
|
| 4-72 |
SPOOL |
|
SPOOL |
В корзину
|
| 4-73 |
PLATE |
|
PLATE |
В корзину
|
| 4-74 |
4506412 |
|
O-RING |
В корзину
|
| 4-75 |
PLUG |
|
PLUG |
В корзину
|
| 4-76 |
PLUG |
|
PLUG |
В корзину
|
| 4-77 |
SHIM |
|
SHIM |
В корзину
|
| 4-78 |
SPRING |
|
SPRING |
В корзину
|
| 5 |
4289290 |
|
SLEEVE ASSY |
В корзину
|
| 5-34 |
0408409 |
|
O-RING |
В корзину
|
| 5-35 |
0408410 |
|
O-RING |
В корзину
|
| 5-36 |
0408411 |
|
O-RING |
В корзину
|
| 5-41 |
0408412 |
|
O-RING |
В корзину
|
| 5-48 |
0408413 |
|
BOLT, SOCKET |
В корзину
|
| 5-81 |
0408415 |
|
SLEEVE |
В корзину
|
| 5-82 |
0408416 |
|
PLATE |
В корзину
|
| 6 |
HOUSING |
|
HOUSING |
В корзину
|
| 7 |
0408414 |
|
ADAPTER |
В корзину
|
| 8 |
4293211 |
|
SHIM, SET |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
