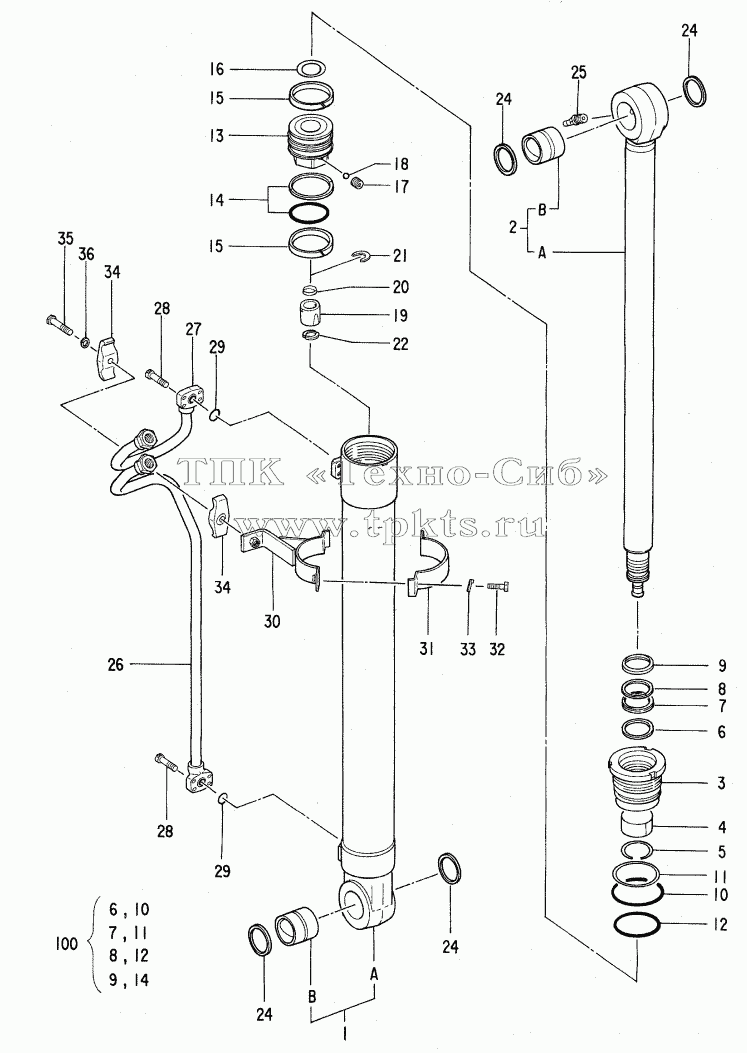

Каталоги запасных частей к спецтехнике Hitachi Компоненты EX-60-3 ARM CYLINDER <OFFSET BOOM>
1
1A
1B
2
2A
2B
3
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
14
14
15
15
16
17
18
19
20
21
22
24
24
24
24
25
26
27
28
28
29
29
30
31
32
33
34
34
35
36
100
Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
4295802 |
4295802 |
|
CYL. ARM |
В корзину
|
1 |
0486901 |
|
TUBE CYL. ASSY |
В корзину
|
1A |
TUBECYL |
|
TUBE CYL |
В корзину
|
1B |
0396102 |
|
BUSHING |
В корзину
|
2 |
0486902 |
|
ROD PISTON |
В корзину
|
2A |
RODPISTON |
|
ROD PISTON |
В корзину
|
2B |
0396102 |
|
BUSHING |
В корзину
|
3 |
0444705 |
|
HEAD CYL. |
В корзину
|
4 |
0444706 |
|
BUSHING |
В корзину
|
5 |
0225704 |
|
RING, RETAINING |
В корзину
|
6 |
0225714 |
|
RING |
В корзину
|
7 |
0225711 |
|
PACKING, URING |
В корзину
|
8 |
0225712 |
|
RING, BACK-UP |
В корзину
|
9 |
0225710 |
|
RING, WIPER |
В корзину
|
10 |
А811090 |
|
O-RING |
В корзину
|
11 |
0310606 |
|
RING, BACK-UP |
В корзину
|
12 |
А810095 |
|
O-RING |
В корзину
|
13 |
0444707 |
|
PISTON |
В корзину
|
14 |
0310608 |
|
RING, SEAL |
В корзину
|
15 |
0333007 |
|
RING SLIDE |
В корзину
|
16 |
0333008 |
|
SHIM |
В корзину
|
17 |
0310612 |
|
SCREW, SET |
В корзину
|
18 |
0111818 |
|
BALL, STEEL |
В корзину
|
19 |
0444708 |
|
BRG. CUSHION |
В корзину
|
20 |
0444709 |
|
SEAL CUSHION |
В корзину
|
21 |
0444710 |
|
RING RETAINING |
В корзину
|
22 |
0396211 |
|
STOPPER |
В корзину
|
24 |
0444609 |
|
RING WIPER |
В корзину
|
25 |
0159411 |
|
FITTING, GREASE |
В корзину
|
26 |
0486903 |
|
PIPE |
В корзину
|
27 |
0486904 |
|
PIPE |
В корзину
|
28 |
М340825 |
|
BOLT, SOCKET |
В корзину
|
29 |
4509181 |
|
O-RING |
В корзину
|
30 |
0486905 |
|
BAND |
В корзину
|
31 |
0444714 |
|
BAND |
В корзину
|
32 |
0408815 |
|
BOLT |
В корзину
|
33 |
0325913 |
|
WASHER |
В корзину
|
34 |
0310312 |
|
HOLDER |
В корзину
|
35 |
0224115 |
|
BOLT |
В корзину
|
36 |
0208516 |
|
WASHER, SPRING |
В корзину
|
100 |
4306445 |
|
KITSEAL |
В корзину
|
