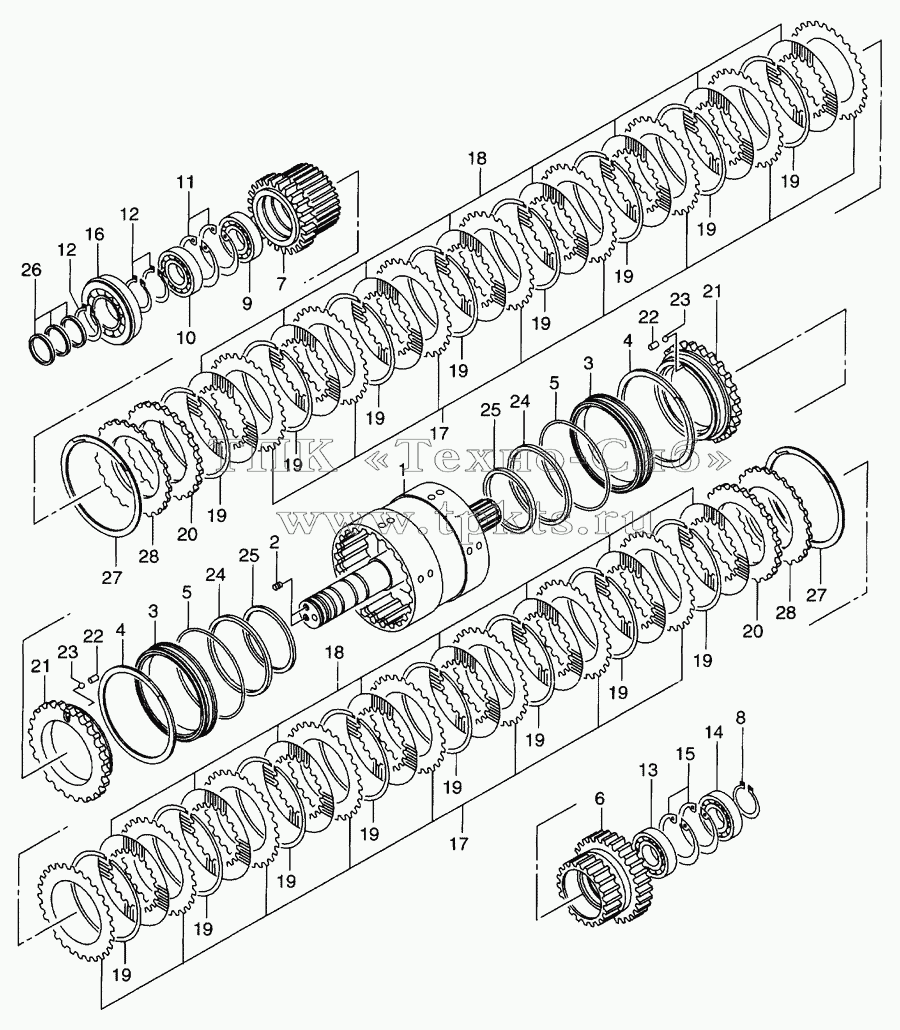

Каталоги запасных частей к спецтехнике Hitachi LX-110-7 Clutch(forvard&reverse)
1
2
3
3
4
4
5
5
6
7
8
9
10
11
12
12
13
14
15
16
17
17
18
18
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
27
27
27
28
28
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
16422-50392 |
|
SHAFT&DRUM |
В корзину
|
| 2 |
14813-82341 |
|
PLUG |
В корзину
|
| 3 |
16422-52982 |
|
SPACER |
В корзину
|
| 4 |
16422-53152 |
|
RING, SNAP |
В корзину
|
| 5 |
16422-53141 |
|
O-RING |
В корзину
|
| 6 |
16752-53291 |
|
GEAR |
В корзину
|
| 7 |
16422-53651 |
|
GEAR |
В корзину
|
| 8 |
02100-00045 |
|
RING, SNAP |
В корзину
|
| 9 |
03001-06010 |
|
BEARING |
В корзину
|
| 10 |
03011-06010 |
|
BEARING |
В корзину
|
| 11 |
02110-00080 |
|
RING, SNAP |
В корзину
|
| 12 |
02100-00050 |
|
RING, SNAP |
В корзину
|
| 13 |
03001-06009 |
|
BEARING |
В корзину
|
| 14 |
03011-06009 |
|
BEARING |
В корзину
|
| 15 |
02110-00075 |
|
RING, SNAP |
В корзину
|
| 16 |
03006-06310 |
|
BEARING |
В корзину
|
| 17 |
16422-52271 |
|
PLATE |
В корзину
|
| 18 |
16422-52281 |
|
PLATE |
В корзину
|
| 19 |
16422-52712 |
|
SPRING |
В корзину
|
| 20 |
16772-53131 |
|
PLATE, END |
В корзину
|
| A |
16422-50381 |
|
PISTON ASSY |
В корзину
|
| 21 |
PISTON |
|
PISTON |
В корзину
|
| 22 |
16422-53161 |
|
SEAT, VALVE |
В корзину
|
| 23 |
03190-00006 |
|
BALL |
В корзину
|
| 24 |
16422-53731 |
|
RING, SEAL |
В корзину
|
| 25 |
16422-53741 |
|
RING, SEAL |
В корзину
|
| 26 |
16422-52741 |
|
RING, SEAL |
В корзину
|
| 27 |
16422-53171 |
|
RING,SNAP |
В корзину
|
| 27 |
16382-53031 |
|
RING,SNAP |
В корзину
|
| 28 |
16762-53062 |
|
SPRING, BELLEVILLE |
В корзину
|
