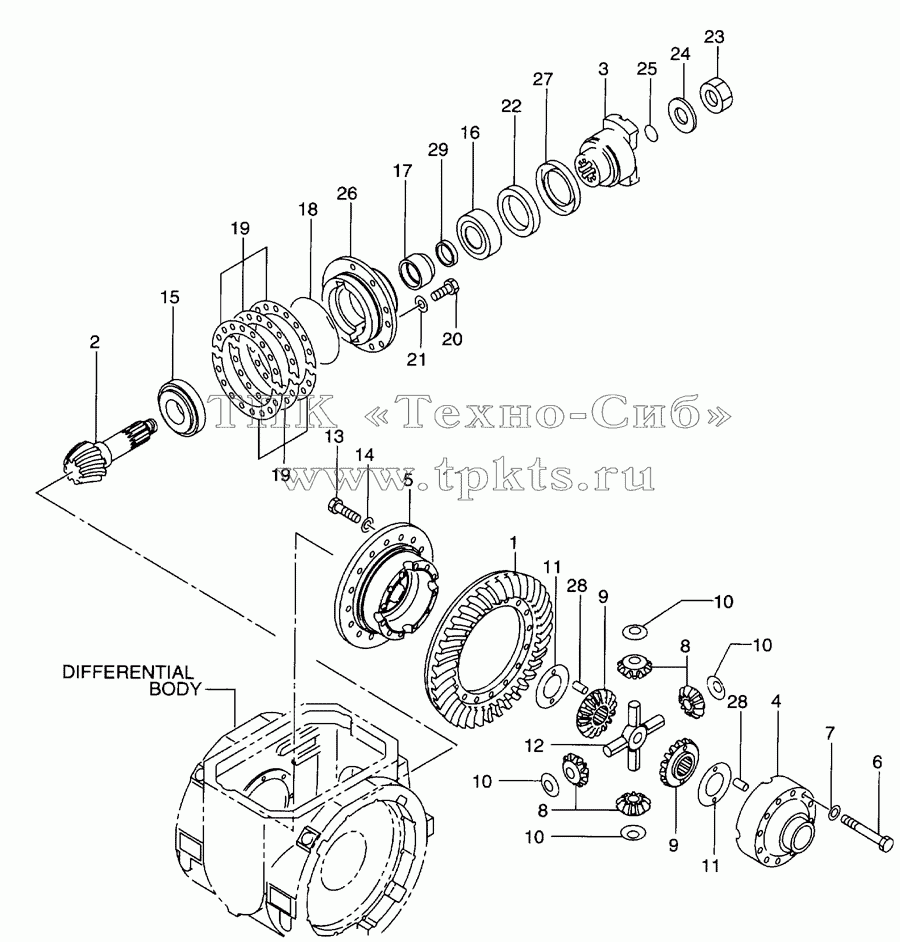

Каталоги запасных частей к спецтехнике Hitachi LX-110-7 Drive axle — front(3/3)
1
2
3
4
5
6
7
8
8
9
9
10
10
10
10
11
11
12
13
14
15
16
17
18
19
19
19
19
20
21
22
23
24
24
25
26
27
28
28
29
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| A1 |
16423-00001 |
|
FRONT AXLE ASSY |
В корзину
|
| A1 |
16483-00001 |
|
FRONT AXLE ASSY |
В корзину
|
| S1 |
16423-57001 |
|
GEAR SET |
В корзину
|
| 1 |
GEAR,RING |
|
GEAR,RING |
В корзину
|
| 2 |
GEAR,PINION |
|
GEAR,PINION |
В корзину
|
| 3 |
16423-52082 |
|
FLANGE |
В корзину
|
| S2 |
16423-57011 |
|
CROSS CASE SET |
В корзину
|
| 4 |
CASE,(B) |
|
CASE,(B) |
В корзину
|
| 5 |
CASE,(A) |
|
CASE,(A) |
В корзину
|
| 6 |
01106-12100 |
|
BOLT |
В корзину
|
| 7 |
16113-02581 |
|
WASHER |
В корзину
|
| 8 |
16523-52041 |
|
GEAR, PINION |
В корзину
|
| 9 |
16523-52051 |
|
GEAR, SIDE |
В корзину
|
| 10 |
16753-52101 |
|
WASHER |
В корзину
|
| 11 |
10060-12121 |
|
WASHER |
В корзину
|
| 12 |
16423-52031 |
|
SPIDER |
В корзину
|
| 13 |
01106-14040 |
|
BOLT |
В корзину
|
| 14 |
16263-52101 |
|
WASHER |
В корзину
|
| 15 |
101K3-52091 |
|
BEARING |
В корзину
|
| 16 |
16423-52381 |
|
BEARING |
В корзину
|
| 17 |
16423-52361 |
|
SPACER |
В корзину
|
| 18 |
03310-01650 |
|
О RING |
В корзину
|
| 19 |
16423-52141 |
|
SHIM |
В корзину
|
| 19 |
16423-52151 |
|
SHIM |
В корзину
|
| 19 |
16423-52161 |
|
SHIM |
В корзину
|
| 20 |
01106-12035 |
|
BOLT |
В корзину
|
| 21 |
26063-02111 |
|
WASHER |
В корзину
|
| 22 |
16423-52093 |
|
SEAL, OIL |
В корзину
|
| 23 |
16323-52651 |
|
NUT |
В корзину
|
| 24 |
16753-52091 |
|
WASHER |
В корзину
|
| 24 |
16563-52021 |
|
WASHER |
В корзину
|
| 25 |
03330-00290 |
|
О RING |
В корзину
|
| 26 |
16423-52043 |
|
CAGE, BEARING |
В корзину
|
| 27 |
16423-52171 |
|
COVER, DUST |
В корзину
|
| 28 |
10060-12041 |
|
PIN |
В корзину
|
| 29 |
16423-52371 |
|
SPACER |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
