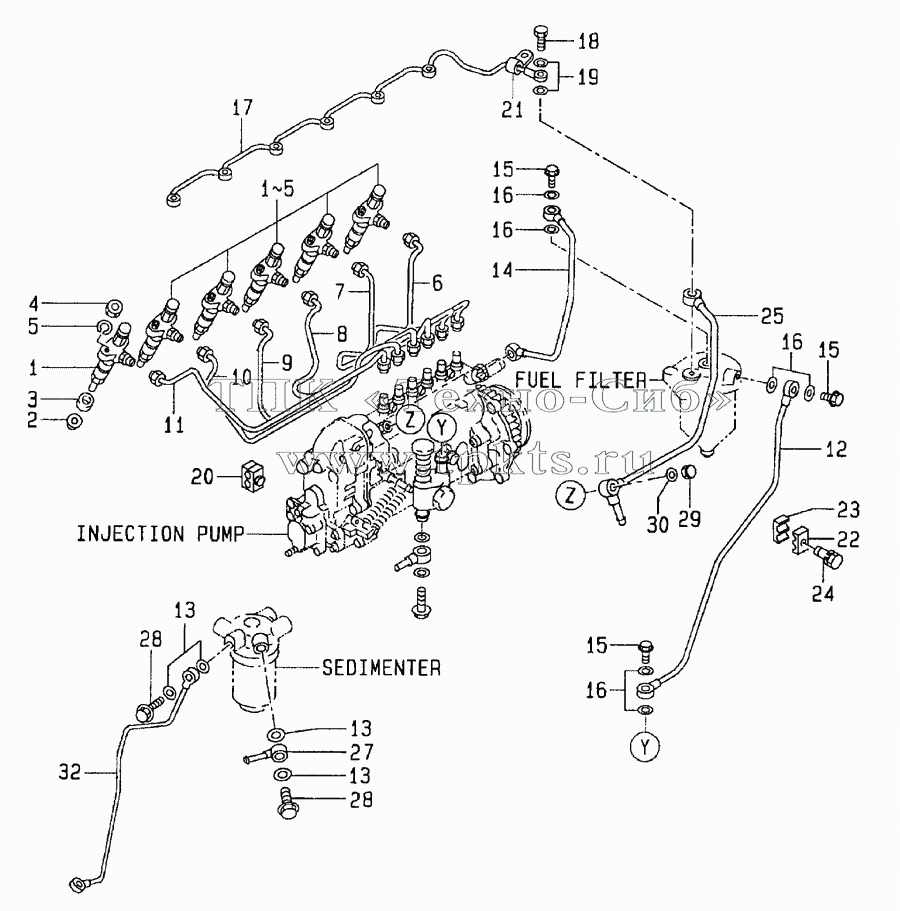

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | 1-15300-394-0 | NOZZLE | В корзину | |
K | 1-87811-223-3 | REPAIR KIT | В корзину | |
2 | 5-15315-003-0 | PACKING | В корзину | |
3 | 9-15339-051-0 | COVER,DUST | В корзину | |
4 | 9-0911-0408-0 | NUT | В корзину | |
5 | 9-0915-0508-0 | WASHER | В корзину | |
6 | 1-15415-847-0 | PIPE,NO.1 | В корзину | |
7 | 1-15415-848-0 | PIPE,N0.2 | В корзину | |
8 | 1-15415-849-0 | PIPE,N0.3 | В корзину | |
9 | 1-15415-850-0 | PIPE.NO.4 | В корзину | |
10 | 1-15415-851-1 | PIPE,N0.5 | В корзину | |
11 | 1-15415-852-1 | PIPE.NO.6 | В корзину | |
12 | 1-15415-844-0 | PIPE | В корзину | |
13 | 1-09630-085-0 | GASKET | В корзину | |
14 | 1-15415-845-0 | PIPE | В корзину | |
15 | 1-09675-086-0 | BOLT, JOINT | В корзину | |
16 | 1-09630-085-0 | GASKET | В корзину | |
17 | 1-15412-471-1 | PIPE | В корзину | |
18 | 1-09675-037-1 | BOLT | В корзину | |
19 | 1-09630-082-0 | GASKET | В корзину | |
20 | 9-15419-612-0 | CLIP | В корзину | |
21 | 9-0952-4555-0 | CLIP | В корзину | |
22 | 5-09709-103-0 | CLIP | В корзину | |
23 | 5-09709-104-0 | CLIP | В корзину | |
24 | 0-5004-0630-0 | BOLT | В корзину | |
25 | 1-15415-846-0 | PIPE | В корзину | |
26 | 9-15419-613-0 | CLIP | В корзину | |
27 | 5-15411-223-1 | PIPE | В корзину | |
28 | 1 -09675-086-0 | BOLT,EYE | В корзину | |
28 | 1-09675-063-0 | BOLT | В корзину | |
29 | 1-09468-002-1 | NUT | В корзину | |
30 | 1-09630-085-0 | GASKET | В корзину | |
31 | 9-15419-614-0 | CLIP | В корзину | |
32 | 1-15415-884-0 | PIPE | В корзину |
