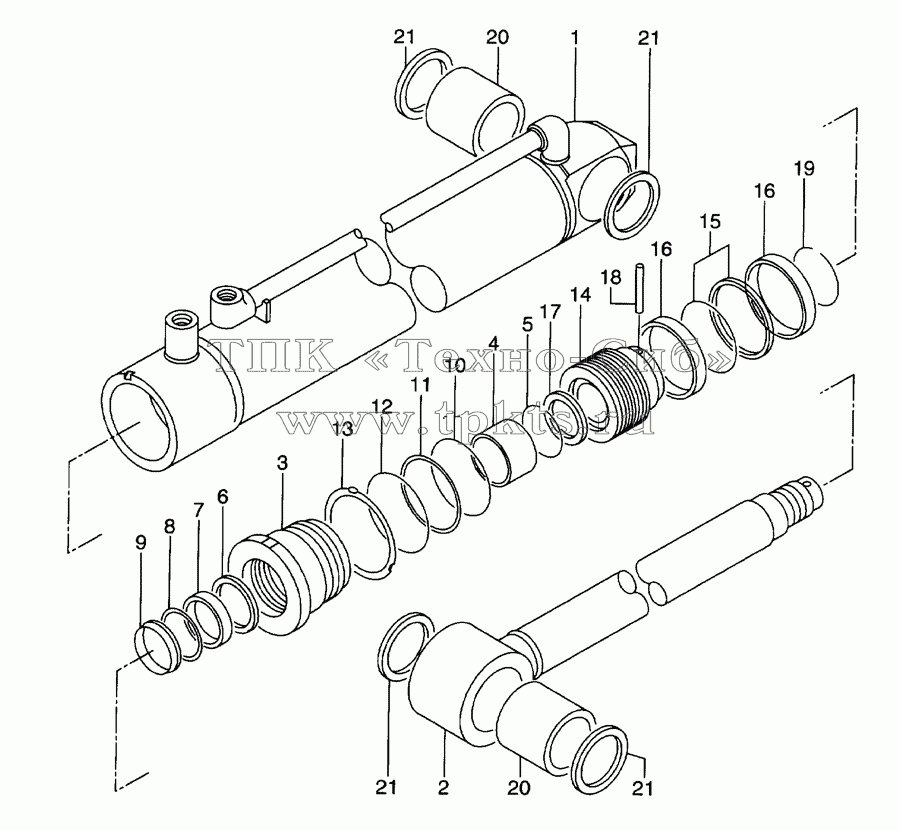

Каталоги запасных частей к спецтехнике Hitachi LX-110-7 Logger(clamp cylinder)(TL047-648)
A
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
20
21
21
21
21
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| A |
56380-56271 |
|
CLAMP CYLINDER |
В корзину
|
| 1 |
B-30277-25701 |
|
TUBE,CYLINDER |
В корзину
|
| 2 |
B-30277-25702 |
|
ROD,PISTON |
В корзину
|
| 3 |
26448-47051 |
|
HEAD,CYLINDER |
В корзину
|
| K |
26388-57111 |
|
REPAIR KIT |
В корзину
|
| 4 |
26448-47061 |
|
BUSHING |
В корзину
|
| 5 |
26448-47071 |
|
RING,SNAP |
В корзину
|
| 6 |
26448-47081 |
|
RING,BUFFER |
В корзину
|
| 7 |
26448-47091 |
|
U RING |
В корзину
|
| 8 |
26448-47101 |
|
RING,BACK UP |
В корзину
|
| 9 |
26448-47111 |
|
RING,WIPER |
В корзину
|
| 10 |
03320-01000 |
|
O RING |
В корзину
|
| 11 |
03360-01000 |
|
RING,BACK UP |
В корзину
|
| 12 |
03350-01000 |
|
O RING |
В корзину
|
| 13 |
26448-47121 |
|
WASHER |
В корзину
|
| 14 |
B-30221-11066 |
|
PISTON |
В корзину
|
| 15 |
26448-47141 |
|
RING,SEAL |
В корзину
|
| 16 |
26448-47151 |
|
RING,SLIDE |
В корзину
|
| 17 |
26388-57471 |
|
SHIM |
В корзину
|
| 18 |
26448-47171 |
|
PIN |
В корзину
|
| 19 |
26448-47181 |
|
RING,SNAP |
В корзину
|
| 20 |
26448-47191 |
|
BUSHING |
В корзину
|
| 21 |
26448-47201 |
|
RING,WIPER |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
