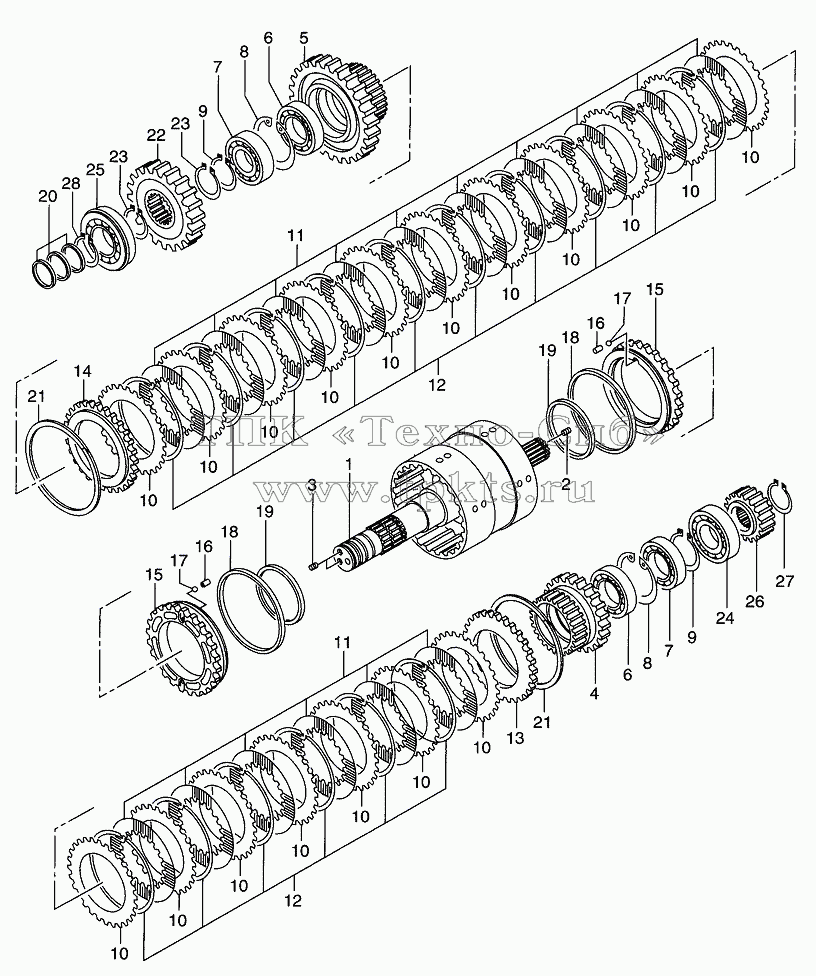

Каталоги запасных частей к спецтехнике Hitachi LX-130-7 CLUTCH (1ST&2ND)
1
2
3
4
5
6
6
7
7
8
8
9
9
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
10
11
11
12
12
13
14
15
15
16
16
17
17
18
18
19
19
20
21
21
22
23
23
24
25
26
27
28
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
16752-50312 |
|
SHAFT&DRUM |
В корзину
|
| 2 |
160G2-52011 |
|
ORIFICE |
В корзину
|
| 3 |
14813-82341 |
|
PLUG |
В корзину
|
| 4 |
16752-52931 |
|
GEAR |
В корзину
|
| 5 |
16562-52121 |
|
GEAR |
В корзину
|
| 6 |
03001-06012 |
|
BEARING |
В корзину
|
| 7 |
03011-06012 |
|
BEARING |
В корзину
|
| 8 |
02110-00095 |
|
RING, SNAP |
В корзину
|
| 9 |
02100-00060 |
|
RING, SNAP |
В корзину
|
| 10 |
16422-52271 |
|
PLATE |
В корзину
|
| 11 |
16422-52281 |
|
PLATE |
В корзину
|
| 12 |
16422-52712 |
|
SPRING |
В корзину
|
| 13 |
16422-52351 |
|
PLATE, END |
В корзину
|
| 14 |
16422-52351 |
|
PLATE, END |
В корзину
|
| А |
16422-50372 |
|
PISTON ASSY |
В корзину
|
| 15 |
PISTON |
|
PISTON |
В корзину
|
| 16 |
16422-53161 |
|
SEAT, VALVE |
В корзину
|
| 17 |
03190-00006 |
|
BALL |
В корзину
|
| 18 |
16422-53701 |
|
RING, SEAL |
В корзину
|
| 19 |
16422-53741 |
|
RING, SEAL |
В корзину
|
| 20 |
16422-52741 |
|
RING, SEAL |
В корзину
|
| 21 |
16832-53031 |
|
RING, SNAP |
В корзину
|
| 22 |
16752-52951 |
|
GEAR |
В корзину
|
| 22 |
16562-52181 |
|
GEAR |
В корзину
|
| 23 |
02100-00060 |
|
RING, SNAP |
В корзину
|
| 24 |
03000-06309 |
|
BEARING |
В корзину
|
| 25 |
03006-06310 |
|
BEARING |
В корзину
|
| 26 |
16422-52221 |
|
HUB, DISC |
В корзину
|
| 27 |
02100-00045 |
|
RING, SNAP |
В корзину
|
| 28 |
02100-00050 |
|
RING, SNAP |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
