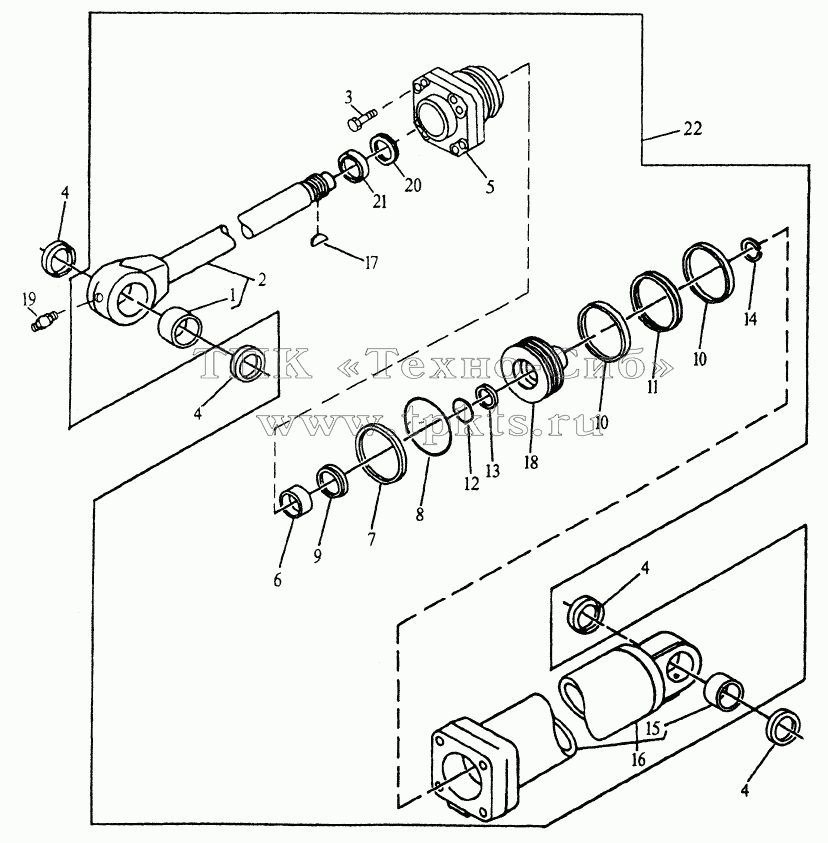

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | R85555 | BUSHING | В корзину | |
2 | АН139474 | ROD | В корзину | |
3 | 19М8629 | SCREW | В корзину | |
4 | Т102207 | SEAL | В корзину | |
5 | Н145439 | HYDR. CYLINDER ROD GUIDE | В корзину | |
6 | R85230 | BACK-UP RING | В корзину | |
7 | R98669 | BACK-UP RING | В корзину | |
8 | Н88900 | O-RING | В корзину | |
9 | RE25150 | SEAL | В корзину | |
10 | R85228 | WEAR RING | В корзину | |
11 | RE25146 | SEAL | В корзину | |
12 | R86192 | O-RING | В корзину | |
13 | R80521 | BACK-UP RING | В корзину | |
14 | R86103 | SNAP RING | В корзину | |
15 | R85555 | BUSHING | В корзину | |
16 | АН139463 | HYDRAULIC CYLINDER BARREL | В корзину | |
17 | R86102 | KEY | В корзину | |
18 | R93778 | PISTON | В корзину | |
19 | JD7759 | LUBRICATION FITTING | В корзину | |
20 | RE25149 | SEAL | В корзину | |
21 | RE25148 | SEAL | В корзину | |
22 | АН139265 | HYDRAULIC CYLINDER | В корзину |
