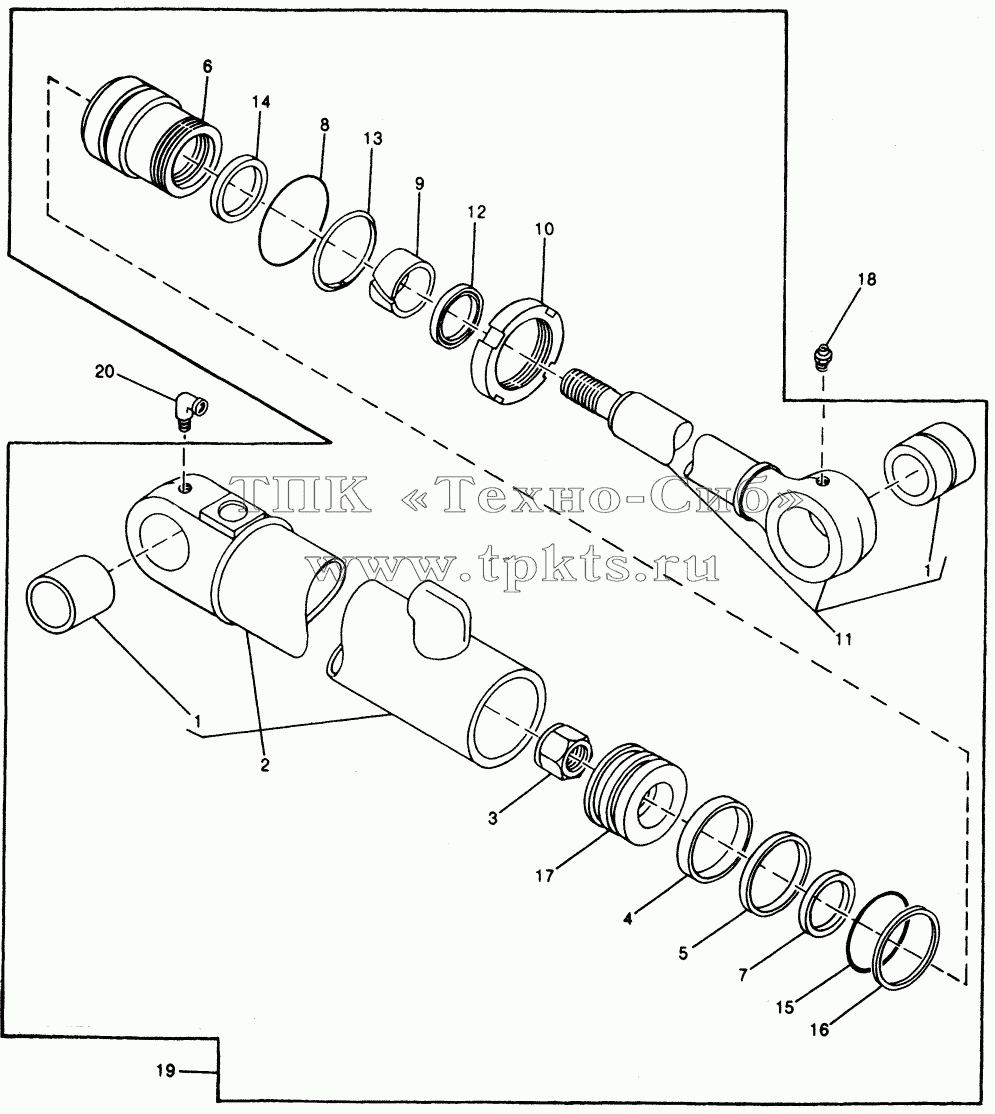

Позиция на иллюстрации | Заводской номер детали | Название детали | ||
---|---|---|---|---|
1 | R89940 | BUSHING | В корзину | |
2 | RE25050 | HYDRAULIC CYLINDER BARREL | В корзину | |
3 | R81866 | NUT | В корзину | |
4 | R81776 | WEAR RING | В корзину | |
5 | RE20344 | SEAL | В корзину | |
6 | R81766 | HYDR. CYLINDER ROD GUIDE | В корзину | |
7 | RE20491 | SEAL | В корзину | |
8 | R81788 | RING | В корзину | |
9 | R81779 | WEAR RING | В корзину | |
10 | R81794 | NUT | В корзину | |
11 | RE25052 | ROD | В корзину | |
12 | RE24535 | SEAL | В корзину | |
13 | R91730 | BACK-UP RING | В корзину | |
14 | R81856 | SEAL | В корзину | |
15 | R79101 | BACK-UP RING | В корзину | |
16 | R83576 | O-RING | В корзину | |
17 | R81771 | PISTON | В корзину | |
18 | JD7798 | LUBRICATION FITTING | В корзину | |
19 | RE24865 | HYDRAULIC CYLINDER | В корзину | |
20 | T56112 | ELBOW FITTING | В корзину |
