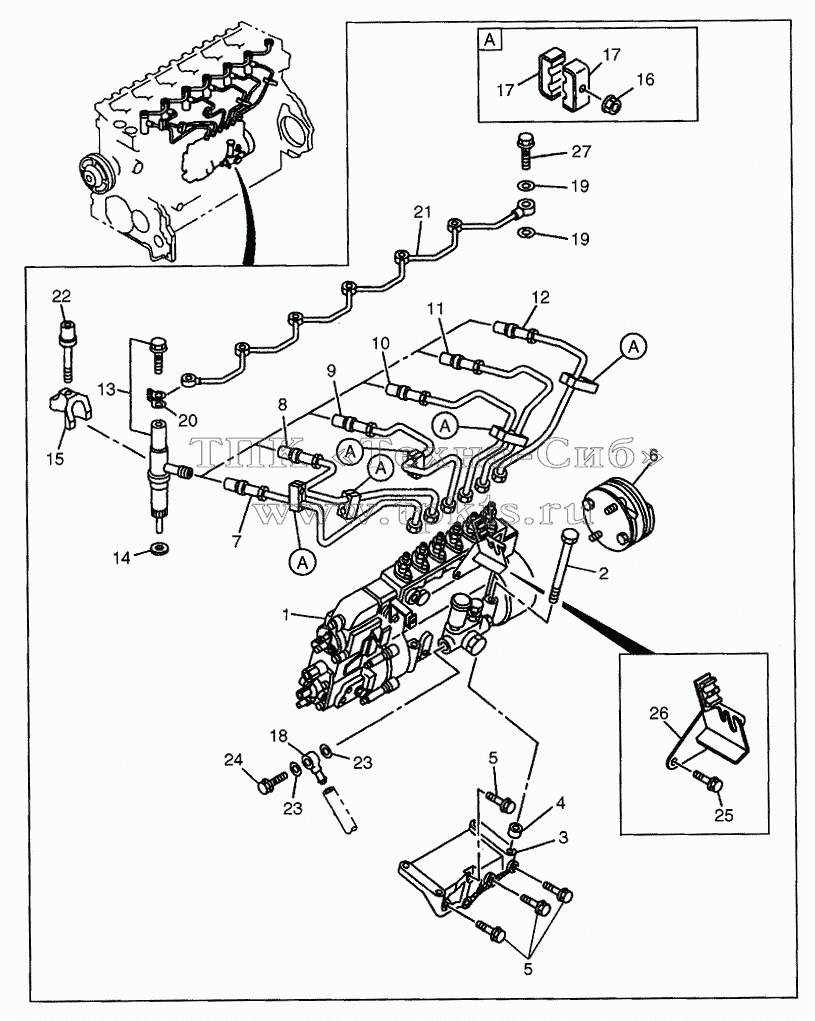

Каталоги запасных частей к спецтехнике Hitachi LX-160-7 INJECTION PIPING
1
1
1
1
2
3
4
5
5
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
17
18
19
19
20
21
22
23
23
24
25
26
26
27
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
1-15603-389-0 |
|
INJECTION PUMP |
В корзину
|
| 1 |
1-15603-417-0 |
|
INJECTION PUMP |
В корзину
|
| 1 |
1-15603-394-0 |
|
INJECTION PUMP |
В корзину
|
| 1 |
1-15603-418-0 |
|
INJECTION PUMP |
В корзину
|
| 2 |
0-2818-1080-0 |
|
BOLT |
В корзину
|
| 3 |
8-94390-483-0 |
|
BRACKET |
В корзину
|
| 4 |
9-19759-019-1 |
|
DOWEL |
В корзину
|
| 5 |
0-2818-1080-0 |
|
BOLT |
В корзину
|
| 5 |
0-2818-1040-0 |
|
BOLT |
В корзину
|
| 6 |
8-94396-483-1 |
|
COUPLING ASSY |
В корзину
|
| 7 |
1-15416-617-0 |
|
PIPE, No, 1 |
В корзину
|
| 8 |
1-15416-466-0 |
|
PIPE, No, 2 |
В корзину
|
| 9 |
1-15416-618-0 |
|
PIPE, No, 3 |
В корзину
|
| 10 |
1-15416-468-1 |
|
PIPE, No, 4 |
В корзину
|
| 11 |
1-15416-469-1 |
|
PIPE, No, 5 |
В корзину
|
| 12 |
1-15416-470-0 |
|
PIPE, No, 6 |
В корзину
|
| 13 |
1-15300-414-0 |
|
INJECTION NOZZLE ASSY |
В корзину
|
| 13 |
1-15300-404-0 |
|
INJECTION NOZZLE ASSY |
В корзину
|
| 14 |
1-15315-013-1 |
|
GASKET |
В корзину
|
| 14 |
8-97601-447-0 |
|
GASKET |
В корзину
|
| 15 |
8-94390-988-0 |
|
BRACKET |
В корзину
|
| 16 |
0-9115-0106-0 |
|
NUT |
В корзину
|
| 17 |
1-09701-132-0 |
|
CLIP |
В корзину
|
| 18 |
5-15411-223-1 |
|
PIPE |
В корзину
|
| 19 |
1-09630-083-0 |
|
GASKET |
В корзину
|
| 20 |
8-97600-925-0 |
|
GASKET |
В корзину
|
| 21 |
8-94390-451-0 |
|
PIPE |
В корзину
|
| 22 |
8-94390-989-1 |
|
BOLT |
В корзину
|
| 23 |
1-09630-085-0 |
|
GASKET |
В корзину
|
| 24 |
1-09675-063-0 |
|
BOLT |
В корзину
|
| 25 |
0-2869-0825-0 |
|
BOLT |
В корзину
|
| 26 |
1-23335-549-0 |
|
BRACKET |
В корзину
|
| 26 |
1-23335-553-0 |
|
BRACKET |
В корзину
|
| 27 |
8-94396-711-0 |
|
BOLT |
В корзину
|
