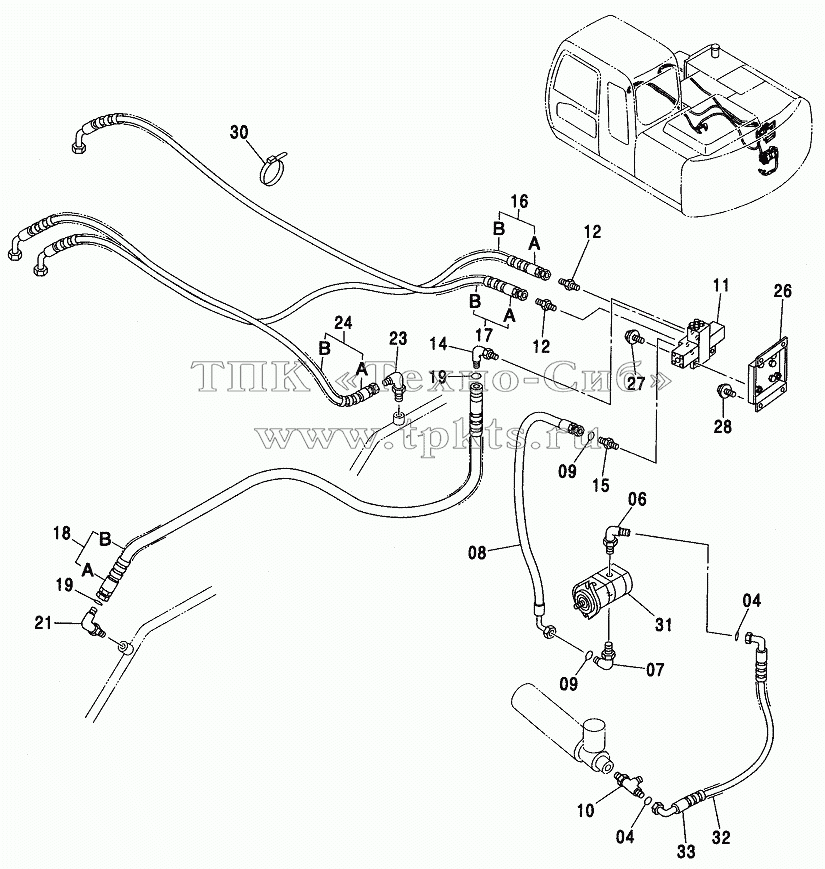

Каталоги запасных частей к спецтехнике Hitachi ZX-110 ADD. GEAR PUMP PIPING (30 LITER)
04
04
06
06A
07
07A
08
09
09
10
10A
11
12
12
12A
12A
14
14A
15
15A
16
16A
16B
17
17A
17B
18
18A
18B
19
19
21
21A
23
23A
24
24A
24B
26
27
27
28
28
30
31
32
33
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 04 |
4187308 |
|
O-RING |
В корзину
|
| 06 |
А853366 |
|
ELBOW, S |
В корзину
|
| 06A |
4506424 |
|
O-RING |
В корзину
|
| 07 |
А853344 |
|
ELBOW, S |
В корзину
|
| 07A |
4506418 |
|
O-RING |
В корзину
|
| 08 |
4322501 |
|
HOSE |
В корзину
|
| 09 |
4138938 |
|
O-RING |
В корзину
|
| 10 |
А853466 |
|
TEE, S |
В корзину
|
| 10A |
4506424 |
|
O-RING |
В корзину
|
| 11 |
4297173 |
|
VALVE, CONTROL |
В корзину
|
| 12 |
А852143 |
|
ADAPTER, S |
В корзину
|
| 12A |
4506418 |
|
O-RING |
В корзину
|
| 14 |
А853366 |
|
ELBOW, S |
В корзину
|
| 14A |
4506424 |
|
O-RING |
В корзину
|
| 15 |
А853144 |
|
ADAPTER, S |
В корзину
|
| 15A |
4506418 |
|
O-RING |
В корзину
|
| 16 |
9199375 |
|
HOSE ASSY |
В корзину
|
| 16A |
4369451 |
|
HOSE |
В корзину
|
| 16B |
4327293 |
|
PROTECTOR |
В корзину
|
| 17 |
9199376 |
|
HOSE ASSY |
В корзину
|
| 17A |
4439106 |
|
HOSE |
В корзину
|
| 17B |
4327293 |
|
PROTECTOR |
В корзину
|
| 18 |
9199383 |
|
HOSE ASSY |
В корзину
|
| 18A |
4444759 |
|
HOSE |
В корзину
|
| 18B |
4327294 |
|
PROTECTOR |
В корзину
|
| 19 |
4187308 |
|
O-RING |
В корзину
|
| 21 |
А853366 |
|
ELBOW, S |
В корзину
|
| 21A |
4506424 |
|
O-RING |
В корзину
|
| 23 |
А852333 |
|
ELBOW, S |
В корзину
|
| 23A |
4509180 |
|
O-RING |
В корзину
|
| 24 |
9199382 |
|
HOSE ASSY |
В корзину
|
| 24A |
4390647 |
|
HOSE |
В корзину
|
| 24B |
4327293 |
|
PROTECTOR |
В корзину
|
| 26 |
8081537 |
|
BRACKET |
В корзину
|
| 27 |
J011035 |
|
BOLT, SEMS |
В корзину
|
| 27 |
J271035 |
|
BOLT, SEMS |
В корзину
|
| 28 |
J011030 |
|
BOLT, SEMS |
В корзину
|
| 28 |
J271030 |
|
BOLT, SEMS |
В корзину
|
| 30 |
4055312 |
|
CLIP, BAND |
В корзину
|
| 31 |
9218031 |
|
PUMP, GEAR |
В корзину
|
| 32 |
4327294 |
|
PROTECTOR |
В корзину
|
| 33 |
4489154 |
|
HOSE |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
