Главная › Каталоги запчастей к технике › Каталоги запасных частей к спецтехнике › Hitachi › ZX-110 › BOOM BOTTOM PIPING (OFFSET BOOM)

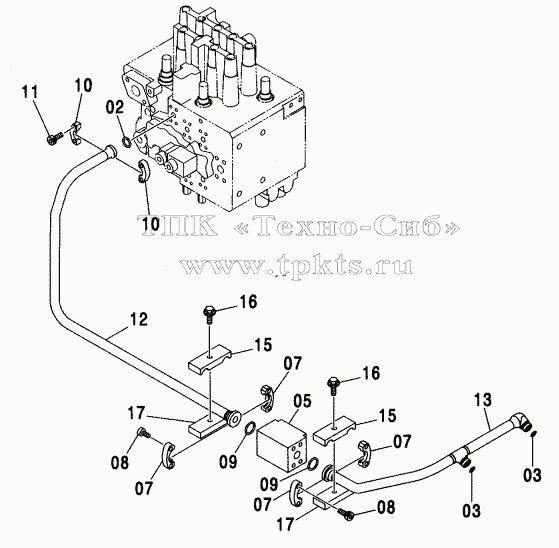

Каталоги запасных частей к спецтехнике Hitachi ZX-110 BOOM BOTTOM PIPING (OFFSET BOOM)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
3
3
5
7
7
7
7
8
8
9
9
10
10
11
12
13
15
15
16
16
16
17
17
Позиция на иллюстрации Заводской номер детали Название детали
2 4510167 O-RING В корзину
3 4138938 O-RING В корзину
5 4330223 VALVE, SLOW-RETURN В корзину
7 986910 FLANGE, SPLIT В корзину
8 J781030 BOLT, SOCKET В корзину
9 971489 O-RING В корзину
10 4510173 FLANGE, SPLIT В корзину
11 J780825 BOLT, SOCKET В корзину
12 8083604 PIPE В корзину
13 8083605 PIPE В корзину
15 4124052 CLAMP, PIPE В корзину
16 J011055 BOLT, SEMS В корзину
16 J271055 BOLT, SEMS В корзину
17 4376248 SEAT, SCREW В корзину
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
