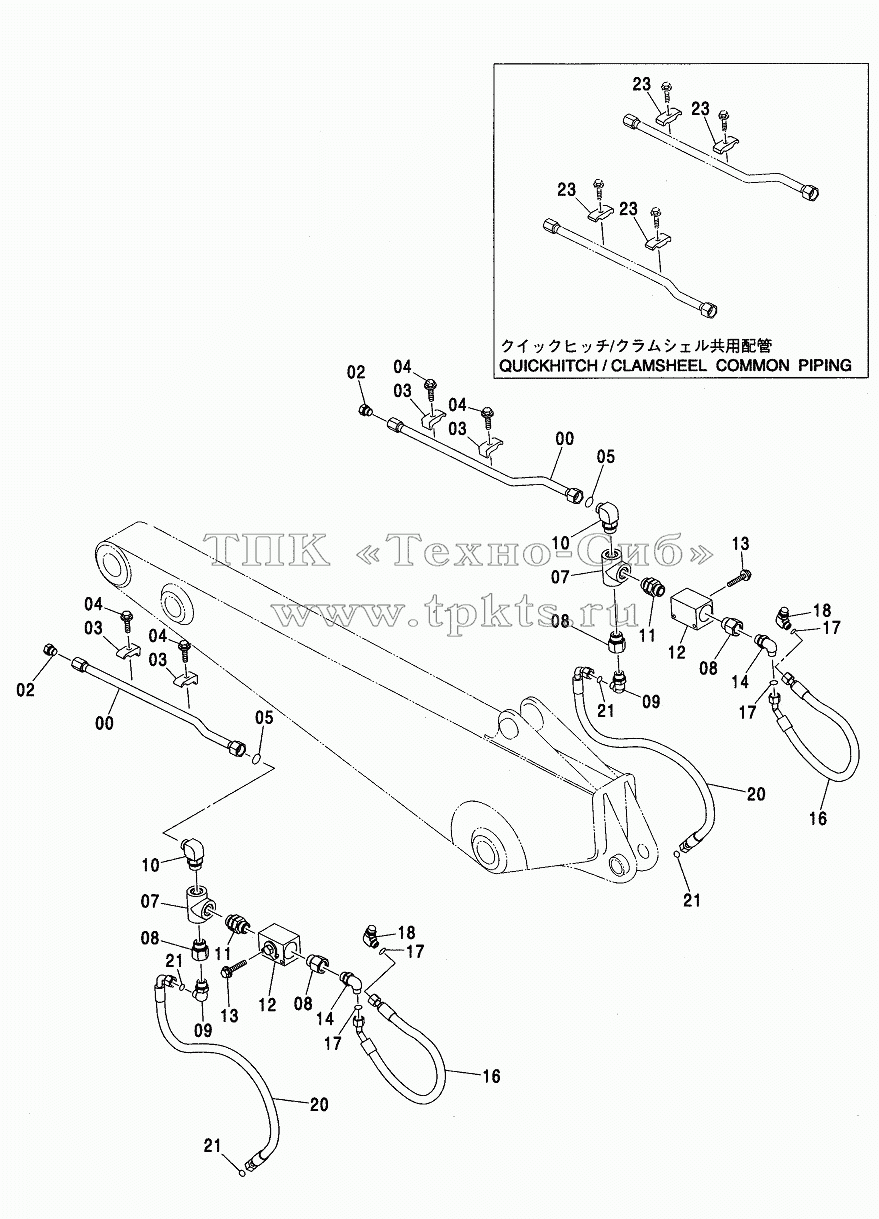

Каталоги запасных частей к спецтехнике Hitachi ZX-110 CLAMSHELL PIPING (1.96MARM)
00
00
02
02
02A
02A
03
03
03
03
04
04
04
04
04
05
05
07
07
08
08
08
08
08A
08A
09
09
09A
10
10
10A
10A
11
11
11A
12
12
13
13
13
14
14
14
14A
16
16
17
17
17
17
18
18
18A
18A
20
20
21
21
21
21
23
23
23
23
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 00 |
9761090 |
|
PIPE |
В корзину
|
| 02 |
А885004 |
|
PLUG |
В корзину
|
| 02A |
4506418 |
|
O-RING |
В корзину
|
| 03 |
4190125 |
|
CLAMP, PIPE |
В корзину
|
| 04 |
J011255 |
|
BOLT, SEMS |
В корзину
|
| 04 |
J271255 |
|
BOLT, SEMS |
В корзину
|
| 05 |
4187308 |
|
O-RING |
В корзину
|
| 07 |
4371317 |
|
TEE, S |
В корзину
|
| 08 |
4263448 |
|
REDUCER, S |
В корзину
|
| 08A |
4506429 |
|
O-RING |
В корзину
|
| 09 |
А853364 |
|
ELBOW, S |
В корзину
|
| 09A |
4506424 |
|
O-RING |
В корзину
|
| 10 |
А853386 |
|
ELBOW, S |
В корзину
|
| 10A |
4506429 |
|
O-RING |
В корзину
|
| 11 |
4436616 |
|
ADAPTER, S |
В корзину
|
| 11A |
4506429 |
|
O-RING |
В корзину
|
| 12 |
4447675 |
|
VALVE, STOP |
В корзину
|
| 13 |
J011085 |
|
BOLT, SEMS |
В корзину
|
| 13 |
J271085 |
|
BOLT, SEMS |
В корзину
|
| 14 |
А853364 |
|
ELBOW, S |
В корзину
|
| 14A |
4506424 |
|
O-RING |
В корзину
|
| 16 |
4600694 |
|
HOSE |
В корзину
|
| 17 |
4138938 |
|
O-RING |
В корзину
|
| 18 |
А853344 |
|
ELBOW, S |
В корзину
|
| 18A |
4506418 |
|
O-RING |
В корзину
|
| 20 |
4606124 |
|
HOSE |
В корзину
|
| 21 |
4138938 |
|
O-RING |
В корзину
|
| 23 |
4202559 |
|
CLAMP, PIPE |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
