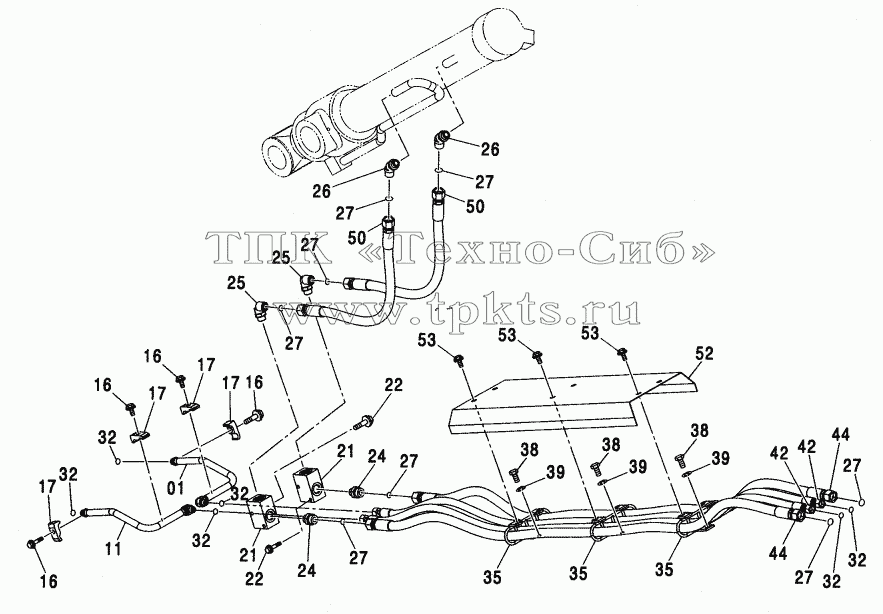

Каталоги запасных частей к спецтехнике Hitachi ZX-110 FRONT PIPING (OFFSET BOOM)
01
11
16
16
16
16
16
17
17
17
17
21
21
22
22
22
24
24
24A
24A
25
25
25A
25A
26
26
26A
26A
27
27
27
27
27
27
27
27
32
32
32
32
32
32
35
35
35
38
38
38
39
39
39
42
42
44
44
50
50
52
53
53
53
53
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 01 |
8081648 |
|
PIPE |
В корзину
|
| 11 |
8081649 |
|
PIPE |
В корзину
|
| 16 |
J011255 |
|
BOLT, SEMS |
В корзину
|
| 16 |
J271255 |
|
BOLT, SEMS |
В корзину
|
| 17 |
4190125 |
|
CLAMP, PIPE |
В корзину
|
| 21 |
4429670 |
|
BLOCK |
В корзину
|
| 22 |
J011070 |
|
BOLT, SEMS |
В корзину
|
| 22 |
J271075 |
|
BOLT, SEMS |
В корзину
|
| 24 |
А853166 |
|
ADAPTER, S |
В корзину
|
| 24A |
4506424 |
|
O-RING |
В корзину
|
| 25 |
А853366 |
|
ELBOW, S |
В корзину
|
| 25A |
4506424 |
|
O-RING |
В корзину
|
| 26 |
А853266 |
|
ELBOW, S |
В корзину
|
| 26A |
4506424 |
|
O-RING |
В корзину
|
| 27 |
4187308 |
|
O-RING |
В корзину
|
| 32 |
4138938 |
|
O-RING |
В корзину
|
| 35 |
8078285 |
|
BRACKET |
В корзину
|
| 38 |
J901225 |
|
BOLT |
В корзину
|
| 39 |
А590912 |
|
WASHER, SPRING |
В корзину
|
| 42 |
4445678 |
|
HOSE |
В корзину
|
| 44 |
4445672 |
|
HOSE |
В корзину
|
| 50 |
4445680 |
|
HOSE |
В корзину
|
| 52 |
3087886 |
|
COVER |
В корзину
|
| 53 |
J031025 |
|
BOLT, SEMS |
В корзину
|
| 53 |
J281025 |
|
BOLT, SEMS |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
