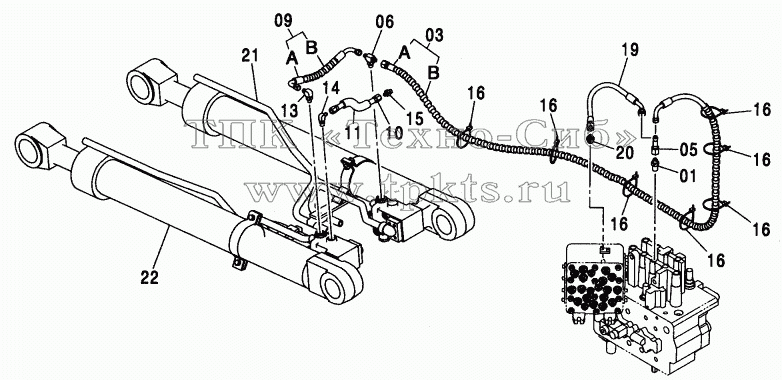

Каталоги запасных частей к спецтехнике Hitachi ZX-110 HOSE RUPTURE VALVE PIPING (B00M)
01
01A
03
03A
03B
05
06
06A
09
09A
09B
10
11
13
13A
14
14A
15
15A
16
16
16
16
16
16
16
19
20
20A
21
22
Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
01 |
4202422 |
|
ADAPTER, S |
В корзину
|
01A |
4509180 |
|
O-RING |
В корзину
|
03 |
9191841 |
|
HOSE ASSY |
В корзину
|
03A |
4439453 |
|
HOSE |
В корзину
|
03B |
4327293 |
|
PROTECTOR |
В корзину
|
05 |
4246672 |
|
UNION, M |
В корзину
|
06 |
А852523 |
|
TEE, S |
В корзину
|
06A |
957366 |
|
O-RING |
В корзину
|
09 |
9190075 |
|
HOSE ASSY |
В корзину
|
09A |
4436269 |
|
HOSE |
В корзину
|
09B |
4327293 |
|
PROTECTOR |
В корзину
|
10 |
4436270 |
|
HOSE |
В корзину
|
11 |
4436292 |
|
PROTECTOR, HOSE |
В корзину
|
13 |
А852323 |
|
ELBOW, S |
В корзину
|
13A |
957366 |
|
O-RING |
В корзину
|
14 |
А852322 |
|
ELBOW, S |
В корзину
|
14A |
957366 |
|
O-RING |
В корзину
|
15 |
А852122 |
|
ADAPTER, S |
В корзину
|
15A |
957366 |
|
O-RING |
В корзину
|
16 |
4055312 |
|
CLIP, BAND |
В корзину
|
19 |
4436264 |
|
HOSE |
В корзину
|
20 |
А852133 |
|
ADAPTER, S |
В корзину
|
20A |
4509180 |
|
O-RING |
В корзину
|
21 |
4440714 |
|
CYL., BOOM |
В корзину
|
22 |
4440715 |
|
CYL., BOOM |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
