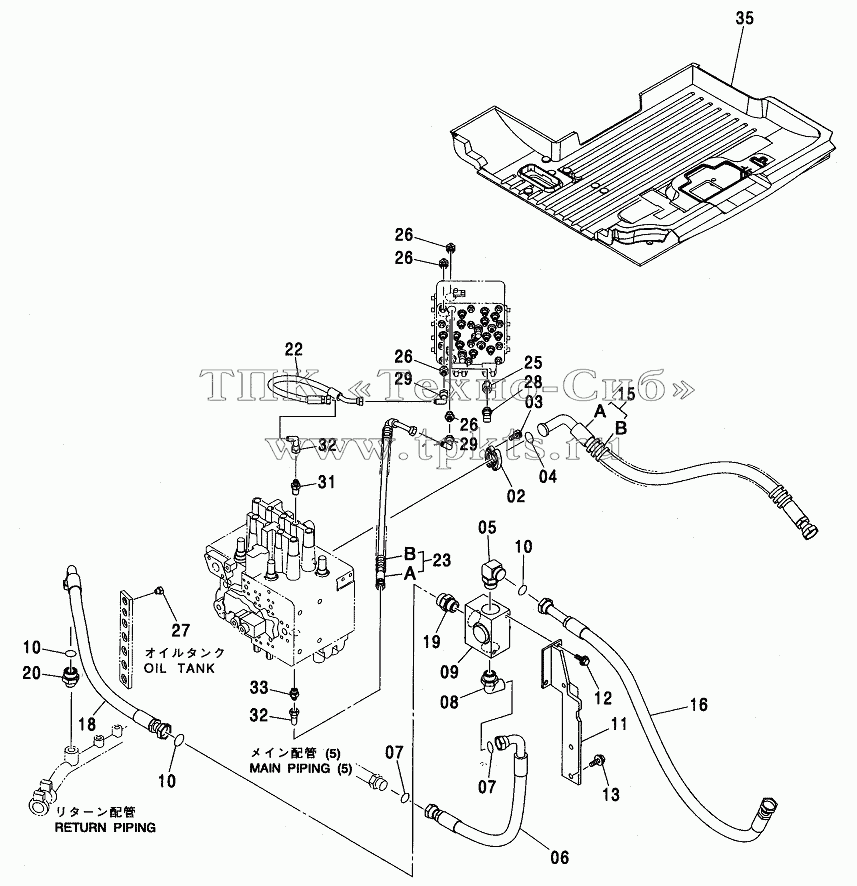

Каталоги запасных частей к спецтехнике Hitachi ZX-110 MAIN PIPING (BREAKER & CRUSHER)
02
03
04
05
05A
06
07
07
08
08A
09
10
10
10
11
12
12
13
13
15
15A
15B
16
18
19
19A
20
20A
22
23
23A
23B
25
25A
26
26
26
26
26A
26A
26A
26A
27
27A
28
29
29
31
31A
32
32
33
33A
35
Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
02 |
986910 |
|
FLANGE, SPLIT |
В корзину
|
03 |
J781030 |
|
BOLT, SOCKET |
В корзину
|
04 |
971489 |
|
O-RING |
В корзину
|
05 |
А853388 |
|
ELBOW, S |
В корзину
|
05A |
4506429 |
|
O-RING |
В корзину
|
06 |
4411920 |
|
HOSE |
В корзину
|
07 |
4187308 |
|
O-RING |
В корзину
|
08 |
4202113 |
|
ELBOW, S |
В корзину
|
08A |
4506429 |
|
O-RING |
В корзину
|
09 |
4455599 |
|
VALVE, SELECTOR |
В корзину
|
10 |
4187328 |
|
O-RING |
В корзину
|
11 |
8081420 |
|
BRACKET |
В корзину
|
12 |
J011230 |
|
BOLT, SEMS |
В корзину
|
12 |
J271230 |
|
BOLT, SEMS |
В корзину
|
13 |
J011235 |
|
BOLT, SEMS |
В корзину
|
13 |
J271235 |
|
BOLT, SEMS |
В корзину
|
15 |
9197248 |
|
HOSU ASSY |
В корзину
|
15A |
4434465 |
|
HOSU |
В корзину
|
15B |
4327294 |
|
PROTECTOR |
В корзину
|
16 |
4607650 |
|
HOSE |
В корзину
|
18 |
4218096 |
|
HOSE |
В корзину
|
19 |
А853188 |
|
ADAPTER, S |
В корзину
|
19A |
4506429 |
|
O-RING |
В корзину
|
20 |
А853168 |
|
ADAPTERS |
В корзину
|
20A |
4506424 |
|
O-RING |
В корзину
|
22 |
4448064 |
|
HOSE |
В корзину
|
23 |
9197259 |
|
HOSE ASSY |
В корзину
|
23A |
4448631 |
|
HOSE |
В корзину
|
23B |
4327293 |
|
PROTECTOR |
В корзину
|
25 |
4263446 |
|
REDUCER, S |
В корзину
|
25A |
4509180 |
|
O-RING |
В корзину
|
26 |
А852133 |
|
ADAPTER, S |
В корзину
|
26A |
4509180 |
|
O-RING |
В корзину
|
27 |
4093624 |
|
PLUG |
В корзину
|
27A |
957366 |
|
O-RING |
В корзину
|
28 |
4436535 |
|
SENSOR, PRES. |
В корзину
|
29 |
4239976 |
|
UNION, S |
В корзину
|
31 |
4202422 |
|
ADAPTER, S |
В корзину
|
31A |
4509180 |
|
O-RING |
В корзину
|
32 |
4239976 |
|
UNION, S |
В корзину
|
33 |
А852133 |
|
ADAPTER, S |
В корзину
|
33A |
4509180 |
|
O-RING |
В корзину
|
35 |
3096609 |
|
MAT, FLOOR |
В корзину
|
