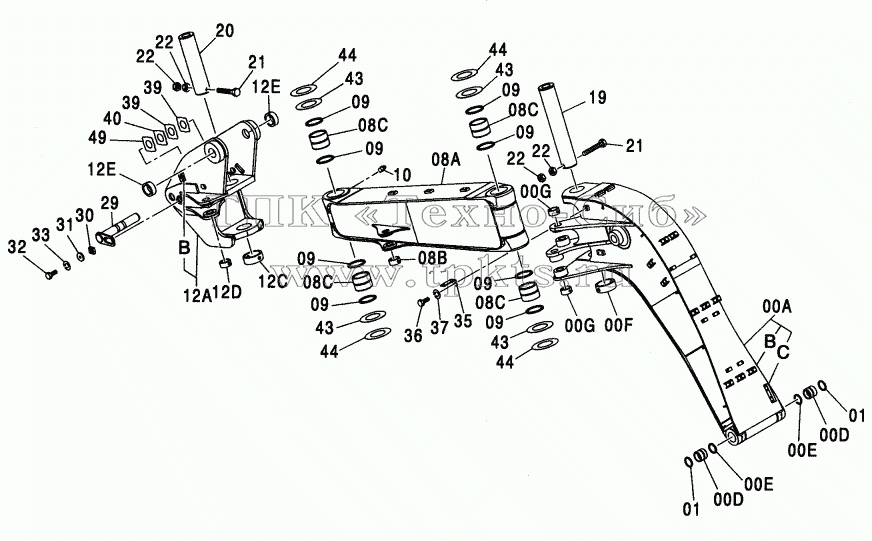

Каталоги запасных частей к спецтехнике Hitachi ZX-110 OFFSET BOOM (1)
00A-G
00A
00A
00B
00C
00D
00D
00E
00E
00F
00G
00G
01
01
08A-E
08A
08B
08C
08C
08C
08C
09
09
09
09
09
09
09
09
10
12A-E
12A
12B
12C
12D
12E
12E
19
20
21
21
22
22
22
22
29
30
31
32
33
35
36
37
39
39
40
43
43
43
43
44
44
44
44
49
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 00A-G |
7038483 |
|
BOOM, LOWER ASSY |
В корзину
|
| 00A |
5007282 |
|
BOOM, LOWER |
В корзину
|
| 00B |
9738322 |
|
SEAT, SCREW |
В корзину
|
| 00C |
4268853 |
|
BLOCK |
В корзину
|
| 00D |
4443878 |
|
BUSHING |
В корзину
|
| 00E |
4084578 |
|
SEAL, DUST |
В корзину
|
| 00F |
4419394 |
|
STOPPER |
В корзину
|
| 00G |
4434951 |
|
STOPPER |
В корзину
|
| 01 |
4084578 |
|
SEAL, DUST |
В корзину
|
| 08A-E |
7039304 |
|
BOOM, UPPER ASSY |
В корзину
|
| 08A |
5007289 |
|
BOOM, UPPER |
В корзину
|
| 08B |
4434951 |
|
STOPPER |
В корзину
|
| 08C |
4608406 |
|
BUSHING |
В корзину
|
| 09 |
4470531 |
|
SEAL, DUST |
В корзину
|
| 10 |
J75581 |
|
FITTING, GREASE |
В корзину
|
| 12A-E |
7039288 |
|
CYL., STAY ASSY |
В корзину
|
| 12A |
5007283 |
|
CYL., STAY |
В корзину
|
| 12B |
9738322 |
|
SEAT, SCREW |
В корзину
|
| 12C |
4419394 |
|
STOPPER |
В корзину
|
| 12D |
4434951 |
|
STOPPER |
В корзину
|
| 12E |
4435240 |
|
STOPPER |
В корзину
|
| 19 |
3090400 |
|
PIN |
В корзину
|
| 20 |
3086159 |
|
PIN |
В корзину
|
| 21 |
J932416 |
|
BOLT |
В корзину
|
| 22 |
J951024 |
|
NUT |
В корзину
|
| 29 |
8094477 |
|
PIN |
В корзину
|
| 30 |
4424425 |
|
BLOCK |
В корзину
|
| 31 |
4426128 |
|
PLATE |
В корзину
|
| 32 |
J921840 |
|
BOLT |
В корзину
|
| 33 |
J257218 |
|
WASHER, SPRING |
В корзину
|
| 35 |
4224631 |
|
BRACKET |
В корзину
|
| 36 |
J901425 |
|
BOLT |
В корзину
|
| 37 |
A590914 |
|
WASHER, SPRING |
В корзину
|
| 39 |
4444290 |
|
PLATE, THRUST 1.0 |
В корзину
|
| 40 |
4444291 |
|
PLATE, THRUST 2.0 |
В корзину
|
| 43 |
4420789 |
|
PLATE, THRUST 1.0 |
В корзину
|
| 44 |
4420788 |
|
PLATE, THRUST 2.0 |
В корзину
|
| 49 |
4462623 |
|
PLATE, THRUST 1.5 |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
