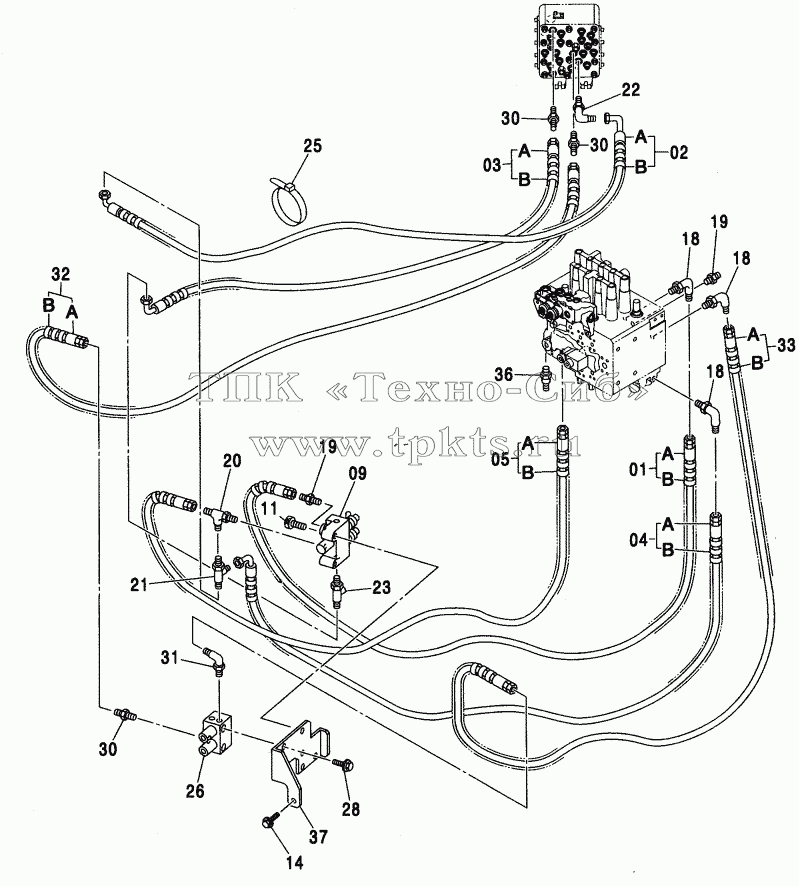

Каталоги запасных частей к спецтехнике Hitachi ZX-110 PILOT PIPING (FLOW RATE SELECTOR)
01
01A
01B
02
02A
02B
03
03A
03B
04
04A
04B
05
05A
05B
09
11
14
14
18
18
18
18A
18A
18A
19
19
19A
19A
20
20A
21
22
23
23A
25
26
28
28
30
30
30
30A
31
31A
32
32A
32B
33
33A
33B
36
37
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 01 |
9197477 |
|
HOSE ASSY |
В корзину
|
| 01A |
4448876 |
|
HOSE |
В корзину
|
| 01B |
4327293 |
|
PROTECTOR |
В корзину
|
| 02 |
9197399 |
|
HOSE ASSY |
В корзину
|
| 02A |
4448859 |
|
HOSE |
В корзину
|
| 02B |
4327293 |
|
PROTECTOR |
В корзину
|
| 03 |
9197459 |
|
HOSE ASSY |
В корзину
|
| 03A |
4448846 |
|
HOSE |
В корзину
|
| 03B |
4327293 |
|
PROTECTOR |
В корзину
|
| 04 |
9197465 |
|
HOSE ASSY |
В корзину
|
| 04A |
4448872 |
|
HOSE |
В корзину
|
| 04B |
4327293 |
|
PROTECTOR |
В корзину
|
| 05 |
9197463 |
|
HOSE ASSY |
В корзину
|
| 05A |
4448871 |
|
HOSE |
В корзину
|
| 05B |
4327293 |
|
PROTECTOR |
В корзину
|
| 09 |
9218275 |
|
VALVE, SOLENOID |
В корзину
|
| 11 |
J781065 |
|
BOLT, SOCKET |
В корзину
|
| 14 |
J011030 |
|
BOLT, SEMS |
В корзину
|
| 14 |
J271030 |
|
BOLT, SEMS |
В корзину
|
| 18 |
А852322 |
|
ELBOW, S |
В корзину
|
| 18A |
957366 |
|
O-RING |
В корзину
|
| 19 |
А852122 |
|
ADAPTER, S |
В корзину
|
| 19A |
957366 |
|
O-RING |
В корзину
|
| 20 |
А852422 |
|
TEE, S |
В корзину
|
| 20A |
957366 |
|
O-RING |
В корзину
|
| 21 |
4252786 |
|
TEE, S |
В корзину
|
| 22 |
4346096 |
|
UNION, S |
В корзину
|
| 23 |
4364784 |
|
TEE |
В корзину
|
| 23A |
957366 |
|
O-RING |
В корзину
|
| 25 |
4055312 |
|
CLIP, BAND |
В корзину
|
| 26 |
4325439 |
|
VALVE, BLOCK |
В корзину
|
| 28 |
J010820 |
|
BOLT, SEMS |
В корзину
|
| 28 |
J260820 |
|
BOLT, SEMS |
В корзину
|
| 30 |
А852132 |
|
ADAPTERS |
В корзину
|
| 30A |
4509180 |
|
O-RING |
В корзину
|
| 31 |
А852332 |
|
ELBOW, S |
В корзину
|
| 31A |
4509180 |
|
O-RING |
В корзину
|
| 32 |
9199048 |
|
HOSE ASSY |
В корзину
|
| 32A |
4446707 |
|
HOSE |
В корзину
|
| 32B |
4327293 |
|
PROTECTOR |
В корзину
|
| 33 |
9199055 |
|
HOSE ASSY |
В корзину
|
| 33A |
4446706 |
|
HOSE |
В корзину
|
| 33B |
4327293 |
|
PROTECTOR |
В корзину
|
| 36 |
4436535 |
|
SENSOR, PRES. |
В корзину
|
| 37 |
8086314 |
|
BRACKET |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
