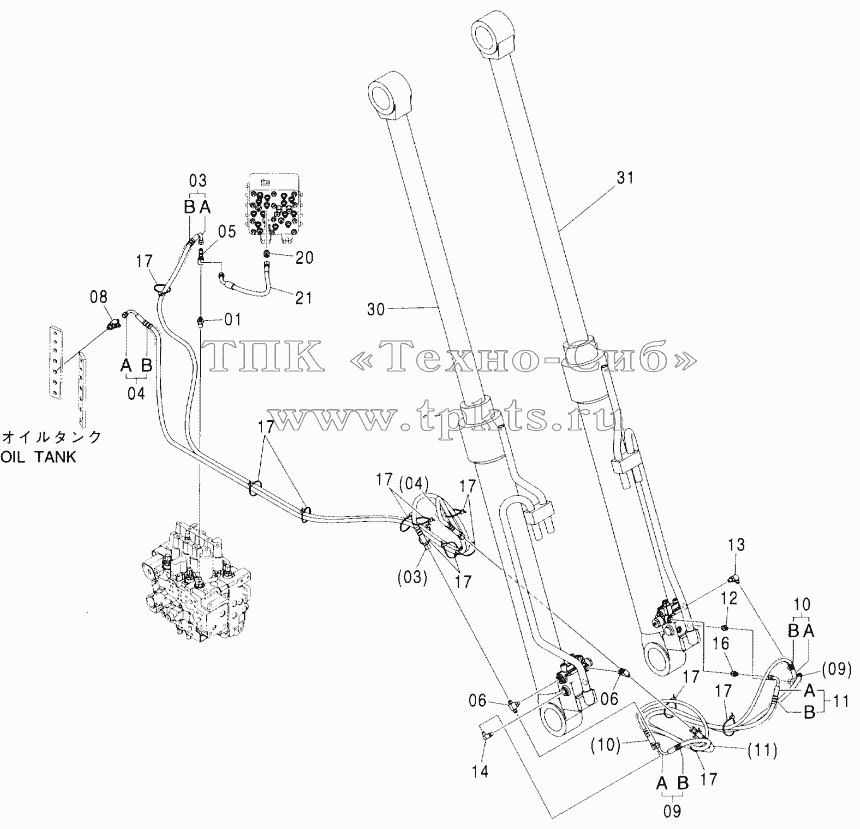

Каталоги запасных частей к спецтехнике Hitachi ZX-160W HOSE RUPTURE VALVE PIPING (BOOM) (2P-B00M)
01
01A
03
03
03A
03B
04
04
04A
04B
05
06
06
06A
06A
08
08A
09
09
09A
09B
10
10
10A
10B
11
11
11A
11B
12
12A
13
13A
14
14A
16
16A
17
17
17
17
17
17
17
17
20
20A
21
30
31
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 01 |
4202422 |
|
ADAPTER, S |
В корзину
|
| 01A |
4509180 |
|
O-RING |
В корзину
|
| 03 |
9228549 |
|
HOSE ASSY |
В корзину
|
| 03A |
4606589 |
|
HOSE |
В корзину
|
| 03B |
4327293 |
|
PROTECTOR |
В корзину
|
| 04 |
9228550 |
|
HOSE ASSY |
В корзину
|
| 04A |
4606590 |
|
HOSE |
В корзину
|
| 04B |
4327293 |
|
PROTECTOR |
В корзину
|
| 05 |
4246672 |
|
UNION, M |
В корзину
|
| 06 |
А852523 |
|
TEE, S |
В корзину
|
| 06A |
957366 |
|
O-RING |
В корзину
|
| 08 |
А852433 |
|
TEE, S |
В корзину
|
| 08A |
4509180 |
|
O-RING |
В корзину
|
| 09 |
9228551 |
|
HOSE ASSY |
В корзину
|
| 09A |
4606591 |
|
HOSE |
В корзину
|
| 09B |
4327293 |
|
PROTECTOR |
В корзину
|
| 10 |
9228552 |
|
HOSE ASSY |
В корзину
|
| 10A |
4606592 |
|
HOSE |
В корзину
|
| 10B |
4327293 |
|
PROTECTOR |
В корзину
|
| 11 |
9228553 |
|
HOSE ASSY |
В корзину
|
| 11A |
4606593 |
|
, H0SE |
В корзину
|
| 11B |
4327293 |
|
PROTECTOR |
В корзину
|
| 12 |
А852122 |
|
ADAPTER, S |
В корзину
|
| 12A |
957366 |
|
O-RING |
В корзину
|
| 13 |
А852323 |
|
ELBOW, S |
В корзину
|
| 13A |
957366 |
|
O-RING |
В корзину
|
| 14 |
А852322 |
|
ELBOW, S |
В корзину
|
| 14A |
957366 |
|
O-RING |
В корзину
|
| 16 |
А852123 |
|
ADAPTER, S |
В корзину
|
| 16A |
957366 |
|
O-RING |
В корзину
|
| 17 |
4055312 |
|
CLIP, BAND |
В корзину
|
| 20 |
А852133 |
|
ADAPTER, S |
В корзину
|
| 20A |
4509180 |
|
O-RING |
В корзину
|
| 21 |
4436264 |
|
HOSE |
В корзину
|
| 30 |
4485733 |
|
CYL., BOOM (R) |
В корзину
|
| 31 |
4485734 |
|
CYL., BOOM (L) |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
