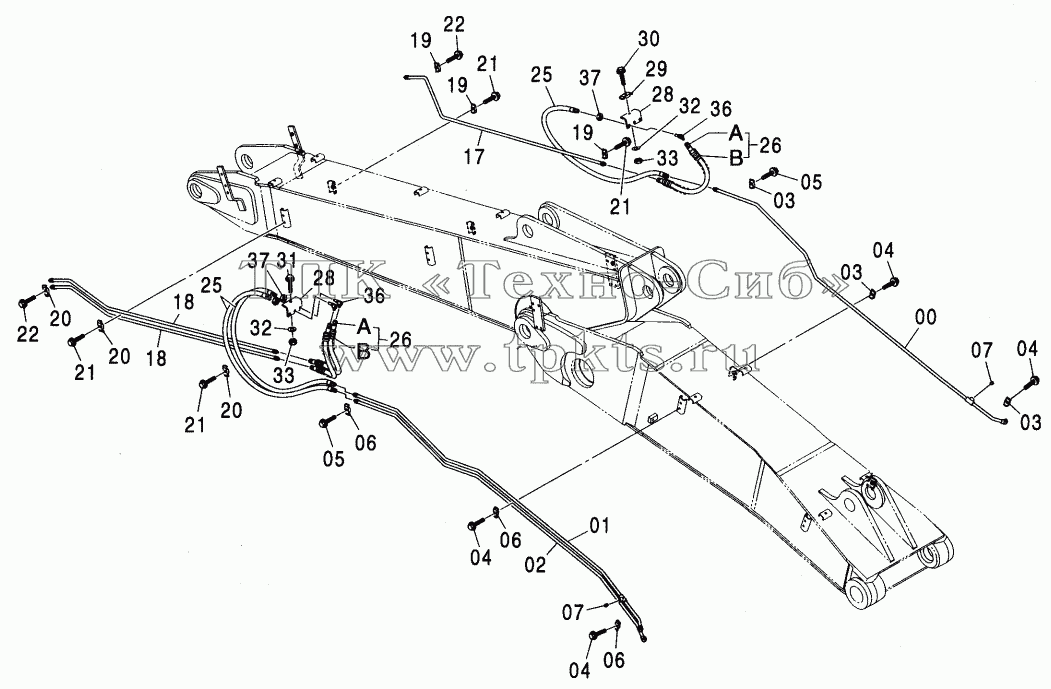

Каталоги запасных частей к спецтехнике Hitachi ZX-230 ASSIST PIPING (2P-B00M)<250>
00
01
02
03
03
03
04
04
04
04
04
04
05
05
05
05
06
06
06
07
07
17
18
18
19
19
19
20
20
20
21
21
21
21
21
21
21
21
22
22
22
22
25
25
26
26
26A
26A
26B
26B
28
28
29
30
30
31
31
32
32
33
33
36
36
37
37
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 00 |
8094509 |
|
PIPE |
В корзину
|
| 01 |
8094504 |
|
PIPE |
В корзину
|
| 02 |
8094505 |
|
PIPE |
В корзину
|
| 03 |
4190124 |
|
СLАМР, РIРЕ |
В корзину
|
| 04 |
J011250 |
|
BOLT, SEMS |
В корзину
|
| 04 |
J271250 |
|
BOLT, SEMS |
В корзину
|
| 05 |
J011260 |
|
BOLT, SEMS |
В корзину
|
| 05 |
J271260 |
|
BOLT, SEMS |
В корзину
|
| 06 |
4189858 |
|
СLАМР, РIРЕ |
В корзину
|
| 07 |
94-2023 |
|
PLUG |
В корзину
|
| 17 |
8094511 |
|
PIPE |
В корзину
|
| 18 |
8094510 |
|
PIPE |
В корзину
|
| 19 |
4190124 |
|
СLАМР, РIРЕ |
В корзину
|
| 20 |
4189858 |
|
СLАМР, РIРЕ |
В корзину
|
| 21 |
J011250 |
|
BOLT, SEMS |
В корзину
|
| 21 |
J271250 |
|
BOLT, SEMS |
В корзину
|
| 22 |
J011260 |
|
BOLT, SEMS |
В корзину
|
| 22 |
J271260 |
|
BOLT, SEMS |
В корзину
|
| 25 |
4462707 |
|
HOSE |
В корзину
|
| 26 |
9226382 |
|
HOSE ASSY |
В корзину
|
| 26A |
4361510 |
|
HOSE |
В корзину
|
| 26B |
4327293 |
|
PROTECTOR |
В корзину
|
| 28 |
4600883 |
|
BRACKET |
В корзину
|
| 29 |
4189859 |
|
CLAMP, PIPE |
В корзину
|
| 30 |
J011265 |
|
BOLT, SEMS |
В корзину
|
| 30 |
J271265 |
|
BOLT, SEMS |
В корзину
|
| 31 |
J011245 |
|
BOLT, SEMS |
В корзину
|
| 31 |
J271245 |
|
BOLT, SEMS |
В корзину
|
| 32 |
А590112 |
|
WASHER, PLANE |
В корзину
|
| 33 |
J950012 |
|
NUT |
В корзину
|
| 36 |
4285863 |
|
ELBOW |
В корзину
|
| 37 |
4202531 |
|
NUT |
В корзину
|
