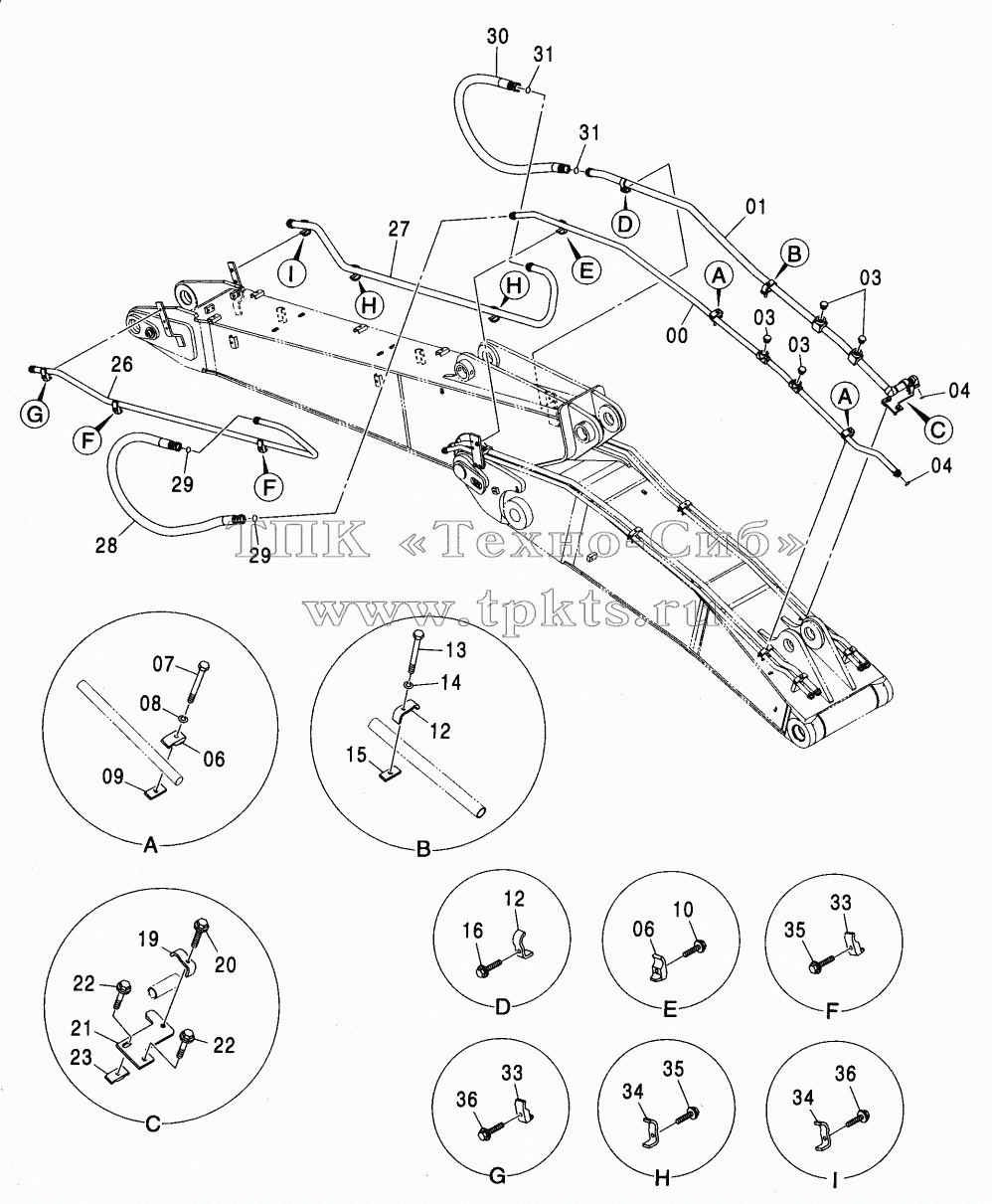

Каталоги запасных частей к спецтехнике Hitachi ZX-230 BOOM PIPING (BREAKER & CRUSHER)(2P-B00M)<250>
00
01
03
03
03
04
04
06
06
07
08
09
10
10
12
12
13
14
15
16
16
19
20
20
21
22
22
22
22
23
26
27
28
29
29
30
31
31
33
33
34
34
35
35
35
35
36
36
36
36
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 00 |
8094485 |
|
PIPE |
В корзину
|
| 01 |
8094486 |
|
PIPE |
В корзину
|
| 03 |
А885008 |
|
PLUG |
В корзину
|
| 03A |
4506429 |
|
O-RING |
В корзину
|
| 04 |
4187328 |
|
O-RING |
В корзину
|
| 06 |
4190127 |
|
CLAMP, PIPE |
В корзину
|
| 07 |
J901205 |
|
BOLT |
В корзину
|
| 08 |
А590912 |
|
WASHER, SPRING |
В корзину
|
| 09 |
4601368 |
|
PLATE |
В корзину
|
| 10 |
J011275 |
|
BOLT, SEMS |
В корзину
|
| 10 |
J271275 |
|
BOLT, SEMS |
В корзину
|
| 12 |
4053698 |
|
CLAMP |
В корзину
|
| 13 |
J901203 |
|
BOLT |
В корзину
|
| 14 |
А590912 |
|
WASHER, SPRING |
В корзину
|
| 15 |
4601368 |
|
PLATE |
В корзину
|
| 16 |
J011275 |
|
BOLT, SEMS |
В корзину
|
| 16 |
J271275 |
|
BOLT, SEMS |
В корзину
|
| 19 |
4053698 |
|
CLAMP |
В корзину
|
| 20 |
J011270 |
|
BOLT, SEMS |
В корзину
|
| 20 |
J271270 |
|
BOLT, SEMS |
В корзину
|
| 21 |
9760557 |
|
BRACKET |
В корзину
|
| 22 |
J021270 |
|
BOLT |
В корзину
|
| 22 |
J271270 |
|
BOLT, SEMS |
В корзину
|
| 23 |
4189859 |
|
CLAMP, PIPE |
В корзину
|
| 26 |
8096155 |
|
PIPE |
В корзину
|
| 27 |
8096156 |
|
PIPE |
В корзину
|
| 28 |
4487707 |
|
HOSE |
В корзину
|
| 29 |
4187328 |
|
O-RING |
В корзину
|
| 30 |
4619167 |
|
HOSE |
В корзину
|
| 31 |
4187329 |
|
O-RING |
В корзину
|
| 33 |
4190127 |
|
CLAMP, PIPE |
В корзину
|
| 34 |
4053698 |
|
CLAMP |
В корзину
|
| 35 |
J011270 |
|
BOLT, SEMS |
В корзину
|
| 35 |
J271270 |
|
BOLT, SEMS |
В корзину
|
| 36 |
J011275 |
|
BOLT, SEMS |
В корзину
|
| 36 |
J271275 |
|
BOLT, SEMS |
В корзину
|
