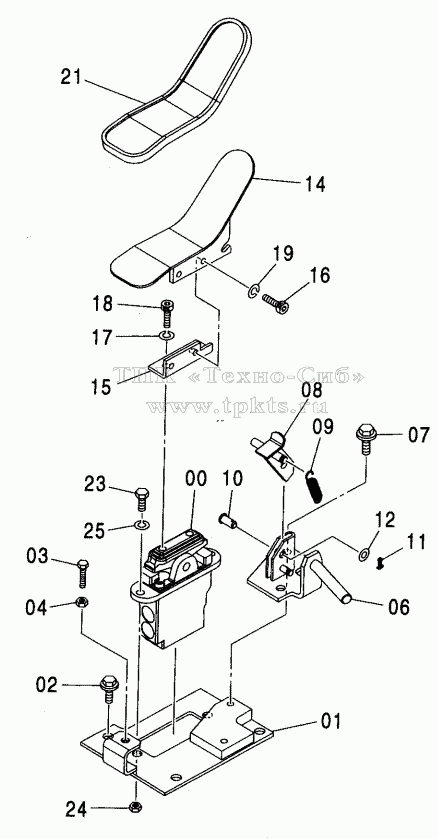

Каталоги запасных частей к спецтехнике Hitachi ZX-230 CONTROL PEDAL (BREAKER & CRUSHER)
9219244
1
2
2
3
4
6
7
7
8
9
10
11
12
14
15
16
17
18
19
21
23
24
25
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 9219244 |
9219244 |
|
VALVE, РILOT |
В корзину
|
| 1 |
8091711 |
|
BRACKET |
В корзину
|
| 2 |
J011030 |
|
BOLT, SEMS |
В корзину
|
| 2 |
J271030 |
|
BOLT, SEMS |
В корзину
|
| 3 |
4317640 |
|
BOLT |
В корзину
|
| 4 |
М500807 |
|
NUT |
В корзину
|
| 6 |
8091712 |
|
BRACKET |
В корзину
|
| 7 |
J011020 |
|
BOLT, SEMS |
В корзину
|
| 7 |
J271020 |
|
BOLT, SEMS |
В корзину
|
| 8 |
8084658 |
|
STOPPER |
В корзину
|
| 9 |
4279604 |
|
SPRING |
В корзину
|
| 10 |
4287795 |
|
PIN |
В корзину
|
| 11 |
А763016 |
|
PIN, SPLIT |
В корзину
|
| 12 |
А590110 |
|
WASHER, PLANE |
В корзину
|
| 14 |
8090110 |
|
PEDAL |
В корзину
|
| 15 |
9759812 |
|
BRACKET |
В корзину
|
| 16 |
J780816 |
|
BOLT, SOCKET |
В корзину
|
| 17 |
А590908 |
|
WASHER, SPRING |
В корзину
|
| 18 |
J780820 |
|
BOLT, SOCKET |
В корзину
|
| 19 |
А590908 |
|
WASHER, SPRING |
В корзину
|
| 21 |
4283758 |
|
COVER |
В корзину
|
| 23 |
J901030 |
|
BOLT |
В корзину
|
| 24 |
J950010 |
|
NUT |
В корзину
|
| 25 |
А590910 |
|
WASHER, SPRING |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
