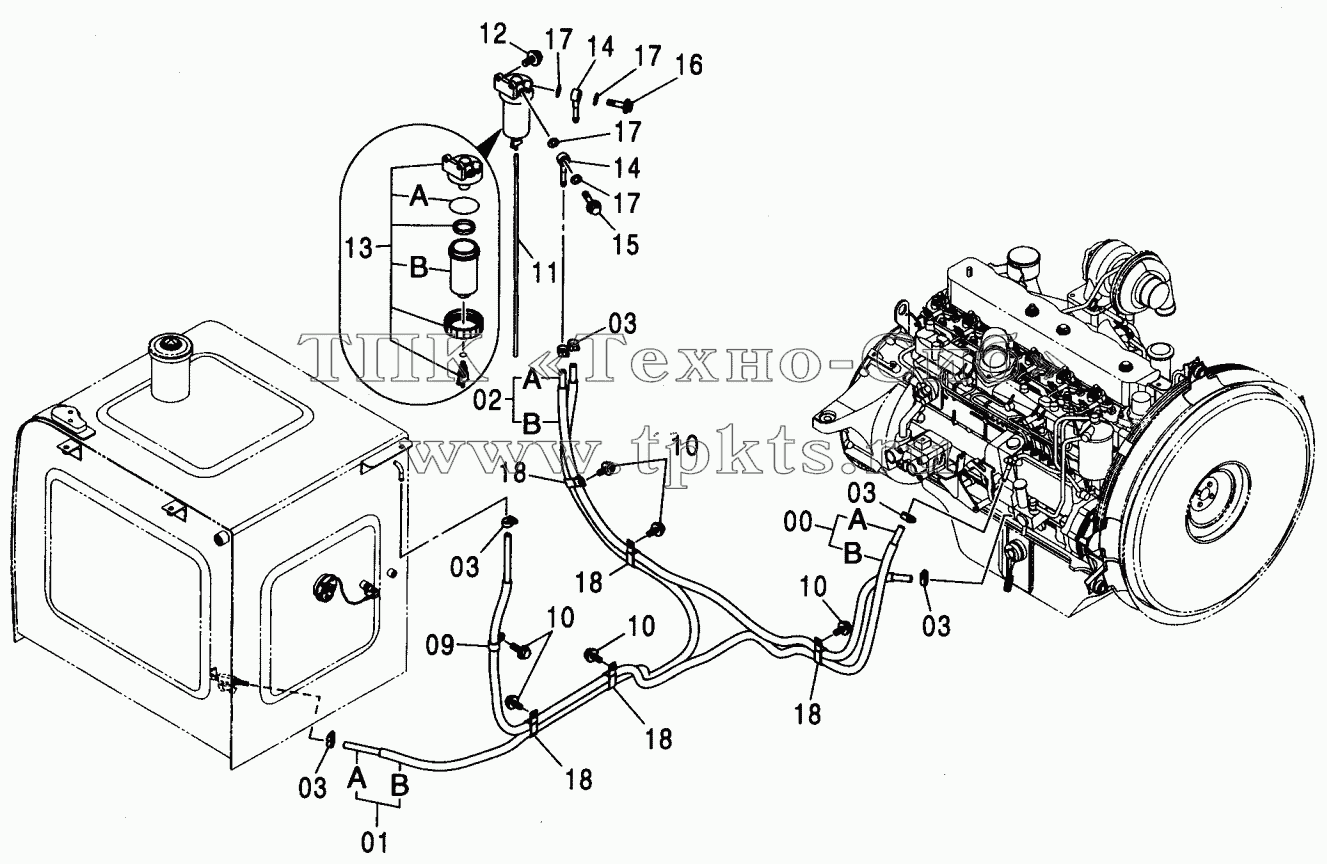

Каталоги запасных частей к спецтехнике Hitachi ZX-230 FUEL PIPING
00
00A
00B
01
01A
01B
02
02A
02B
03
03
03
03
03
09
10
10
10
10
10
10
10
10
11
12
12
13
13A
13B
14
14
15
16
17
17
17
17
18
18
18
18
18
Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
00 |
9190993 |
|
HOSE, FUEL ASSY |
В корзину
|
00A |
4376825 |
|
HOSE, FUEL |
В корзину
|
00B |
4217535 |
|
TUBE |
В корзину
|
01 |
9190994 |
|
HOSE, FUEL ASSY |
В корзину
|
01A |
4385003 |
|
HOSE, FUEL |
В корзину
|
01B |
4385004 |
|
TUBE |
В корзину
|
02 |
9190995 |
|
HOSE, FUEL ASSY |
В корзину
|
02A |
4388235 |
|
HOSE, FUEL |
В корзину
|
02B |
4404657 |
|
TUBE |
В корзину
|
03 |
4514700 |
|
CLIP, HOSE |
В корзину
|
09 |
4190277 |
|
CLIP |
В корзину
|
10 |
J011020 |
|
BOLT, SEMS |
В корзину
|
10 |
J271020 |
|
BOLT, SEMS |
В корзину
|
11 |
4445516 |
|
HOSE |
В корзину
|
12 |
J020825 |
|
BOLT, SEMS |
В корзину
|
12 |
J260825 |
|
BOLT, SEMS |
В корзину
|
13 |
4452161 |
|
SEPARATOR |
В корзину
|
13A |
4621868 |
|
O-RING |
В корзину
|
13B |
4621773 |
|
CASE |
В корзину
|
14 |
4452162 |
|
PIPE, FUEL |
В корзину
|
15 |
4452163 |
|
BOLT, EYE |
В корзину
|
16 |
4452164 |
|
FILTER, GAUZE |
В корзину
|
17 |
4452165 |
|
PACKING |
В корзину
|
18 |
4192034 |
|
CLIP |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
