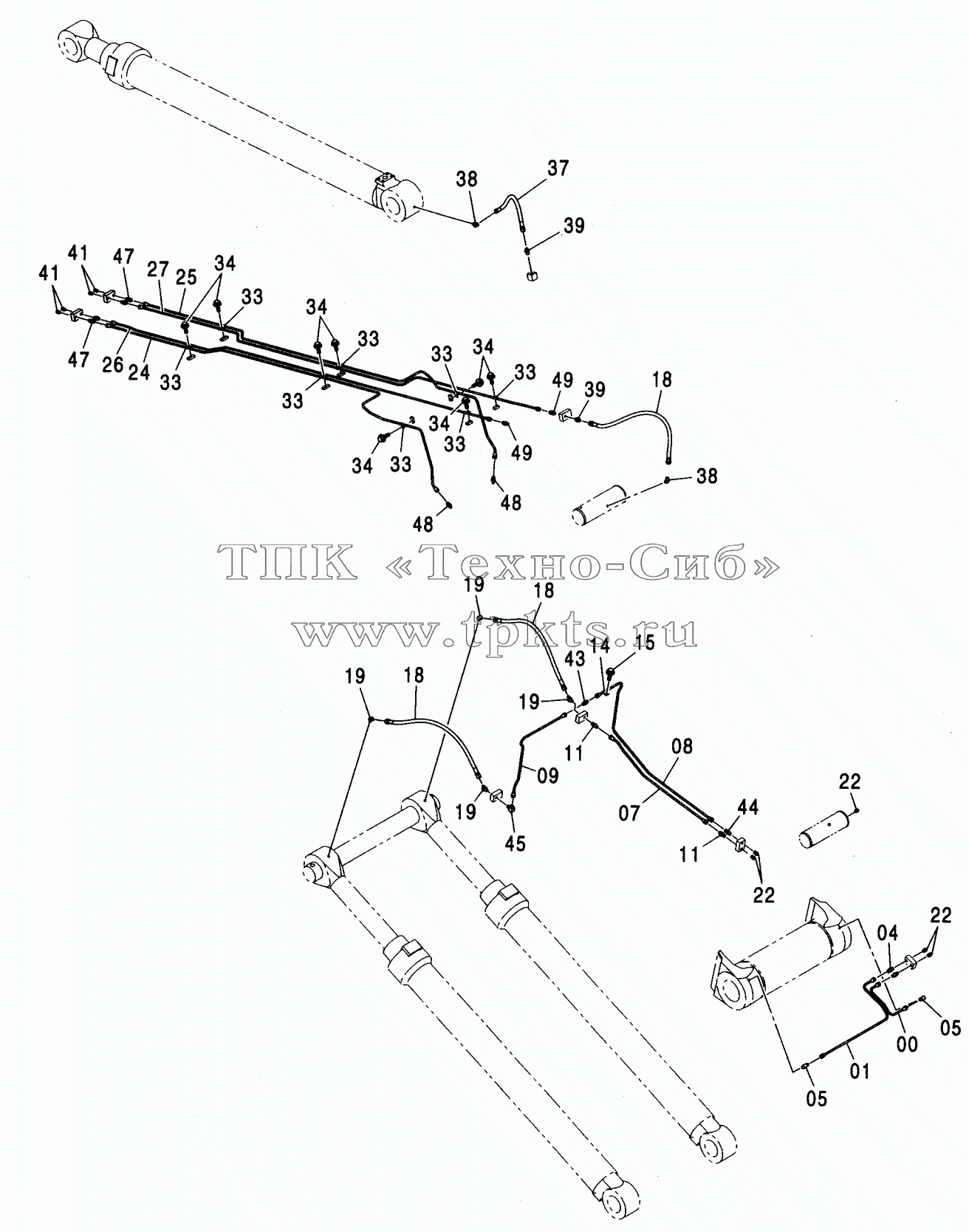

Каталоги запасных частей к спецтехнике Hitachi ZX-230 LUBLICATE PIPING (2P-B00M)<250>
3099653
1
4
5
5
7
8
9
11
11
14
15
15
18
18
18
19
19
19
19
22
22
22
24
25
26
27
33
33
33
33
33
33
33
33
34
34
34
34
34
34
37
38
38
39
39
41
41
43
44
45
47
47
48
48
49
49
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 3099653 |
3099653 |
|
PIPE |
В корзину
|
| 1 |
3099596 |
|
PIPE |
В корзину
|
| 4 |
4360981 |
|
FITTING, PIPE |
В корзину
|
| 5 |
4345297 |
|
FITTING, PIPE |
В корзину
|
| 7 |
4604841 |
|
PIPE |
В корзину
|
| 8 |
4610806 |
|
PIPE |
В корзину
|
| 9 |
4610989 |
|
PIPE |
В корзину
|
| 11 |
4360981 |
|
FITTING, PIPE |
В корзину
|
| 14 |
4000854 |
|
CLIP, PIPE |
В корзину
|
| 15 |
J010612 |
|
BOLT |
В корзину
|
| 15 |
J260612 |
|
BOLT, SEMS |
В корзину
|
| 18 |
4449279 |
|
HOSE, PLASTIC |
В корзину
|
| 19 |
4154655 |
|
ELBOW, S |
В корзину
|
| 22 |
J75482 |
|
FITTING, GREASE |
В корзину
|
| 24 |
2050658 |
|
PIPE |
В корзину
|
| 25 |
2050659 |
|
PIPE |
В корзину
|
| 26 |
3098356 |
|
PIPE |
В корзину
|
| 27 |
2050660 |
|
PIPE |
В корзину
|
| 33 |
4000854 |
|
CLIP, PIPE |
В корзину
|
| 34 |
J010612 |
|
BOLT |
В корзину
|
| 34 |
J260612 |
|
BOLT, SEMS |
В корзину
|
| 37 |
4478344 |
|
HOSE, PLASTIC |
В корзину
|
| 38 |
4154655 |
|
ELBOW, S |
В корзину
|
| 39 |
4154651 |
|
ADAPTER, S |
В корзину
|
| 41 |
J75482 |
|
FITTING, GREASE |
В корзину
|
| 43 |
4099282 |
|
ADAPTER |
В корзину
|
| 44 |
4360981 |
|
FITTING, PIPE |
В корзину
|
| 45 |
4097666 |
|
ELBOW |
В корзину
|
| 47 |
4360981 |
|
FITTING, PIPE |
В корзину
|
| 48 |
4018355 |
|
ADAPTER |
В корзину
|
| 49 |
4360981 |
|
FITTING, PIPE |
В корзину
|
