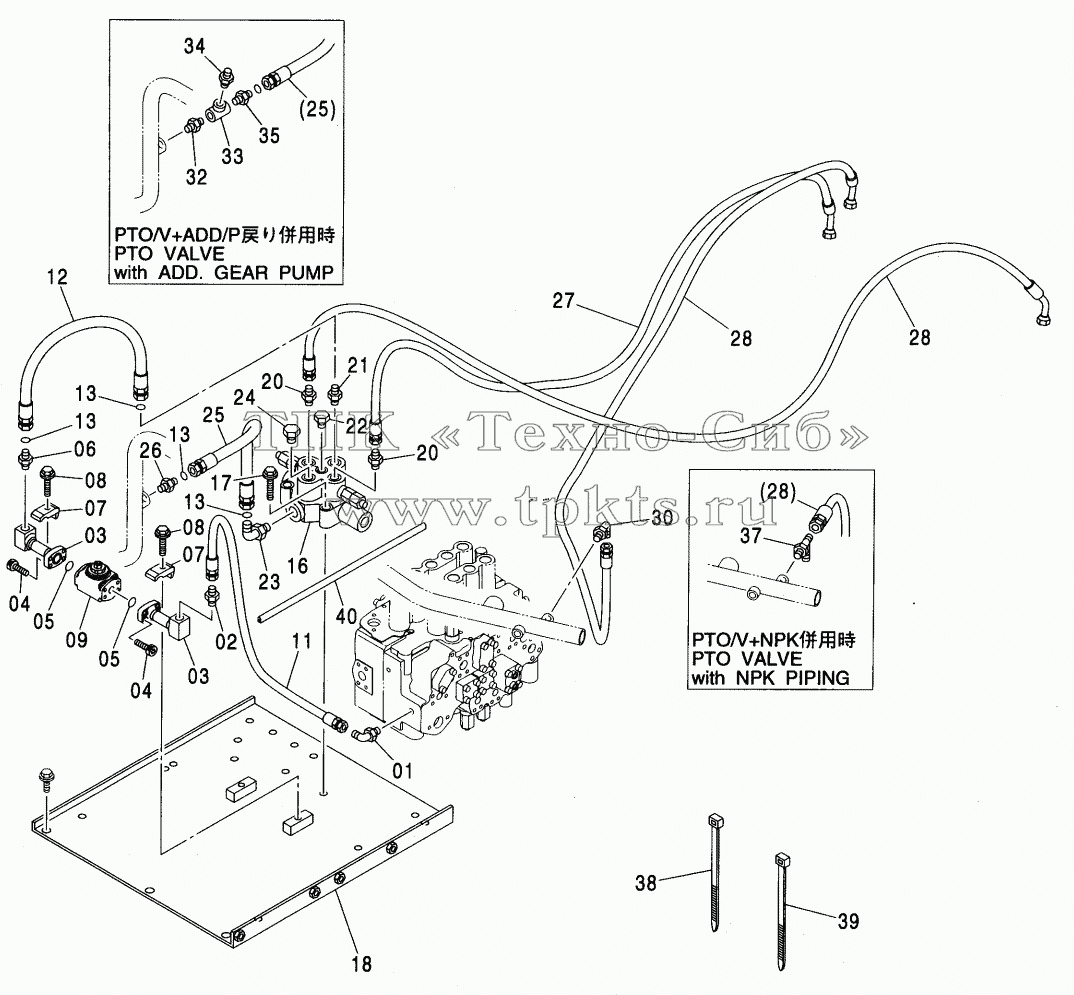

Каталоги запасных частей к спецтехнике Hitachi ZX-230 MAIN PIPING (PTO)(MONO BOOM)
01
02
03
03
04
04
05
05
06
07
07
08
08
08
08
09
11
12
13
13
13
13
16
17
17
18
20
20
21
22
23
24
25
25
26
27
28
28
28
30
32
33
34
35
37
38
39
40
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 01 |
А852333 |
|
ELBOW, S |
В корзину
|
| 01A |
4509180 |
|
O-RING |
В корзину
|
| 02 |
А852143 |
|
ADAPTER, S |
В корзину
|
| 02A |
4506418 |
|
O-RING |
В корзину
|
| 03 |
9754482 |
|
PIPE |
В корзину
|
| 04 |
J781030 |
|
BOLT, SOCKET |
В корзину
|
| 05 |
971489 |
|
O-RING |
В корзину
|
| 06 |
А853144 |
|
ADAPTER, S |
В корзину
|
| 06A |
4506418 |
|
O-RING |
В корзину
|
| 07 |
4190126 |
|
CLAMP, PIPE |
В корзину
|
| 08 |
J011260 |
|
BOLT, SEMS |
В корзину
|
| 08 |
J271260 |
|
BOLT, SEMS |
В корзину
|
| 09 |
4330223 |
|
VALVE, SLOW-RETURN |
В корзину
|
| 11 |
4383513 |
|
HOSE |
В корзину
|
| 12 |
4285797 |
|
HOSE |
В корзину
|
| 13 |
4138938 |
|
O-RING |
В корзину
|
| 16 |
4401481 |
|
VALVE, CONTROL |
В корзину
|
| 17 |
J011285 |
|
BOLT, SEMS |
В корзину
|
| 17 |
J271285 |
|
BOLT, SEMS |
В корзину
|
| 18 |
7038084 |
|
COVER |
В корзину
|
| 20 |
А852143 |
|
ADAPTER, S |
В корзину
|
| 20A |
4506418 |
|
O-RING |
В корзину
|
| 21 |
А853144 |
|
ADAPTER, S |
В корзину
|
| 21A |
4506418 |
|
O-RING |
В корзину
|
| 22 |
4092534 |
|
PLUG |
В корзину
|
| 22A |
4509180 |
|
O-RING |
В корзину
|
| 23 |
А853344 |
|
ELBOW, S |
В корзину
|
| 23A |
4506418 |
|
O-RING |
В корзину
|
| 24 |
4174541 |
|
PLUG |
В корзину
|
| 24A |
4506418 |
|
O-RING |
В корзину
|
| 25 |
4197790 |
|
HOSE |
В корзину
|
| 26 |
А853164 |
|
ADAPTERS |
В корзину
|
| 26A |
4506424 |
|
O-RING |
В корзину
|
| 27 |
4369453 |
|
HOSE |
В корзину
|
| 28 |
4462262 |
|
HOSE |
В корзину
|
| 30 |
А852333 |
|
ELBOW, S |
В корзину
|
| 30A |
4509180 |
|
O-RING |
В корзину
|
| 32 |
4208243 |
|
ADAPTERS |
В корзину
|
| 32A |
4506424 |
|
O-RING |
В корзину
|
| 33 |
94-0663 |
|
TEE, S |
В корзину
|
| 34 |
4208967 |
|
ADAPTER, S |
В корзину
|
| 35 |
4228624 |
|
ADAPTERS |
В корзину
|
| 37 |
4239713 |
|
TEE |
В корзину
|
| 37A |
4509180 |
|
O-RING |
В корзину
|
| 38 |
4121859 |
|
CLIP, BAND |
В корзину
|
| 39 |
4055312 |
|
CLIP, BAND |
В корзину
|
| 40 |
4449108 |
|
RUBBER |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
