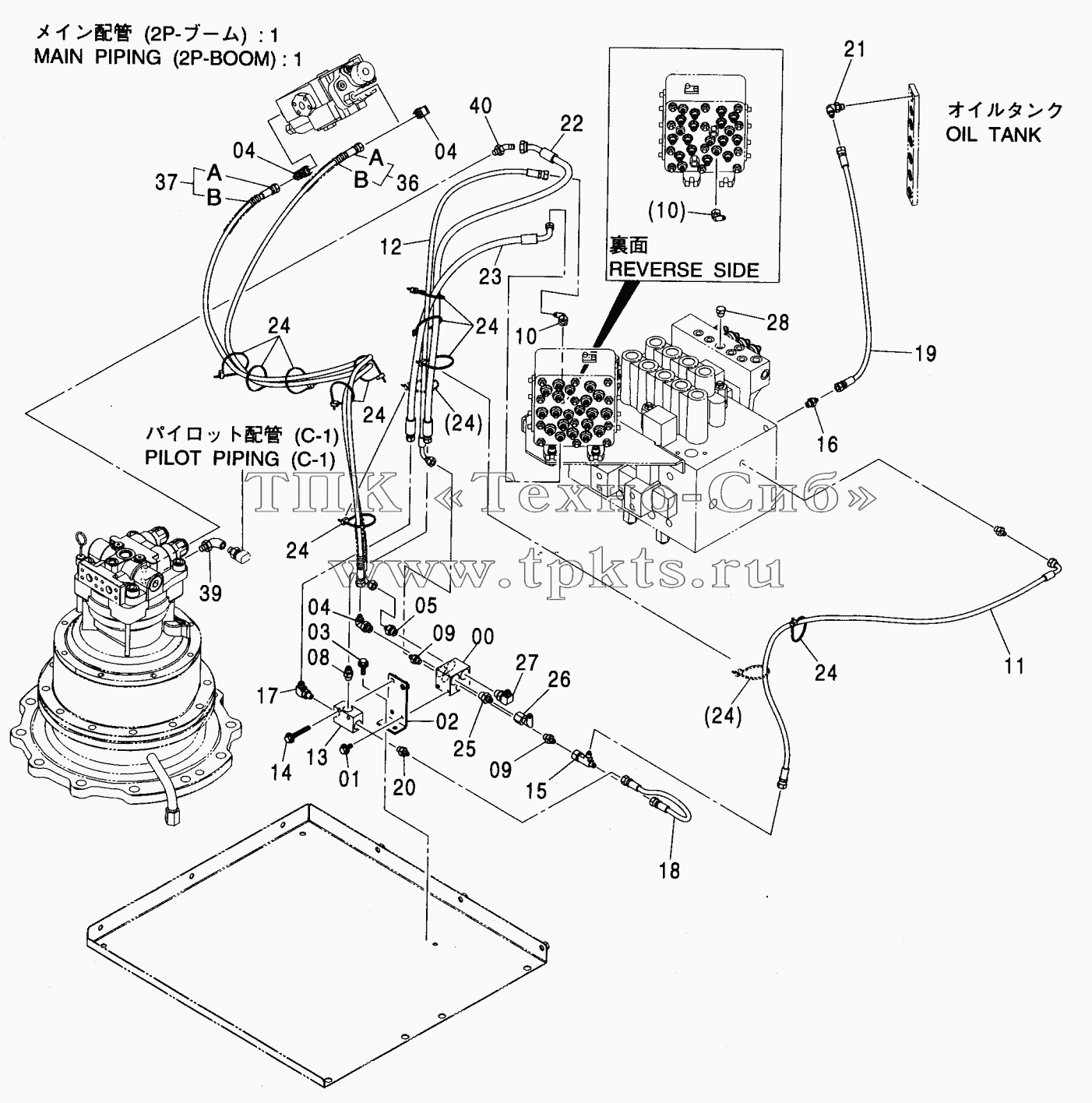

Каталоги запасных частей к спецтехнике Hitachi ZX-230 PILOT PIPING (2P-B00M)
00
01
01
02
03
03
04
04
04
05
08
09
09
10
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
24
24
24
24
24
24
25
26
27
28
36
36A
36B
37
37A
37B
39
40
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 00 |
4330230 |
|
VALVE, SHUTTLE |
В корзину
|
| 01 |
J010816 |
|
BOLT, SEMS |
В корзину
|
| 01 |
J260816 |
|
BOLT, SEMS |
В корзину
|
| 02 |
9756109 |
|
BRACKET |
В корзину
|
| 03 |
J010825 |
|
BOLT, SEMS |
В корзину
|
| 03 |
J260825 |
|
BOLT, SEMS |
В корзину
|
| 04 |
А852332 |
|
ELBOW, S |
В корзину
|
| 04A |
4509180 |
|
O-RING |
В корзину
|
| 05 |
А852132 |
|
ADAPTERS |
В корзину
|
| 05A |
4509180 |
|
O-RING |
В корзину
|
| 08 |
А852123 |
|
ADAPTER, S |
В корзину
|
| 08A |
957366 |
|
O-RING |
В корзину
|
| 09 |
А852122 |
|
ADAPTER, S |
В корзину
|
| 09A |
957366 |
|
O-RING |
В корзину
|
| 10 |
4346096 |
|
UNION, S |
В корзину
|
| 11 |
4448848 |
|
HOSE |
В корзину
|
| 12 |
4475919 |
|
HOSE |
В корзину
|
| 13 |
4203447 |
|
VALVE, SHUTTLE |
В корзину
|
| 14 |
J010855 |
|
BOLT, SEMS |
В корзину
|
| 14 |
J260855 |
|
BOLT, SEMS |
В корзину
|
| 15 |
4252786 |
|
TEE, S |
В корзину
|
| 16 |
А852122 |
|
ADAPTER, S |
В корзину
|
| 16A |
957366 |
|
O-RING |
В корзину
|
| 17 |
А852323 |
|
ELBOW, S |
В корзину
|
| 17A |
957366 |
|
O-RING |
В корзину
|
| 18 |
4452733 |
|
HOSE |
В корзину
|
| 19 |
4613030 |
|
HOSE |
В корзину
|
| 20 |
А852122 |
|
ADAPTER, S |
В корзину
|
| 20A |
957366 |
|
O-RING |
В корзину
|
| 21 |
А852322 |
|
ELBOW, S |
В корзину
|
| 21A |
957366 |
|
O-RING |
В корзину
|
| 22 |
4613028 |
|
HOSE |
В корзину
|
| 23 |
4613029 |
|
HOSE |
В корзину
|
| 24 |
4055312 |
|
CLIP, BAND |
В корзину
|
| 25 |
А852133 |
|
ADAPTER, S |
В корзину
|
| 25A |
4509180 |
|
O-RING |
В корзину
|
| 26 |
4239976 |
|
UNION, S |
В корзину
|
| 27 |
А852333 |
|
ELBOW, S |
В корзину
|
| 27A |
4509180 |
|
O-RING |
В корзину
|
| 28 |
А885002 |
|
PLUG |
В корзину
|
| 28A |
957366 |
|
O-RING |
В корзину
|
| 36 |
9238831 |
|
HOSE ASSY |
В корзину
|
| 36A |
4619497 |
|
HOSE, (A) |
В корзину
|
| 36B |
4327293 |
|
PROTECTOR |
В корзину
|
| 37 |
9238832 |
|
HOSE ASSY |
В корзину
|
| 37A |
4619498 |
|
HOSE |
В корзину
|
| 37B |
4327293 |
|
PROTECTOR |
В корзину
|
| 39 |
4376846 |
|
ELBOW, S |
В корзину
|
| 39A |
957366 |
|
O-RING |
В корзину
|
| 40 |
А852223 |
|
ELBOW, S |
В корзину
|
| 40A |
957366 |
|
O-RING |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
