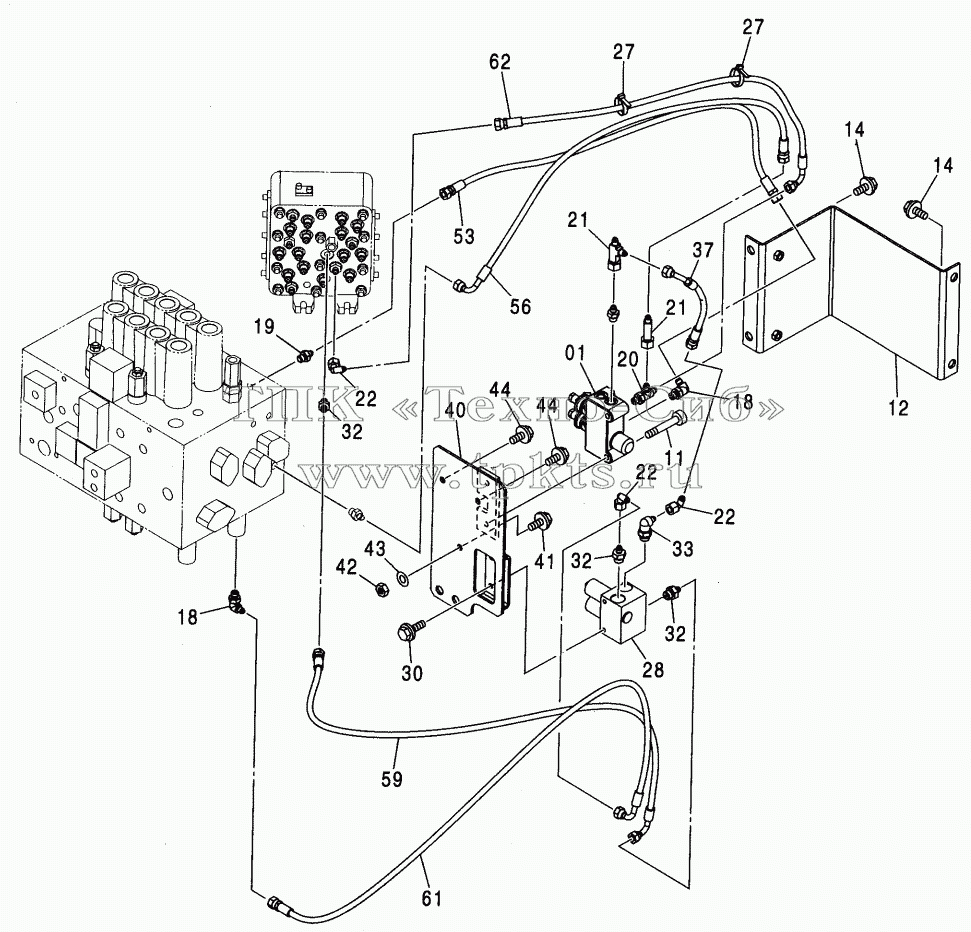

Каталоги запасных частей к спецтехнике Hitachi ZX-230 PILOT PIPING (FLOW RATE SELECTOR)
01
11
12
14
14
14
14
18
18
19
20
21
21
22
22
22
27
27
28
30
30
32
32
32
33
37
40
41
41
42
43
44
44
44
44
53
56
59
61
62
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 01 |
4447178 |
|
VALVE |
В корзину
|
| 11 |
J781060 |
|
BOLT, SOCKET |
В корзину
|
| 12 |
8085067 |
|
COVER |
В корзину
|
| 14 |
J031035 |
|
BOLT, SEMS |
В корзину
|
| 14 |
J281035 |
|
BOLT, SEMS |
В корзину
|
| 18 |
А852322 |
|
ELBOW, S |
В корзину
|
| 18A |
957366 |
|
O-RING |
В корзину
|
| 19 |
А852122 |
|
ADAPTER, S |
В корзину
|
| 19A |
957366 |
|
O-RING |
В корзину
|
| 20 |
А852422 |
|
TEE, S |
В корзину
|
| 20A |
957366 |
|
O-RING |
В корзину
|
| 21 |
4252786 |
|
TEE, S |
В корзину
|
| 22 |
4346096 |
|
UNION, S |
В корзину
|
| 27 |
4055312 |
|
CLIP, BAND |
В корзину
|
| 28 |
4277883 |
|
VALVE-BLOCK |
В корзину
|
| 30 |
J010816 |
|
BOLT, SEMS |
В корзину
|
| 30 |
J260816 |
|
BOLT, SEMS |
В корзину
|
| 32 |
А852132 |
|
ADAPTERS |
В корзину
|
| 32A |
4509180 |
|
O-RING |
В корзину
|
| 33 |
А852332 |
|
ELBOW, S |
В корзину
|
| 33A |
4509180 |
|
O-RING |
В корзину
|
| 37 |
4447892 |
|
HOSE |
В корзину
|
| 40 |
8086338 |
|
BRACKET |
В корзину
|
| 41 |
J010820 |
|
BOLT, SEMS |
В корзину
|
| 41 |
J260820 |
|
BOLT, SEMS |
В корзину
|
| 42 |
J950008 |
|
NUT |
В корзину
|
| 43 |
А590908 |
|
WASHER, SPRING |
В корзину
|
| 44 |
J011025 |
|
BOLT, SEMS |
В корзину
|
| 44 |
J271025 |
|
BOLT, SEMS |
В корзину
|
| 53 |
4453683 |
|
HOSE |
В корзину
|
| 56 |
4469420 |
|
HOSE |
В корзину
|
| 59 |
4469423 |
|
HOSE |
В корзину
|
| 61 |
4469425 |
|
HOSE |
В корзину
|
| 62 |
4448834 |
|
HOSE |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
