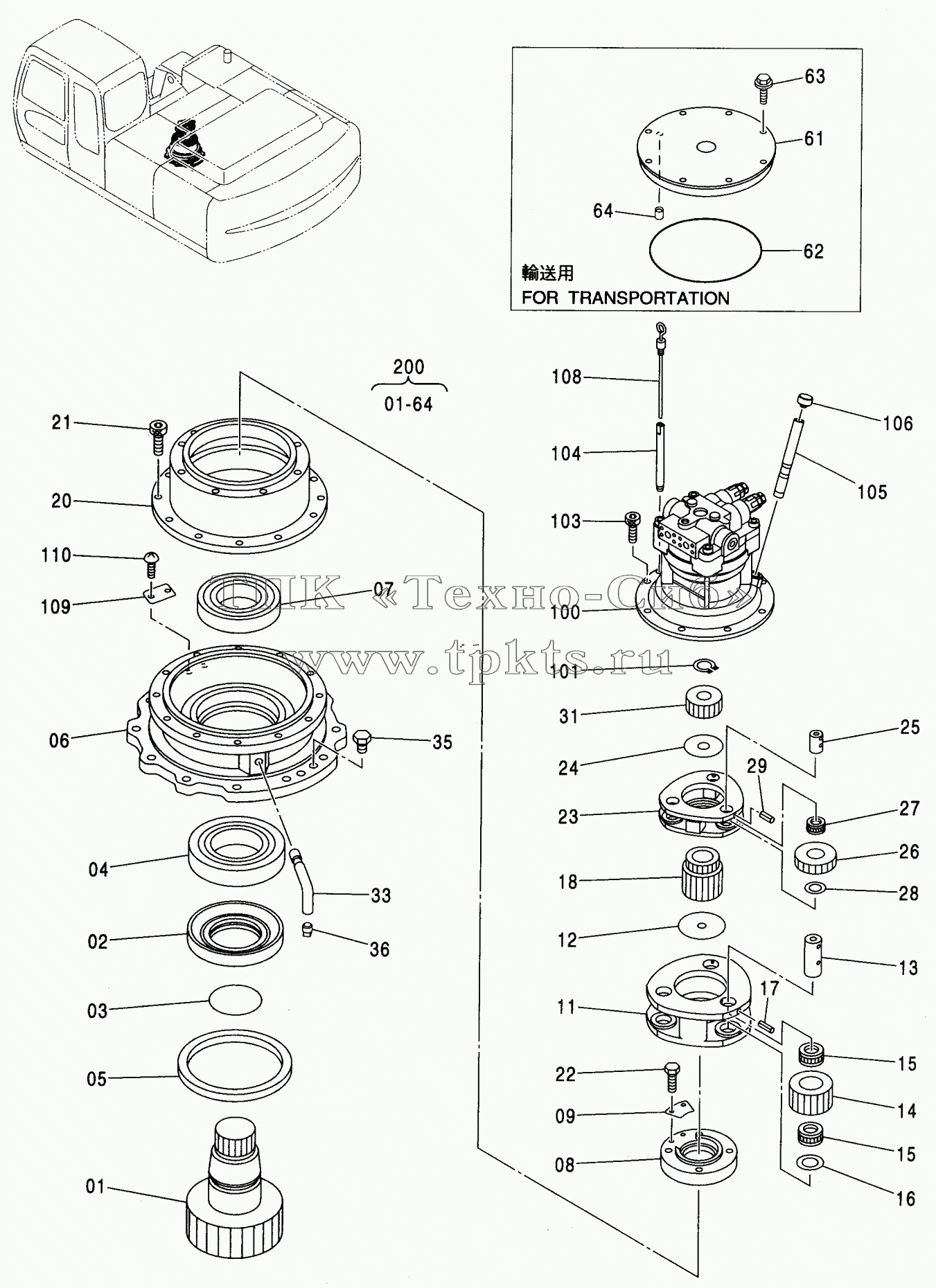

Каталоги запасных частей к спецтехнике Hitachi ZX-230 SWING DEVICE
1
1
2
3
4
5
6
7
8
9
11
12
13
14
15
15
15
16
17
18
20
21
22
23
24
25
26
27
28
29
31
33
35
36
61
62
63
63
64
64
100
101
103
103
104
105
106
108
109
110
200
| Позиция на иллюстрации |
Заводской номер детали |
|
Название детали |
|
| 1 |
2043409 |
|
SHAFT, PROP. |
В корзину
|
| 2 |
3085038 |
|
SLEEVE |
В корзину
|
| 3 |
А811130 |
|
O-RING |
В корзину
|
| 4 |
4417903 |
|
BRG. , ROL |
В корзину
|
| 5 |
4417906 |
|
SEAL, OIL |
В корзину
|
| 6 |
1026916 |
|
HOUSING |
В корзину
|
| 7 |
4417904 |
|
BRG. , ROL. |
В корзину
|
| 8 |
3085037 |
|
NUT |
В корзину
|
| 9 |
4415042 |
|
PLATE, LOCK |
В корзину
|
| 11 |
1026826 |
|
CARRIER |
В корзину
|
| 12 |
4194454 |
|
PLATE, THRUST |
В корзину
|
| 13 |
4336925 |
|
PIN |
В корзину
|
| 14 |
3084655 |
|
GEAR, PLANETARY |
В корзину
|
| 15 |
4427630 |
|
BRG. |
В корзину
|
| 15 |
4461644 |
|
BRG., NEEDLE |
В корзину
|
| 16 |
4336929 |
|
PLATE, THRUST |
В корзину
|
| 17 |
4027427 |
|
PIN,SPRING |
В корзину
|
| 18 |
3084656 |
|
GEAR, SUN |
В корзину
|
| 20 |
1026808 |
|
GEAR, RING |
В корзину
|
| 21 |
М341840 |
|
BOLT, SOCKET |
В корзину
|
| 22 |
J901016 |
|
BOLT |
В корзину
|
| 23 |
1026812 |
|
CARRIER |
В корзину
|
| 24 |
4187590 |
|
PLATE, THRUST |
В корзину
|
| 25 |
4341941 |
|
PIN |
В корзину
|
| 26 |
3084652 |
|
GEAR, PLANETARY |
В корзину
|
| 27 |
4354748 |
|
BRG. , NEEDLE |
В корзину
|
| 28 |
4347635 |
|
PLATE, THRUST |
В корзину
|
| 29 |
4144018 |
|
PIN, SPRING |
В корзину
|
| 31 |
3084649 |
|
GEAR, SUN |
В корзину
|
| 33 |
3088126 |
|
PIPE |
В корзину
|
| 35 |
4445354 |
|
PLUG |
В корзину
|
| 36 |
94-2012 |
|
PLUG |
В корзину
|
| 61 |
8053415 |
|
COVER |
В корзину
|
| 62 |
4252835 |
|
O-RING |
В корзину
|
| 63 |
J011250 |
|
BOLT, SEMS |
В корзину
|
| 63 |
J271250 |
|
BOLT, SEMS |
В корзину
|
| 64 |
94-2011 |
|
PLUG |
В корзину
|
| 100 |
4423851 |
|
MOTOR, OIL |
В корзину
|
| 101 |
991342 |
|
RING, RETAINING |
В корзину
|
| 103 |
М341228 |
|
BOLT, SOCKET |
В корзину
|
| 103 |
М341230 |
|
BOLT, SOCKET |
В корзину
|
| 104 |
4264452 |
|
PIPE |
В корзину
|
| 105 |
4332658 |
|
PIPE |
В корзину
|
| 106 |
4343365 |
|
CAP |
В корзину
|
| 108 |
3074223 |
|
GAUGE |
В корзину
|
| 109 |
3053093 |
|
NAME-PLATE |
В корзину
|
| 110 |
М492564 |
|
SCREW, DRIVE |
В корзину
|
| 200 |
9204193 |
|
SWING, DEVICE |
В корзину
|
ВНИМАНИЕ! Электронный автокаталог запчастей предназначен для справочных целей! Наличие и возможность поставки уточняйте у менеджера компании.
